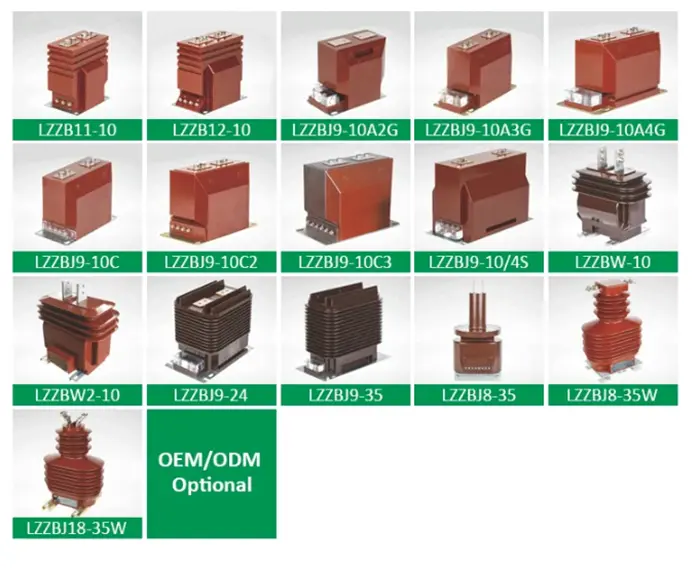

Comewill, az elektromos mérő- és védelmi eszközök megbízható gyártója és szállítója Kínában0,72-40,5 kV beltéri áramváltó (CT)ipari, kereskedelmi és közüzemi alkalmazásokhoz.
0,72-40,5 kV beltéri áramváltóelektromágneses indukción alapul, a nagy primer áramokat alacsonyabb, mérhető szekunder áramokká alakítja át a pontos mérés és védelem érdekében.
1. Elektromágneses indukció: A primer vezetőn áthaladó váltakozó áram mágneses mezőt hoz létre a vasmagban, ezzel arányos áramot indukálva a szekunder tekercsben (pl. 1000:1 arány).
2. Jelleválasztás: A szekunder áram (általában 5A vagy 1A) le van választva a nagyfeszültségű primer áramkörről, így biztosítva a személyzet és a berendezések biztonságát.
3. Pontosság szabályozása: A nagy mágneses vezetőképességű anyagok, mint például a szilícium acéllemezek vagy a nanokristályos ötvözetek, minimalizálják a hiszterézis veszteségeket, és akár 0,2 szintig (±0,2%-os hiba) pontosságot érnek el, összhangban az IEC 60044-1 szabványokkal.
1. Elektromágneses CT
Jellemzők: Vasmag tekercseléssel, költséghatékony, rendkívül stabil.
Alkalmazások: 10 kV alatti elosztórendszerek, pl. ipari vagy kereskedelmi villamosenergia-mérések.
Paraméterek Példa: Névleges áramarány 200/5A, terhelési impedancia 2,5 Ω (GB/T 20840.2-2014).
2. Elektronikus CT
Jellemzők: Hall elemeket vagy száloptikai érzékelőket használ, széles frekvenciasáv (0,1 Hz–1 MHz), erős EMI ellenállás.
Alkalmazások: Új energiatermelés, nagy sebességű vasúti vontatási rendszerek.
3. Rogowski tekercs
Jellemzők: Mag nélküli kialakítás, nagy linearitás, alkalmas tranziens árammérésre.
Paraméterek Példa: Kimeneti jel 0,333 V/kA, lineáris hiba <±0,1% (IEEE C57.13-2016).
Villamosenergia mérés
Nagy pontosságú ipari vagy kereskedelmi mérőeszközök, amelyek jellemzően 0,5S pontosságot (±0,5%) igényelnek, a DL/T 725-2013 szerint.
Relé védelem
Túláram- vagy differenciálvédelem; A CT-knek meg kell felelniük bizonyos hibahatároknak (pl. 5P20, hiba ≤5% 20-szoros névleges áram mellett).
Ipari felügyelet
A nagyfrekvenciás vagy nagysebességű alkalmazásokhoz (pl. acélgyárak, indukciós kemencék) 10 kHz-nél nagyobb frekvenciamenetű elektronikus CT-kre van szükség.
Névleges áram: Az optimális védelem érdekében válassza a terhelőáram 1,2–1,5-szörösét.
Pontossági szint: 0,2-t használjon a CT-k mérésére; 5P/10P védelmi CT-khez.
Kerülje a szakadást a másodlagos áramkörön: veszélyes kV feszültséget generálhat.
Szigetelés ellenőrzése: Rendszeresen ellenőrizze, hogy a szigetelési ellenállás a0,72-40,5 kV beltéri áramváltó≥1MΩ.
Forgatókönyv-illesztés: Válassza ki a CT típust (elektromágneses, elektronikus, Rogowski) az alkalmazási igények, a pontosság, a költségek és a megbízhatóság alapján.
