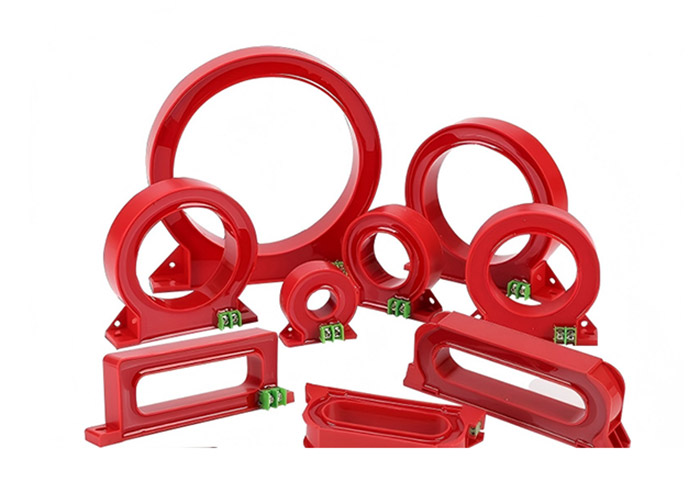

Mint professzionális áramtranszformátor gyártó Kínában,Comewillszemélyre szabottan szeretném nyújtaniNulla sorrendű áramtranszformátor, amely egy egyfordulatú, átmenő típusú áramváltó, amelyet arra terveztek, hogy érzékeli a nulla sorrendű áramot az energiaellátó rendszerekben. Figyeli a háromfázisú áramok vektorösszegét, és azonosítja a szivárgást vagy a földzárlatokat az elosztóhálózatokon belül.
Ha a szigetelés sérülése vagy a földelési hibák miatt rendellenes áram lép fel, a transzformátor jelet küld a védelmi berendezéseknek, például relévédő eszközöknek vagy szivárgásvédelmi vezérlőknek. Ez a folyamat lehetővé teszi a rendszer számára, hogy riasztást adjon ki, vagy lekapcsolja a hibás áramkört.
A nulla sorrendű áramtranszformátort általában tápkábelek vagy gyűjtősínek köré szerelik, így alkalmas közép- és kisfeszültségű elektromos rendszerek felügyeletére.
1. Gyűrű mag felépítése
A transzformátor egy kör alakú vasmagot használ, szekunder tekercsekkel, amelyek érzékelik az áramkiegyensúlyozatlanságot.
2. Epoxigyanta vagy szilikongumi tokozás
A vasmag és a tekercs egy védőburkolatba van zárva, amely nedvességállóságot és védelmet nyújt a szennyeződés áttörése ellen.
3. Két telepítési típus
A termékek integrált (kábelfektetéskor előre telepített) és nyitott típusban (meglévő kábelek köré szerelve) kaphatók.
4. Rogowski tekercstechnológia
Egyes kialakítások a Rogowski tekercs érzékelési technológiát alkalmazzák, hogy az áramjeleket mérhető feszültségkimenetekké alakítsák.
1. Alkalmazható feszültségtartomány: 0,4 kV és 66 kV között.
2. Hálózati frekvencia: A normál működési frekvencia 50 Hz
3. Üzemi hőmérséklet: -10°C és +40°C között.
4. Ugyanaz a névvég: az "L1" oldalról behatolva a második a "K1";
A megfelelő telepítés biztosítja a pontos működést aNulla sorrendű áramtranszformátor.
Integrált típusú telepítés
Integrált transzformátorok esetén a kábelnek át kell haladnia a transzformátoron a kábel felszerelése előtt.
Nyissa meg a Típus telepítés
A nyitott modellek már meglévő kábelekre is felszerelhetők a transzformátor testének leválasztásával és a vezető körüli összeszerelésével.
Földelési elrendezés
Egyes földelőrendszerekben a kábeleknek át kell haladniuk a transzformátoron, mielőtt a földelési ponthoz csatlakoznának, hogy biztosítsák a szivárgási áram helyes észlelését.
Mechanikai igazítás
Az osztott transzformátorok összeszerelésekor mindkét félnek megfelelően kell illeszkednie a mérési eltérések elkerülése érdekében.
