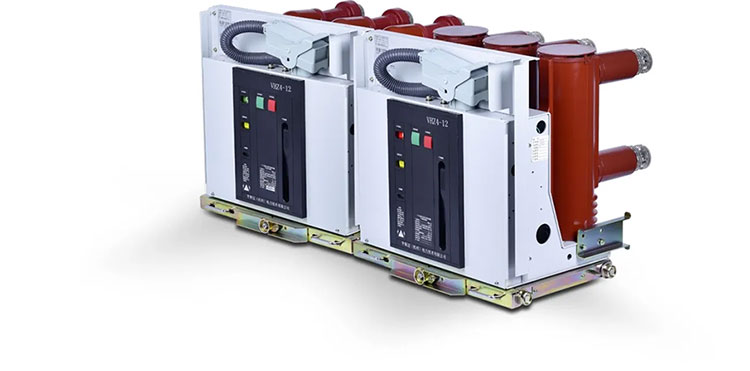

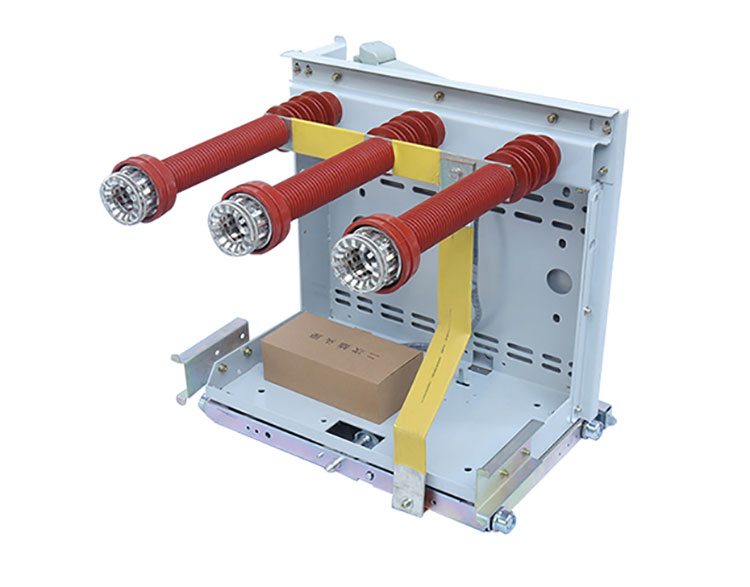

Comewill, egy kínai gyártó és szállító, minőséget biztosítKültéri vákuum megszakító, amely vákuumívoltó kamra és rugós vagy elektromágneses működési mechanizmus segítségével megszakítja a hibaáramokat. Kompakt szerkezetükkel, gyors ívmegszakításukkal és erős környezeti alkalmazkodóképességükkel ezeket a megszakítókat széles körben telepítik kültéri elektromos hálózatokba, amelyek névleges feszültsége jellemzően 5 kV és 40,5 kV között van.
A kültéri vákuum-megszakítót szabadtéri áramelosztó környezetbe történő beépítésre tervezték. Vákuumos megszakítót használ ívoltó közegként, és egy rugó vagy elektromágneses mechanizmus révén nyitja és zárja az elektromos áramkört.
Hiba esetén az érintkezők szétválnak a vákuumkamrában, és elektromos ív képződik. Mivel a környezet nagy vákuum alatt áll, az ív gyorsan kialszik, és az áram biztonságosan megszakad. Ezeket a megszakítókat általában kültéri alállomásokban, oszlopra szerelt elosztórendszerekben és hálózati infrastruktúrákban használják.
A működése egyKültéri vákuum megszakítófőként két részből áll: a vákuummegszakítóból és a működési mechanizmusból.
Vákuumív megszakítása
Amikor a megszakító kinyílik, az elválasztó érintkezők között ív képződik. A vákuumkamrában az ív gyorsan eloszlik, mert szinte nincs gázrészecskék, amelyek fenntartanák.
Energiatároló mechanizmus
A rugós mechanizmus tárolja a mechanikai energiát, és működés közben felszabadítja, így az érintkezőket gyorsan mozgatja és megszakítja az áramot.
Gyors működési idő
A tipikus nyitási idő ≤45 ms, lehetővé téve a megszakító számára a hibák elkülönítését, mielőtt a berendezés károsodása átterjedne a rendszeren.
A kültéri vákuum-megszakító berendezéseket gyártó professzionális kínai gyár általában követi az elosztóhálózatokban használt szabványos műszaki mutatókat.
Névleges feszültség
Az általános szintek közé tartozik a 12 kV, 24 kV és 40,5 kV.
Névleges áram
A tipikus névleges áram 630A és 1600A között van, a rendszer kapacitásától függően.
Rövidzárlati megszakító áram
A legtöbb megszakító 20 kA és 31,5 kA közötti megszakítási kapacitást támogat.
Környezeti feltételek
A kültéri berendezések általában –40°C és +40°C közötti hőmérsékleten működnek, és szennyezett környezetben való szennyeződésállósággal készültek.
Mechanikai élettartam
Sok megszakító mechanikai élettartama eléri a 10 000 műveletet vagy többet.
A helyes telepítés biztosítja a kültéri vákuum-megszakító stabil működését a terepen.
Szerelési szerkezet
A megszakítót erre a célra szolgáló acélvázra vagy oszlopszerkezetre kell rögzíteni, általában 4 méteres vagy magasabb magasságban.
Alkatrész összeszerelés
Az alkatrészek beépítése egymás után történik: szerkezeti keret → oszlopszigetelő → vákuummegszakító → gyűjtősín csatlakozások.
Elektromos csatlakozás
A kimeneti vonaltávolságnak és a pólustávolságnak meg kell felelnie a tervezési szabványoknak, a sorkapcsok csatlakozásait pedig korróziógátló zsírral kell védeni.
1. Gyors ívoltás
A vákuummegszakítási technológia lehetővé teszi a gyors ívelnyomást és csökkenti a berendezés károsodásának kockázatát.
2. Környezetbarát tervezés
Nincs szükség szigetelőolajra vagy SF6 gázra, így elkerülhető a szivárgás vagy a kibocsátás.
3. Alacsony karbantartási igény
A tömített vákuumkamra csökkenti a belső érintkezők kopását és minimalizálja a rutinszerű szervizelést.
4. Kompakt és könnyű szerkezet
A hagyományos olajmegszakítókhoz képest a szerkezet kisebb, könnyebben szállítható és telepíthető.
5. Alkalmazkodás a kültéri körülményekhez
A kompozit szigetelőanyagok, mint például a szilikongumi vagy az epoxigyanta, segítenek ellenállni a szennyeződésnek, az ultraibolya sugárzásnak és a hőmérséklet-változásoknak.
