Comewill, az elektromos berendezések megbízható kínai gyártója és szállítója, kiváló minőséget kínálKombinált műszeres transzformátorokamelyek egyetlen egységben integrálják az áramváltó és a feszültségváltó funkciókat. Ezek a raktáron, nagykereskedelemben és testre szabott transzformátorok kompakt, biztonságos és költséghatékony megoldásokat kínálnak az elektromos energia mérésére és védelmére az elosztórendszerekben. Széles körben használják ipari, bányászati és vidéki villamosenergia-hálózati alkalmazásokban.

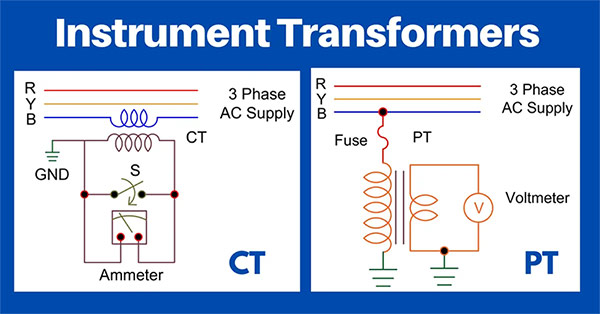

A kombinált műszertranszformátorok olyan elektromos eszközök, amelyek az áram- és feszültségtranszformátor funkciókat egyetlen házban egyesítik. Az áramegység sorba van kötve a nagyáramú vezetékkel, míg a feszültségegység párhuzamosan a nagyfeszültségű vezetékkel. Mindkét egység közös maggal és szigeteléssel rendelkezik, ami lehetővé teszi a feszültség- és áramjelek egyidejű vételét, miközben elválasztja a nagyfeszültségű primer áramköröket a másodlagos mérőeszközöktől. Ez a kialakítás biztosítja a kezelő és a berendezés biztonságát, miközben csökkenti a telepítés bonyolultságát.
Feszültségmérés
A feszültségszakasz arányosan alacsony feszültséget indukál a szekunder tekercsben, amikor nagy feszültség áramlik át a primer áramkörön. Ezt az alacsony feszültségű kimenetet (általában 100 V) feszültségmérők, energiamérők vagy védőrelék használják.
Árammérés
Az áramszakasz a nagy primer áramokat kis, mérhető szekunder áramokká alakítja át (általában 5A vagy 1A). Ezeket a kimeneteket áramtranszformátor mérőkhöz vagy relévédő eszközökhöz szállítják, így biztosítva a pontos felügyeletet és mérést.
Izoláció és biztonság

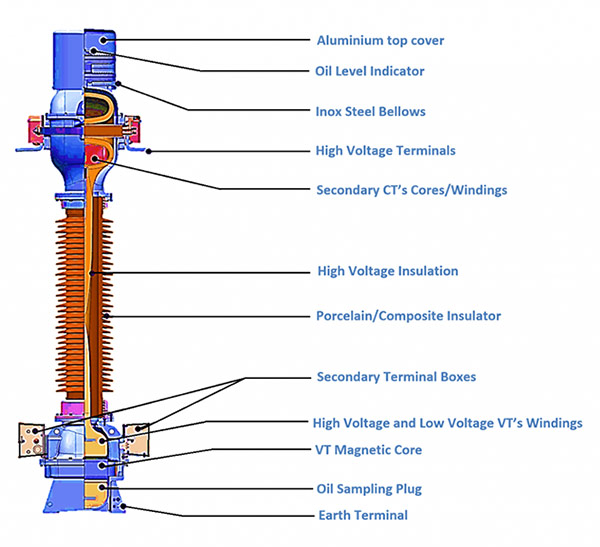

A kombinált transzformátoron belül az áram- és feszültségegységek egy közös szigetelőburkolatba vannak tokozva, gyakran olajjal töltött vagy epoxiöntvényben. A szekunder oldalt földelni kell, és az áramköröknek kerülniük kell a szakadást vagy rövidzárlatot a biztonság érdekében.

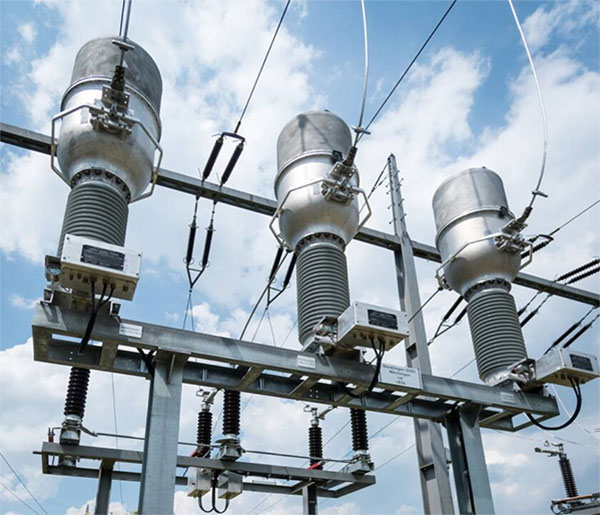

Comewill gyáréKombinált műszeres transzformátorokalkalmasak:
Nagyfeszültségű mérődobozok
Oszlopos transzformátorok
Elosztó szekrények
Különösen hasznosak háromfázisú mérési forgatókönyvekben, például V/V (két feszültségtranszformátor) vagy Y/Y (három feszültségváltó) konfigurációk kiegyensúlyozott vagy kiegyensúlyozatlan terhelésekhez.
1. Kompakt kialakítás és egyszerű telepítés – Az áram- és feszültségtranszformátorok egy egységbe történő integrálása csökkenti a helyigényt és leegyszerűsíti a beállítást.
2. Költséghatékonyság – A kombinált egység megvásárlása csökkenti a külön transzformátor költségeit, a gyártás bonyolultságát és a telepítési időt.
3. Elektromos leválasztás és megbízhatóság – A nagyfeszültségű primer és kisfeszültségű szekunder áramkörök teljes szétválasztása biztosítja a kezelő és a berendezés biztonságát.
4. Integrált mérés és védelem – Szabványos kimeneteket biztosít az energiamérők és a relévédelmi eszközök számára egyidejűleg.
5. Környezeti alkalmazkodóképesség – Az olajba merülő vagy gázszigetelt kivitel lehetővé teszi a hosszú távú működést kültéren vagy zord körülmények között.
Kombinált transzformátor – Az áram- és feszültségtranszformátorokat egyetlen eszközben egyesíti a kompakt telepítés és a szinkron mérés érdekében. Alkalmas hely korlátozott vagy költségérzékeny projektekhez.
Split Transformer – Elválasztja az áram- és feszültségtranszformátorokat a rugalmas elhelyezés és az optimalizált pontosság érdekében. Lehetővé teszi a különböző feszültség- és áramszintek testreszabását.
A Comewill, mint kínai székhelyű gyár és beszállító minőséget, alacsony árakat és testreszabott termékeket kínálkombinált műszertranszformátorokamelyek raktáron vannak a gyors szállítás érdekében. Áramátalakító rendszereink szigorú minőségi szabványok szerint készülnek, hogy megfeleljenek az ipari és közüzemi követelményeknek, biztosítva a pontos mérést, az üzembiztonságot és a megbízható, hosszú távú használatot.
