Vákuum áramkör megszakító (VCB), a modern középfeszültségű áramelosztás kritikus eszköze. Feltárjuk a vákuumban történő ívkioltás alapvető fizikáját, boncolgatjuk az alapvető alkatrészeket – a vákuummegszakítótól a működési mechanizmusig –, és bemutatunk egy részletes, gyakorlati összehasonlítást az SF₆ technológiával. A cikk felvázolja a kulcsfontosságú alkalmazási területeket, a kiválasztási kritériumokat és a legjobb karbantartási gyakorlatokat is, amelyek mindegyike az ipari mérnöki elveken alapul. Mint szakemberKínai székhelyű gyártó és szállító, Comewillkiváló minőségű, testreszabható VCB-megoldásokat kínál, amelyek ötvözik a megbízhatóságot, a hosszú élettartamot és a környezeti felelősségvállalást az ipari, kereskedelmi és közüzemi projektekhez világszerte.

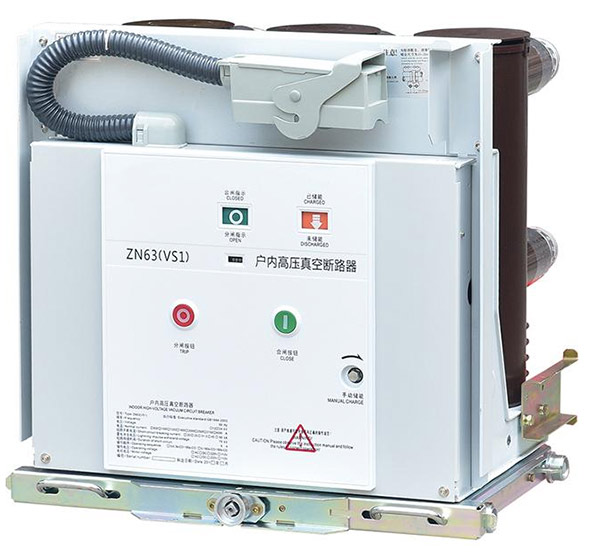

AVákuum áramkör megszakító (VCB)a megbízható középfeszültségű áramelosztás sarokkövévé vált, amely elsődleges védőberendezésként szolgál alállomásokban, ipari üzemekben és kereskedelmi létesítményekben. A régebbi technológiákkal ellentétben, amelyek olajra, levegőre vagy SF₆ gázra támaszkodnak, a VCB nagyvákuumú környezetet használ az ív eloltására, amely akkor képződik, amikor az érintkezők szétválnak a hiba során. Ez a módszer határozott előnyöket kínál a kapcsolási sebesség, a működési megbízhatóság és a környezetbiztonság terén, így a 3 kV-tól 36 kV-ig terjedő feszültségű alkalmazásokhoz előnyös választás.
A modern elektromos infrastruktúra olyan berendezéseket igényel, amelyek nem csak feszültség alatt működnek, hanem minimális beavatkozást igényelnek több évtizedes üzemidő alatt. A VCB-k megfelelnek ennek a kihívásnak az élettartamra zárt megszakítóikkal és robusztus mechanikai kialakításukkal, amelyek jelentősen csökkentik a karbantartási időközöket a többi megszakítótípushoz képest.Comewill, mint tapasztalt kínai gyártó, olyan VCB-k gyártására specializálódott, amelyeket úgy terveztek, hogy egyenletes teljesítményt nyújtsanak a működési feltételek széles skálájában, a trópusi páratartalomtól az ipari porral teli környezetig.
Ez a cikk egy eredeti műszaki perspektívát kínál a VCB technológiához, a működését szabályozó mérnöki elvekre, a hosszú élettartamot biztosító kritikus összetevőkre, valamint azokra a gyakorlati tényezőkre összpontosítva, amelyeket a mérnököknek figyelembe kell venniük, amikor új vagy utólagos projektekhez választják ki és határozzák meg ezeket az eszközöket.
Minden VCB magja egy alapvető fizikai elv: az elektromos ív képtelensége fenntartani magát nagy vákuumban. Amikor a megszakító érintkezői meghibásodás esetén szétválnak, az áram megpróbálja fenntartani az utat az ionizált fémgőzön keresztül. Mivel azonban a megszakítót 10-4 Pa alatti nyomásra evakuálják, a molekulák átlagos szabad útja rendkívül hosszú, és az ionizációhoz rendelkezésre álló részecskék alig állnak rendelkezésre.
A kialakuló ív szinte teljes egészében az érintkezési felületekről származó fémgőz plazmájaként létezik. Mivel az áram természetesen áthalad a nullán a váltakozó áramú ciklusban, ez a gőz szinte azonnal lecsapódik a hidegebb érintkezési felületekre és a környező ívpajzsokra. Ez a gyors páralecsapódás – az úgynevezettdielektromos visszanyerés-megakadályozza az ív visszacsapódását, hatékonyan megszünteti a hibát egy fél cikluson belül. Az egész folyamat tiszta, csendes és minimális érintkezési eróziót produkál, hozzájárulva a VCB magas elektromos tartósságához, amely gyakran meghaladja az 5000 teljes terhelésű műveletet.
Fontos, hogy a vákuummegszakító kialakítása biztosítja, hogy az ív koncentrált és diffúz maradjon, elkerülve a forró pontokat, amelyek károsíthatják a kerámia burkolatot. Speciális érintkezési geometriák, például axiális vagy radiális mágneses térérintkezők alkalmazása tovább szabályozza az ív mozgását és egyenletes kopást biztosít, ezáltal meghosszabbítja a megszakító élettartamát. Ez az ívkioltás elve az, ami miatt a VCB-k kivételesen alkalmasak olyan gyakori kapcsolási feladatokra, mint például a motorindítás vagy a kondenzátortelep kapcsolása, ahol más technológiák gyorsabban leépülnének.
Középfeszültségű alkalmazásoknál a vákuum és az SF₆ technológia közötti választás általános mérnöki döntés. Mindkettő kiforrott technológia, de jellemzőik eltérően illeszkednek a projekt prioritásaihoz. Az alábbi táblázat egy eredeti, részletes összehasonlítást nyújt működési és környezeti tényezők alapján, külső szállítói adatokra való támaszkodás nélkül.
| Paraméter | Vákuum áramkör megszakító (VCB) | SF6 megszakító |
|---|---|---|
| Megszakítási médium | Vákuum (dielektromos szilárdság ~10⁷ V/m) | SF₆ gáz nyomáson (általában 5-7 bar) |
| Tipikus feszültségosztály | 3 kV – 36 kV (elsődleges középfeszültség) | 3 kV – 800 kV+ (kiterjed a középfeszültségtől az EHV-ig) |
| Környezeti hatás | Nulla kibocsátás; nincs üvegházhatású gáz hatása | Magas GWP (23 500x CO₂); szigorú kezelést és újrahasznosítást igényel |
| Lépjen kapcsolatba az Erosion & Life-val | Alacsony erózió; elektromos élettartam 30 teljes hibaig vagy 5000+ kapcsolási műveletig | Mérsékelt erózió; A gáz bomlástermékei kezelést igényelnek |
| Karbantartási rendszer | Minimális; a megszakítók egy életre le vannak zárva; csak a mechanizmus kenése | A gázsűrűség időszakos ellenőrzése; nedvesség és melléktermék ellenőrzése |
| Működési mechanizmus | Rugós vagy mágneses működtető – alacsony energiaigény | Rugós, hidraulikus vagy pneumatikus – gyakran nagyobb energia |
| Tipikus erősségek | Gyakori kapcsolás, alacsony karbantartási igény, környezetbarát | Kiválóan alkalmas nagyfeszültségű, kompakt telepítésekhez, nagy hibaáram-képességgel |
Ez az összehasonlítás azt mutatja, hogy a VCB-k különösen erősek azokban az alkalmazásokban, ahol a környezeti felelősségvállalás, a gyakori üzemeltetés és az alacsony életciklus-költségek kritikusak. A középfeszültségű hálózatokhoz fenntartható, nagy teljesítményű megoldást kereső közszolgáltatók és ipari felhasználók számára a VCB-k lenyűgöző technológiai választást jelentenek.ComewillVCB-ket gyárt, amelyek kihasználják ezeket a benne rejlő előnyöket, és 12 kV-tól 40,5 kV-ig terjedő termékskálát kínálnak beltéri és kültéri használatra egyaránt.
A VCB precíziós tervezésű alkatrészek összessége, amelyek mindegyike kritikus szerepet játszik a megbízható működés biztosításában. A két legfontosabb rész a vákuum-megszakító és a működési mechanizmus.
A vákuummegszakító egy hermetikusan zárt kerámiahenger, amely tartalmazza a rögzített és mozgó érintkezőket. A kerámia anyag (gyakran alumínium-oxid) kiváló dielektromos szigetelést és mechanikai szilárdságot biztosít. Belül egy fém harmonika köti össze a mozgó érintkezőt a külső működtető rúddal, fenntartva a vákuumtömítést, miközben lehetővé teszi az axiális mozgást. Egy kifinomult árnyékoló rendszer veszi körül az érintkezőket, így lecsapódik a fémgőz, és megakadályozza annak lerakódását a kerámia belső felületen, megőrzi a szigetelés integritását a készülék élettartama alatt. Az érintkező anyagot, jellemzően réz-króm ötvözetet, a hegesztéssel szembeni ellenállása és az alacsony vágóáram fenntartása miatt választják ki, ami fontos az induktív terhelésváltáshoz.
A működtető mechanizmus biztosítja a mozgatóerőt az érintkezők pontos, gyors nyitásához és zárásához. A rugós működtetésű mechanizmusok a legelterjedtebbek a VCB-kben, mivel megbízhatóak és függetlenek a külső áramforrásoktól a kioldás során. Az energiát egy zárórugó tárolja (kézi vagy motoros töltőrendszeren keresztül), és kioldójel vételekor felszabadul. Ez a tárolt energiás kialakítás biztosítja, hogy a megszakító egyenletes sebességgel és erővel nyissa ki a vezérlőfeszültségtől függetlenül. A további lehetőségek közé tartoznak a mágneses működtetők, amelyek állandó mágnest és tekercset használnak a reteszeléshez, egyszerűbb mechanikai kialakítást kínálva kevesebb mozgó alkatrészsel. A Comewill VCB-i olyan robusztus mechanizmusokkal vannak felszerelve, mint a CT sorozat, amelyeket több ezer műveletre terveztek minimális beállítás mellett.
A VCB-ket telepítési környezetük és speciális működési igényeik szerint kategorizálják. A két elsődleges típus a következő:
A legfontosabb alkalmazási területek a következők:
Széles portfólióval,Comewillbeltéri és kültéri alkalmazásokhoz egyaránt szállít VCB-ket, testreszabást kínálva az ügyfelek egyedi igényeinek és projektszabványainak megfelelően.
Egy adott projekthez a megfelelő VCB kiválasztása megköveteli mind a rendszerparaméterek, mind a működési feltételek alapos értékelését. A következő kritériumok képezik a megalapozott beszerzési döntés alapját:
E kritériumok gondos kiértékelésével a mérnökök és a beszerzési csapatok olyan VCB-t határozhatnak meg, amely nem csak az azonnali műszaki követelményeknek felel meg, hanem hosszú távú megbízhatóságot és költséghatékonyságot is biztosít.Comewillrészletes technikai támogatást nyújt, hogy segítse az ügyfeleket a választásban, és olyan termékeket kínál, amelyek megfelelnek a főbb nemzetközi szabványoknak.
Az elsődleges előnye abban rejlik, hogy képes az ívet szinte azonnal eloltani az áram nullapontja után vákuumban, gyors dielektromos visszanyerést biztosítva. Ez nagyon rövid íves időket, csökkentett érintkezési eróziót és minimális karbantartást eredményez, így rendkívül megbízható középfeszültségű rendszerekben.
A VCB-ket elsősorban középfeszültségű alkalmazásokhoz tervezték, körülbelül 3 kV-tól 36 kV-ig terjedő tartományban. Emiatt az elosztó hálózatok és az ipari áramellátó rendszerek standard választásává válnak.
A VCB-k jelentős környezetvédelmi előnnyel rendelkeznek, mivel vákuumot használnak megszakító közegként, aminek nincs üvegházhatású gázhatása. Ezzel szemben az SF₆ gáz nagyon magas globális felmelegedési potenciállal (GWP) rendelkezik, és gondos kezelést és az életciklus végén történő újrahasznosítási eljárásokat igényel.
A két legkritikusabb alkatrész a vákuummegszakító (zárt érintkezők) és a működési mechanizmus. A megszakító érintkezőanyaga és árnyékolása határozza meg az elektromos élettartamot, míg a mechanizmus kialakítása és anyagminősége a mechanikai tartósságot.
Igen, a VCB-k kivételesen alkalmasak gyakori kapcsolási feladatokra, mint például a motorindítás, a kondenzátortelep kapcsolása és az ívkemence vezérlése. Robusztus kialakításuk és alacsony érintkezési eróziójuk nagyszámú biztonságos műveletet tesz lehetővé.
A VCB-k nagyon minimális karbantartást igényelnek. Az elsődleges feladatok közé tartozik a működési mechanizmus időszakos ellenőrzése a megfelelő kenés érdekében, a mechanikai jelzőfények ellenőrzése, valamint a megszakító szemrevételezése, hogy nincs-e rajta sérülés. Maguk a megszakítók élettartamra tömítettek, és normál üzemi körülmények között nem igényelnek gázutántöltést vagy érintkezők cseréjét.
