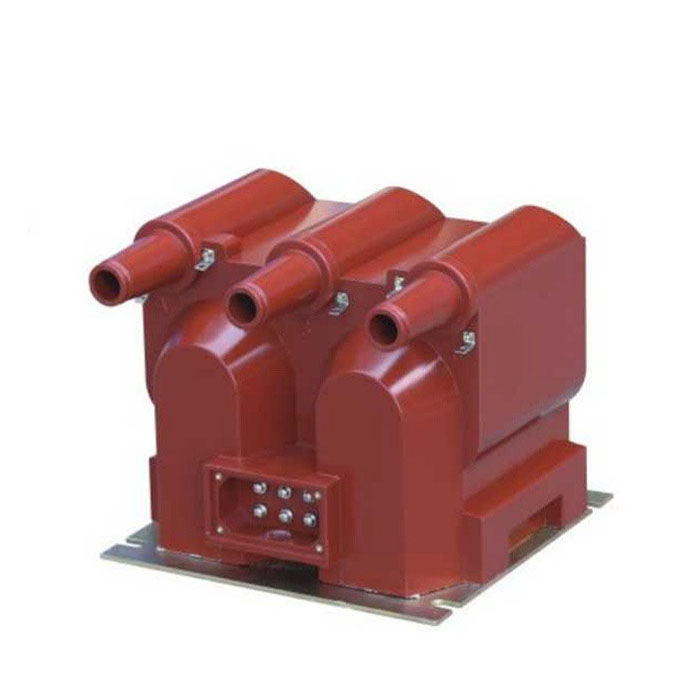

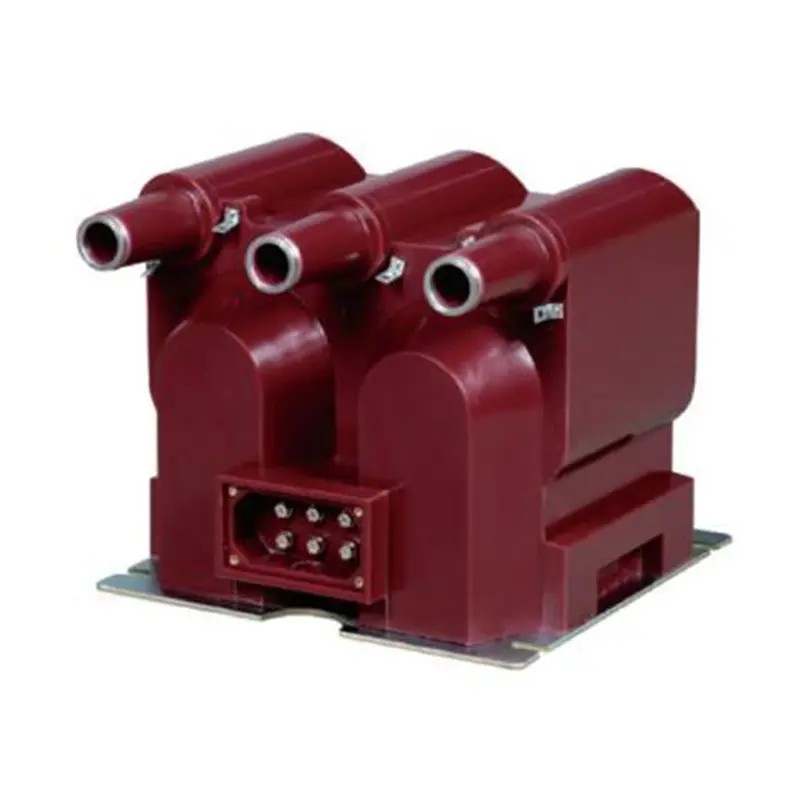

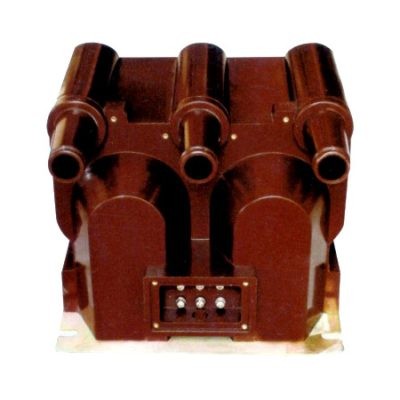

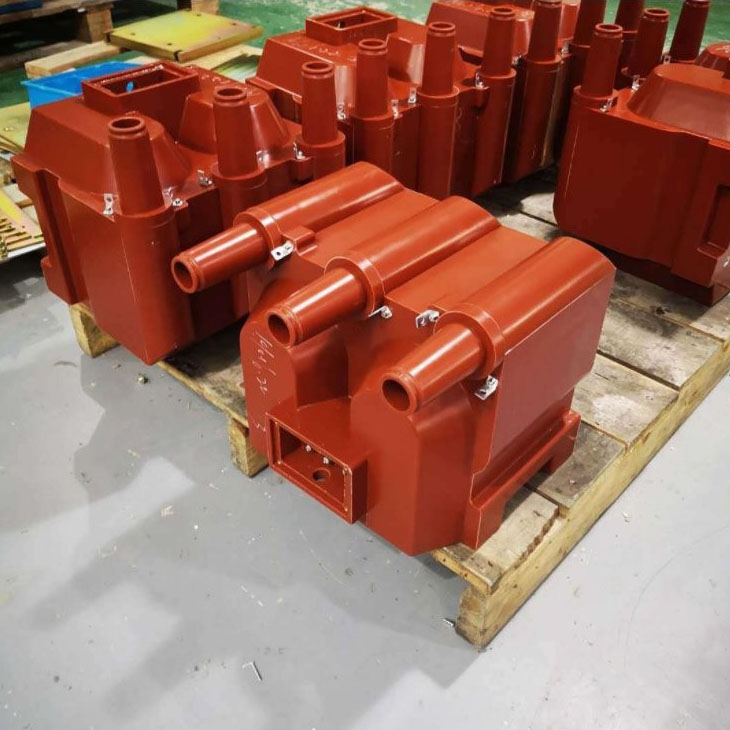

Kínai professzionális gyártóként a Comewill kiváló minőségű JSZV12-10R feszültségtranszformátort szeretne kínálni Önnek. Szerkezeti alkalmazkodóképességén túl a transzformátor üzembiztonságban és folyamatosságban is kitűnik. Kiemelkedő jellemzője a működés közben cserélhető biztosíték – az A, B és C fázisok primer tekercsei rövidzárlatvédelmi biztosítékokkal vannak integrálva, amelyek a másodlagos kivezetésen keresztül cserélhetők a rendszer működésének megszakítása nélkül.
A JSZV12-10R-t úgy tervezték, hogy alkalmazkodjon a különféle helyszíni körülményekhez. Támogatja a szabványos háromfázisú "V" típusú huzalozási konfigurációt, és kényelmesen szétszedhető két független egyfázisú egységre, rugalmasságot kínálva a telepítéshez és a rendszertervezéshez.
A JSZV12-10R feszültségtranszformátort úgy tervezték, hogy megfeleljen a 10 kV-os beltéri energiaellátó rendszerek szigorú követelményeinek, a mérési pontosságot a működési megbízhatósággal kombinálva.

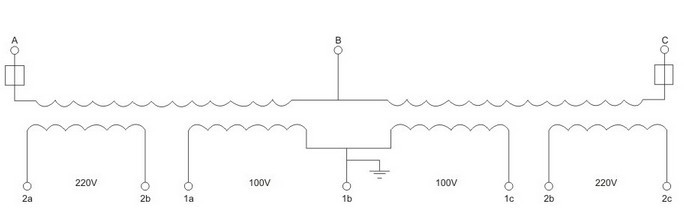

1. Kettős másodlagos kimeneti funkciók:
100 V kimenet: Nagy pontosságú feszültségmérésre és energiamérésre tervezték.
220 V kimenet: Megbízható segédtápegységként szolgál a vezérlő mechanizmusokhoz, csökkentve a további tápegységek szükségességét.
2. Kiváló szigetelés és tartósság:
Teljesen tömített, kiváló minőségű epoxigyantával, kiváló nedvességállóságot, szigetelési szilárdságot és öregedés elleni védelmet kínál – ideális összetett vagy magas páratartalmú beltéri környezetekhez.
Kiváló minőségű hidegen hengerelt szilícium acéllemez magokból készült az alacsony veszteségek és a stabil teljesítmény érdekében.
3. Átfogó biztonsági védelem:
Az összes primer tekercsbe beépített biztosítékok robusztus rövidzárlat elleni védelmet nyújtanak.
A biztosítékcsere egyszerű, és nem igényel rendszerleállítást, így biztosítva a maximális üzemidőt.

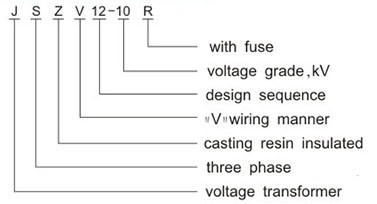

| Kód | Jelentése | Leírás |
| J | Feszültség transzformátor | Azonnali felismerés céljából azonosítja a berendezés kategóriáját. |
| S | Háromfázisú | Háromfázisú áramellátó rendszerekhez tervezték, hogy megfeleljen a többkörös mérési és védelmi igényeknek. |
| Z | Epoxigyanta öntött szigetelés | Teljesen öntött szigetelési eljárást jelez a fokozott nedvességállóság és tartósság érdekében. |
| V | V-típusú kábelezés | A bekötési konfigurációt jelöli, rugalmas telepítést biztosítva. |
| 12-10 | Tervezés és névleges feszültség | 12 a tervezési sorozat; A 10 a névleges feszültséget (10 kV) jelöli, amely pontosan megfelel a rendszerkövetelményeknek. |
| R | Biztosítékkal | Beépített rövidzárlat elleni védelem a fokozott üzembiztonság érdekében. |
A hosszú távú stabilitás és megbízhatóság érdekében a JSZV12-10R feszültségtranszformátort úgy tervezték, hogy az alábbi környezeti paraméterek között működjön. Professzionális, mély gyártási szakértelemmel rendelkező gyárként a Comewill testreszabott adaptációkat is tud nyújtani a nem szabványos körülményekhez.
Hőmérséklet tartomány: -5°C és +40°C között
Tengerszint feletti magasság: ≤ 1000 m (egyedi megoldások elérhetők nagy magasságban történő telepítésekhez)
Relatív páratartalom: ≤ 80%
Környezet: Korrozív gázoktól, gőzöktől vagy vezetőképes portól (pl. szén- vagy fémpor) mentes
Rezgés és ütés: A telepítés helyének mentesnek kell lennie erős vibrációtól vagy mechanikai ütésektől.
forma1: a feszültségtranszformátor műszaki adatai a méréshez
| Írja be | Névleges feszültség arány (V) | Pontossági osztály és névleges teljesítmény (VA) | Maximális teljesítmény (VA) | névleges szigetelési szint (kV) | |
|
|
|||||
| osztály 0.2 | osztály 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
| Írja be | Névleges feszültség arány (V) | Pontossági osztály és névleges teljesítmény (VA) | Maximális teljesítmény (VA) | névleges szigetelési szint (kV) | |
|
|
|||||
| osztály 0.2 | osztály 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
12/42/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 12/42/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7,2/32/60 | |
forma2: feszültségtranszformátor műszaki dala a megszakító működési teljesítményéhez
| Írja be | Névleges feszültség (V) | Pontossági osztály és névleges kimenet (VA) | Rövid idejű maximális kimeneti teljesítmény (VA) | névleges szigetelési szint (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 12/42/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 12/42/75 |
| JSZV12-6R | 6/0,1/0,1 | 7,2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,2 20 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,2 20 | 500 | 12/42/75 |
| JSZV12-6R | 6/0,1 | 7,2/32/60 |
Megjegyzések: Megszakítós üzemű tápellátás esetén az ellenállási feszültség nem haladhatja meg a 15%-ot
