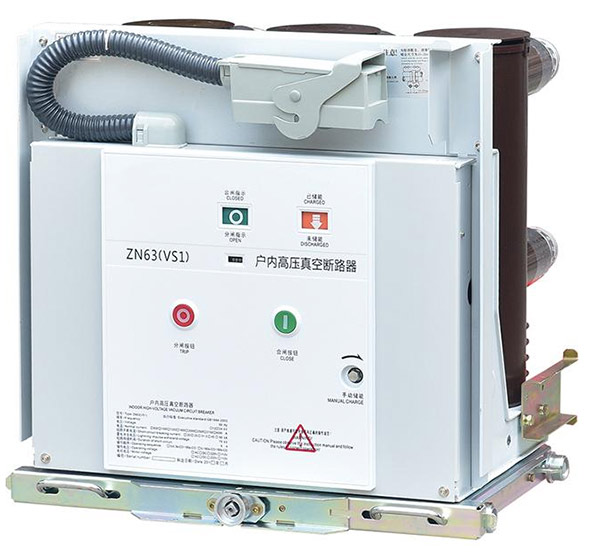

Vákuum áramkör megszakítóA technológia a középfeszültségű áramelosztás fontos kapcsolási megoldásává vált, mivel a vákuumív megszakítását kompakt mechanikai szerkezettel és szabályozott elektromos működéssel kombinálja. Amikor az érintkezők szétválnak egy lezárt vákuum-megszakítóban, az ív megszakad egy olyan folyamat révén, amely alapvetően különbözik a levegő-, olaj- vagy gázkör megszakításától. Ez az architektúra támogatja a gyors hibaelhárítást, a megszakítókamra csökkentett rutinszervizét, a kompakt kapcsolóberendezés-konstrukciót és az ismételt kapcsolást meghatározott működési feltételek mellett. A megszakító teljesítményét azonban nem lehet pusztán a megszakító közege alapján értékelni. A névleges feszültség, a névleges áramerősség, a rövidzárlati képesség, a szigetelési szint, az érintkezőrendszer, a működési mechanizmus, a védőrelé, a vezérlőfeszültség, a telepítési környezet, a mechanikai tartósság és az alkalmazandó vizsgálati követelmények mind hozzájárulnak a végső rendszerhez. Ezen kapcsolatok megértése elengedhetetlen a mérnökök, kapcsolóberendezés-gyártók, közművek, ipari létesítmények, megújuló energia projektek és más középfeszültségű felhasználók számára.
Tartalomjegyzék
Kattintson bármelyik témára, hogy közvetlenül a szakaszra ugorjon.
- 1. Miért van szükség speciális védelemre a középfeszültségű kapcsolásnál?
- 2. Hogyan működik a vákuumív megszakítása?
- 3. Melyek a Breaker fő összetevői?
- 4. Hogyan befolyásolja a névleges feszültség és áram a választást?
- 5. Miért fontos a rövidzárlati képesség és a megszakítási sebesség?
- 6. Hogyan befolyásolja a működési mechanizmus a teljesítményt?
- 7. Mi a különbség a beltéri és kültéri minták között?
- 8. Hogyan hasonlíthatók össze a vákuum-megszakítók más megszakítási technológiákkal?
- 9. Hogyan működik a megszakító védelmi relékkel és érzékelőkkel?
- 10. Mely alkalmazások használják ezt a kapcsolási technológiát?
- 11. Milyen gyakori kiválasztási és telepítési hibákat érdemes elkerülni?
- 12. Hogyan kell értékelni a tesztelést és a szabványokat?
- 13. Mit kell tartalmaznia egy professzionális műszaki specifikációnak?
- 14. Gyakran Ismételt Kérdések
Miért van szükség speciális védelemre a középfeszültségű kapcsolásnál?
A középfeszültségű elektromos rendszerek olyan feszültségszinteken működnek, amelyekhez gondosan összehangolt kapcsoló- és védőberendezések szükségesek. A kapcsolókészüléknek nemcsak normál terhelési áramot kell hordoznia, hanem megfelelően reagálnia kell, ha a hálózatban hiba lép fel.
Az elektromos elosztó hálózatok rutinszerűen kapcsolják össze a transzformátorokat, motorokat, generátorokat, ipari betáplálókat, közművezetékeket, megújuló energiaforrásokat és egyéb terheléseket. Normál körülmények között az áram folyamatosan folyik a vezetékeken és a kapcsolóberendezéseken keresztül. Rövidzárlat során azonban az áram drámaian megnövekedhet, és jelentős termikus és elektrodinamikai feszültséget generálhat.
A megszakító szabályozott módszert biztosít az áram megszakítására. Működését össze kell hangolni a védőrelékkel, áramváltókkal, feszültségváltókkal, vezérlőáramkörökkel, valamint az elektromos hálózat általános védelmi filozófiájával.
A megszakító közeg különösen fontos. Történelmileg a megszakítók számos módszert alkalmaztak az érintkezők szétválásakor keletkező ív szabályozására. Levegőt, olajat és különféle gázokat használtak a berendezések különböző generációiban. A vákuumtechnológia egy másik megközelítést biztosít, amelyben az elsődleges ívmegszakítási folyamat egy lezárt vákuum-megszakítón belül zajlik.
A megszakító egy meghatározott elektromos áramkört a névleges működési feltételei mellett csatlakoztathat vagy leválaszthat.
Ha a védelmi rendszer hibát észlel, a megszakító nyithat és megszakíthatja az áramot a meghatározott megszakítási képességén belül.
A megfelelő kapcsolóberendezés-architektúrába integrálva a megszakító részt vehet a meghatározott leválasztási és karbantartási eljárásokban.
A megszakító működése érzékelő és védelmi eszközökkel működik a hibák elkülönítése érdekében, miközben megőrzi a tervezett elosztószerkezetet.
A megszakító funkcióját ezért rendszerszinten kell figyelembe venni. A magas megszakítási érték nem képes kompenzálni a nem megfelelő védelmi beállítást. Egy jól megtervezett megszakító nem tudja kompenzálni a nem megfelelő kábelvégződést. Egy kifinomult vezérlő nem tudja kijavítani a nem megfelelően karbantartott mechanikus mechanizmust.
A jó kapcsolóberendezés-technika összekapcsolja ezeket az elemeket. A megszakítót, a gyűjtősínt, az adagolót, a védőrelét, a műszertranszformátorokat, a vezérlőteljesítményt, a reteszeléseket és a burkolatot ugyanazon elektromos rendszer körül kell megadni.
Miért különbözik a hiba megszakítása a szokásos kapcsolástól?
Az áramkör normál terhelési körülmények között történő megnyitása és a rövidzárlat megszüntetése nem egyenértékű művelet. Hiba esetén az áramerősség sokkal nagyobb lehet, és a hibához kapcsolódó elektromos energia jelentős.
A megszakítónak ezért képesnek kell lennie az áram megszakítására azon a feszültségen és rendszerfeltételeken, amelyekre tervezték. A megszakítási folyamatnak elég gyorsan kell megtörténnie ahhoz, hogy megvédje a csatlakoztatott berendezést és fenntartsa a tervezett védelmi koordinációt.
Ez a megszakítási technológiát alapvető mérnöki döntéssé teszi, nem pedig kozmetikai termék jellemzőjévé.
Hogyan működik a vákuumív megszakítása?
A vákuummegszakítás meghatározó jellemzője a zárt vákuum-megszakító használata ívoltó kamraként. A megszakító rögzített és mozgó elektromos érintkezőket tartalmaz, amelyek szabályozott vákuumkörnyezetbe vannak zárva.
Amikor az érintkezők zárva vannak, áram folyik át az érintkező felületeken. Amikor a működtető mechanizmus a megszakító nyitását parancsolja, a mozgó érintkező elválik a rögzített érintkezőtől. Ahogy az érintkező felületek elválnak, elektromos ív alakulhat ki közöttük.
A levegőben lévő ívtől eltérően a vákuummegszakító nem biztosít jelentős gáznemű közeget a hagyományos ionizált út fenntartásához. A megszakítási folyamatot ezért nagyrészt az érintkezési anyagból az elválasztás során keletkező fémgőz szabályozza.
Kapcsolatok szétválasztása
A nyitási mozgást pontosan kell szabályozni. Az érintkezési sebesség, az érintkezési út, az érintkezési nyomás, valamint a mozgó érintkező és a működési mechanizmus közötti mechanikai kapcsolat mind befolyásolja a teljesítményt.
Az érintkezőknek elegendő mozgásra van szükségük ahhoz, hogy az áramkimaradás után a szükséges dielektromos távolságot létrehozzák. A mechanikus mechanizmusnak ezért egyenletes mozgást kell biztosítania az ismételt műveletek során.
Fémgőz viselkedés
Az ívelés során az érintkezők anyaga fémgőzt képezhet. Ez a gőz biztosítja az ideiglenes vezető közeget, amely támogatja az ívet. Amikor az áram a váltóáramú áramkörben megközelíti a természetes áram nullát, az ív kialudhat, és a fémgőz gyorsan lecsapódik.
A megszakítónak ezután elegendő dielektromos szilárdságot kell helyreállítania a szétválasztott érintkezők között, hogy ellenálljon az elektromos helyreállítási feszültségnek.
Kapcsolati anyag
Az érintkező anyaga a vákuummegszakító tervezésének jelentős részét képezi. Támogatnia kell az áramvezetést, az ívmegszakítást, az erózióval szembeni ellenállást és a dielektromos visszanyerést.
A különböző megszakítók speciális érintkezőötvözeteket és geometriákat használnak az áramelosztás és a mágneses hatások szabályozására a megszakítás során.
Árnyékolás
A megszakítás során keletkező fémgőz lerakódhat a környező felületeken. A megszakítón belüli árnyékoló szerkezetek segítik szabályozni, hogy ez az anyag hova kerüljön, és segít fenntartani a szükséges elektromos téreloszlást.
| Megszakítási szakasz | Mi történik | Tervezési követelmény |
|---|---|---|
| Zárt kapcsolatok | Az áram az érintkezőrendszeren keresztül folyik | Alacsony érintkezési ellenállás és megbízható érintkezési nyomás |
| Kapcsolatfelvétel | Az érintkezők szétválni kezdenek, és ív alakulhat ki | Szabályozott nyitási sebesség és érintkezési geometria |
| Íves időszak | A fémgőz támogatja az elektromos vezetést | Ellenőrzött ív viselkedés és érintkezési erózió |
| Jelenlegi nulla | A váltakozó áram eléri a természetes nullapontot | Gyors dielektromos visszanyerés |
| Utómegszakítás | Az elválasztott érintkezők ellenállnak a helyreállítási feszültségnek | Stabil szigetelés az érintkezők között |
Miért számít a lezárt megszakító?
A vákuummegszakító egy zárt alkatrész. Belső környezetét a gyártás során alakítják ki és karbantartják a tervezett élettartam alatt.
Ez különbözik azoktól a rendszerektől, amelyek elsődleges megszakító közegként nagy mennyiségű folyadékot vagy gázt használnak. A vákuummegszakító egy viszonylag kompakt szerelvénybe csomagolható és többféleképpen integrálható a kapcsolóberendezésekbe.
A lezárt megszakító azonban nem jelenti azt, hogy a teljes megszakító karbantartásmentes. A működési mechanizmus, a külső szigetelés, a kapcsok, a vezérlőáramkörök, a csapágyak, az összeköttetések és a kapcsolóberendezés interfészek továbbra is megfelelő ellenőrzést és karbantartást igényelnek.
A vákuummegszakítást ezért a megszakító architektúra egyik részeként kell értelmezni. Hatékonysága függ az érintkezők kialakításától, a megszakító felépítésétől, a mechanikai mozgástól, a szigetelés helyreállításától és a védelmi rendszerrel való koordinációtól.
Melyek a Breaker fő összetevői?
Egy modern középfeszültségű megszakító több funkcionális egységből áll. Mindegyik hozzájárul az áramúthoz, a megszakítási folyamathoz, a mechanikai működéshez, a szigetelési rendszerhez, a vezérlő interfészhez vagy a telepítési struktúrához.
Vákuummegszakító
A vákuummegszakító tartalmazza a rögzített érintkezőt, a mozgóérintkezőt, az érintkezőrudat, a belső árnyékoló elemeket és a lezárt burkolatot. Ez a rész felelős az áram megszakításáért a vákuum környezetben.
Méretpontossága és belső felépítése kritikus fontosságú, mert az érintkezési hézagnak, a beállításnak, az érintkezési nyomásnak és a dielektromos geometriának a tervezett tervezési határokon belül kell maradnia.
Működési mechanizmus
A működtető mechanizmus a tárolt vagy betáplált mechanikai energiát kontaktmozgássá alakítja. A rugós működtetésű mechanizmusokat széles körben alkalmazzák a középfeszültségű alkalmazásokban, míg az elektromágneses operációs rendszerek bizonyos kivitelekben elérhetők.
A mechanizmusnak következetes időzítéssel és haladással kell nyitnia és zárnia a megszakítót. A szükséges érintkezési erőt zárt helyzetben is fenn kell tartania.
Szigetelő támasztékok
A szigetelés támogatja a feszültség alatt álló alkatrészek fizikai elválasztását a földelt háztól és a környező szerkezetektől. Ezenkívül segítenek fenntartani a szükséges hézagokat és a mechanikai stabilitást.
Terminálok és áramút
Elsődleges kapcsok kötik össze a megszakítót a felfelé és lefelé irányuló elektromos hálózattal. Kialakításuk határozza meg, hogy a megszakító hogyan kapcsolódik a gyűjtősínekhez, kábelcsatlakozásokhoz vagy más kapcsolóberendezés-alkatrészekhez.
Pozíció és jelzőrendszer
Számos kapcsolóberendezésben a mechanikus jelzőfények mutatják, hogy a megszakító nyitva van, zárva vagy más meghatározott helyzetben van. Ez különösen fontos lehet a kihúzható berendezéseknél.
Vezérlő és segédáramkörök
A segédérintkezők, kioldótekercsek, zárótekercsek, motorhajtások, helyzetkapcsolók és egyéb áramkörök lehetővé teszik a megszakító számára, hogy kommunikáljon a védelmi és vezérlőberendezésekkel.
| Összetevő | Fő funkció | Kulcsfontosságú mérnöki szempont |
|---|---|---|
| Vákuummegszakító | Ív megszakítás | Érintkező kialakítás, vákuum integritás, dielektromos visszanyerés |
| Működési mechanizmus | Kapcsolat nyitása és zárása | Sebesség, utazás, erő, következetesség, kitartás |
| Szigetelő támasztékok | Elektromos leválasztás és szerkezeti támogatás | Dielektromos teljesítmény és mechanikai szilárdság |
| Elsődleges terminálok | Csatlakoztassa a megszakítót az áramkörhöz | Áramteljesítmény, csatlakozási geometria, hőmérséklet emelkedés |
| Segédérintkezők | Állapot és vezérlő visszajelzés | Érintkező megbízhatóság és áramköri kompatibilitás |
| Kioldás és zárás áramkörök | Elektromos működtetés | Vezérlőfeszültség, időzítés, védelmi koordináció |
Mechanikus szinkronizálás
A háromfázisú megszakítóknak szükségük van az érintkezőkre az összehangolt működéshez. A mechanizmus átadja a mozgást az egyes pólusoknak, így a fázisok a kívánt időzítési viszonyon belül nyílnak és záródnak.
A túlzott időzítés befolyásolhatja a kapcsolási teljesítményt, ezért a mechanizmus beállítása és ellenőrzése fontos része a minőség-ellenőrzésnek és karbantartásnak.
Miért fontos a komponensintegráció?
A jó minőségű megszakító nem tudja kompenzálni a rossz mechanizmus-beállítást. Az erős szigetelés nem tudja kompenzálni a nem megfelelően kialakított kapocscsatlakozást. A pontos relé nem tudja kompenzálni a nem megfelelő vezérlő huzalozást.
A megszakító megbízható teljesítménye ezért ezen összetevők kölcsönhatásától függ.
Hogyan befolyásolja a névleges feszültség és áram a választást?
A névleges feszültség és áram határozza meg a megszakító alapvető elektromos működési burkát. Ezek az elsők között vannak, amelyeket a mérnökök megvizsgálnak, de csak egy teljes műszaki értékelés részét képezik.
Névleges feszültség
A névleges feszültségnek meg kell felelnie annak az elektromos rendszernek, amelyben a megszakító működni fog. A szigetelőrendszert a megfelelő teljesítmény-frekvencia és tranziens feszültség igénybevételére is meg kell tervezni.
A középfeszültségű megszakítók különböző feszültségosztályokhoz gyárthatók. A termékcsaládok a tervezéstől és a piactól függően körülbelül 10 kV, 12 kV, 24 kV, 36 kV vagy más meghatározott besorolású berendezéseket tartalmazhatnak.
A tényleges kiválasztásnak a rendszer névleges feszültségét és az alkalmazandó szabványt kell követnie, nem pedig egyszerűen a következő elérhető névleges értéket.
Névleges áram
A névleges áram azt a folyamatos áramot jelenti, amelyet a megszakító meghatározott feltételek mellett képes továbbítani. A hőteljesítmény ezért központi szerepet játszik a specifikációban.
Az érintkezők, sorkapcsok, vezetékek, rugalmas csatlakozások, gyűjtősín-interfészek és a ház szellőzése mind hozzájárulnak a hőtermeléshez és -elvezetéshez.
Frekvencia
Az áramfrekvencia befolyásolja a megszakítórendszer és a hozzá tartozó védelmi és mérőberendezések elektromos viselkedését. A termékek megadhatók 50 Hz-re, 60 Hz-re vagy más meghatározott működési frekvenciára.
Szigetelési szint
A szigetelés koordinációja a névleges üzemi feszültségnél többet foglal magában. Előfordulhat, hogy a berendezésnek ki kell bírnia az alkalmazandó tervezési követelményekben meghatározott teljesítmény-frekvencia-tűrő feszültség- és impulzusfeltételeket.
| Paraméter | Mit határoz meg | Miért számít |
|---|---|---|
| Névleges feszültség | Az elektromos rendszer feszültségosztálya | Meghatározza a szigetelési és kapcsolási követelményeket |
| Névleges áram | Folyamatos áramerősség | Meghatározza a hő- és vezetőkövetelményeket |
| Névleges frekvencia | Az energiarendszer működési frekvenciája | Biztosítja az elektromos hálózattal való kompatibilitást |
| Szigetelési szint | Dielektromos ellenállási követelmények | Támogatja a szigetelés koordinációját |
| Rövidzárlati minősítés | Hibaáram-megszakítás és ellenálló képesség | Védi a berendezést hálózati hibák esetén |
Hőmérséklet-emelkedési szempontok
A folyamatos áram hőt termel az elektromos érintkezőkön és a vezetékeken. A hőmérséklet-emelkedési képességet ezért a burkolat elrendezésével együtt kell értékelni.
Egy kompakt fémházba szerelt megszakító eltérő hőviszonyokat tapasztalhat, mint ugyanaz a megszakító, amelyet nagyobb szellőztetéssel szereltek fel. A környezeti hőmérséklet és a telepítési magasság szintén befolyásolhatja a hőteljesítményt.
A rendszerfeszültség csak a kiindulópont
Két megszakító hasonló névleges feszültséggel rendelkezhet, de különbözik a névleges áramerősségben, a rövidzárlati képességben, a működési mechanizmusban, a szigetelés konfigurációjában, a kapcsok elrendezésében és a mechanikai tartósságban.
A szakmai specifikációnak ezért kerülnie kell a kiválasztás egyetlen számra való csökkentését.
Miért fontos a rövidzárlati képesség és a megszakítási sebesség?
A rövidzárlati teljesítmény az egyik legfontosabb jellemző a középfeszültségű megszakítók kiválasztásánál. Egy hiba nagyon nagy áramokat és nagy elektromechanikus erőket generálhat rövid időn belül.
Rövidzárlati áram
A rendelkezésre álló hibaáramot az elektromos hálózat határozza meg, beleértve a generátorokat, transzformátorokat, vezetőket és a rendszer impedanciáját. A kapcsolóberendezés-mérnök ezt általában egy rövidzárlati vizsgálattal határozza meg.
A megszakítónak a számított hibaállapotoknak megfelelő megszakítási képességgel kell rendelkeznie.
Megszakító áram
A megszakítónak képesnek kell lennie a megadott rövidzárlati áram megszakítására a névleges rendszerfeszültség mellett. A megszakítási folyamatnak fenn kell tartania a dielektromos visszanyerést az áram megszűnése után.
Rövid idejű ellenállás
A kapcsolóberendezések is ki lehetnek téve hibaáramok hatásának, miközben a védelmi rendszer törli az eseményt. A mechanikai és termikus szerkezetnek ki kell bírnia a meghatározott áramerősséget a vonatkozó időtartamig.
Csúcsállóság
A hibaáram csúcsértéke elektrodinamikai erőket hoz létre a vezetőkre és a szerkezeti elemekre. A mechanikai tervezésnek figyelembe kell vennie ezeket a feszültségeket.
Megszakítási időzítés
A teljes hibaelhárítási szekvencia több szakaszból áll: hibaészlelés, relé döntés, kioldójel átvitel, működési mechanizmus mozgása, érintkezők szétválasztása, ívmegszakítás és hálózat helyreállítása.
A megszakító nem működik önállóan. A teljes törlési idő a relétől, a vezérlőáramkörtől, a kioldótekercstől, a mechanikus mechanizmustól, az érintkezők mozgásától és az elektromos rendszertől függ.
A védőrelének azonosítania kell a hibát és ki kell adnia a kioldási parancsot a tervezett működési időn belül.
A relé és a megszakító közötti elektromos útnak megfelelően át kell adnia a kioldási parancsot.
A mechanikus rendszernek az elektromos parancsot megismételhető érintkező mozgássá kell átalakítania.
A megszakítónak meg kell szüntetnie az áramot és vissza kell állítania a szükséges dielektromos szilárdságot.
Miért számít a médium megszakítása?
A megszakító közeg határozza meg, hogyan viselkedik az ív az érintkezők szétválasztása során. A vákuumtechnológia szabályozott, zárt környezetet biztosít, és érintkezési geometriát és anyagviselkedést használ a megszakítások eléréséhez.
Ez lehetővé teszi a megszakító kompakt méreteit és viszonylag egyszerű megszakítókamrát, összehasonlítva néhány régebbi megszakítási technológiával.
A megszakító végső besorolása azonban továbbra is a teljes kialakítástól függ. A vákuumtechnológia nem jelenti azt, hogy minden vákuum-megszakító megszakíthat bármilyen tetszőleges hibaáramot.
A helyes műszaki megközelítés tehát az, ha a kiszámított rendszerhibaszinttel kezdjük, majd ellenőrizzük a megszakító névleges megszakítási és ellenálló képességét a vonatkozó szabvány szerint.
Hogyan befolyásolja a működési mechanizmus a teljesítményt?
A működési mechanizmus határozza meg, hogy a megszakító érintkezői milyen gyorsan és következetesen mozognak. Mivel a megszakítás a mechanikai események pontos sorozata során következik be, a mechanizmus kialakítása központi szerepet játszik a teljesítményben.
Rugós működési mechanizmusok
A rugós mechanizmusok a mechanikai energiát tárolják a zárás vagy nyitás előtt. Az elektromos vezérlőparancsok felszabadítják a tárolt energiát a megszakító érintkezőinek mozgatásához.
Ezt az architektúrát széles körben alkalmazzák a középfeszültségű kapcsolóberendezésekben, mivel a mechanizmus szabályozott érintkezőmozgást tud biztosítani anélkül, hogy a teljes mechanikus löket alatt folyamatos áramellátásra lenne szükség.
Elektromágneses mechanizmusok
Egyes megszakítók elektromágneses operációs rendszereket használnak az érintkezők mozgásának generálására. Ezek a mechanizmusok különböző működési jellemzőket biztosíthatnak, és az adott megszakító architektúra és vezérlési követelmények szerint választhatók ki.
Zárási művelet
Záráskor a mechanizmusnak a megfelelő sebességgel és végső érintkezési erővel kell összehoznia az érintkezőket. A stabil zárási viselkedés csökkenti a mechanikai hatásokat és biztosítja a megfelelő áramvezetést.
Nyitási művelet
A nyitólöketnek elég gyorsnak és elég következetesnek kell lennie ahhoz, hogy támogassa a tervezett megszakítási folyamatot. Az érintkezési távolság és a sebesség azért fontos, mert a megszakítónak meg kell határoznia a megfelelő dielektromos állapotot az áramkimaradás után.
Energiatárolás
A mechanizmusok általában energiatároló jelzőt vagy motorral működtetett töltőrendszert tartalmaznak. A vezérlőrendszer képes meghatározni, hogy a mechanizmus elegendő energiával rendelkezik-e a következő művelethez.
Mechanikai állóképesség
Az ismételt műveletek a rugók, tengelyek, csapágyak, tengelykapcsolók, reteszek és segédkapcsolók kopását idézik elő. A mechanikai tartóssági vizsgálat segít megállapítani, hogy a mechanizmus képes-e végrehajtani a megadott számú műveletet elfogadhatatlan károsodás nélkül.
| Mechanizmus Terület | Kötelező viselkedés | Lehetséges hiba |
|---|---|---|
| Energiatárolás | Megbízható üzembe helyezés | Nem teljes töltés vagy motorproblémák |
| Meghajtó nyitása | Következetes gyors érintkezési szétválasztás | Lassú mozgás, kopás, mechanikai akadály |
| A meghajtó zárása | Ellenőrzött kapcsolattartás | Túlzott ütés vagy nem teljes zárás |
| Reteszelés | Biztonságos érintkezési pozíció | Nem megfelelő reteszbeállítás vagy kopás |
| Segédkapcsolók | Pontos pozíció visszajelzés | Helytelen jelzés vagy érintkezésromlás |
A mechanikus időzítés számít
Háromfázisú megszakító esetén a három pólus működésének a megadott időviszonyon belül kell maradnia. A túlzott pólusok közötti eltérés befolyásolhatja a kapcsolási viselkedést, ezért a gyártás és a karbantartás során ellenőrizni kell.
A mechanizmus karbantartása
A lezárt megszakító korlátozott szervizelést igényelhet a tervezett élettartama alatt, de a mechanizmus külső és mechanikus. Továbbra is fontos a tengelykapcsolók, a kenés, ahol elő van írva, a rögzítők, rugók, csapágyak és a segédérintkezők ellenőrzése.
A karbantartási tervnek követnie kell a gyártó műszaki utasításait és a berendezés tényleges kapcsolási kötelezettségét.
Mi a különbség a beltéri és kültéri minták között?
A beltéri és kültéri megszakítók ugyanazt az alapvető megszakítási elvet használhatják, miközben nagyon eltérő mechanikai és környezetvédelmi követelményeket támasztanak.
Beltéri megszakítók
A beltéri megszakítókat általában kapcsolószekrényekbe vagy elektromos helyiségekbe telepítik. A környező környezet jobban szabályozható lehet, ami lehetővé teszi a kompakt szigetelést és a burkolat elrendezését.
A beltéri kialakítások gyakran kihúzható egységként vagy rögzített telepítésként jelennek meg a fémburkolatú kapcsolóberendezéseken belül. A pontos elrendezés a panel architektúrától függ.
Kültéri megszakítók
A kültéri berendezéseknek el kell viselniük az esőt, a páratartalmat, a hőmérséklet-változásokat, a napfényt, a szennyezést, a port, a szelet és más környezeti igénybevételeket.
A kültéri termékek ezért megfelelő burkolattömítést, külső szigetelést, anyagválasztást, felületvédelmet és időjárásálló mechanizmusokat igényelnek.
Kompozit szigetelés
A kültéri megszakítók a termék felépítésétől függően kompozit szigetelőanyagokat, például szilikongumit vagy epoxi alapú alkatrészeket használhatnak. Ezek az anyagok megfelelő tervezés esetén támogathatják a szigetelési teljesítményt változó környezeti feltételek mellett.
Pólusra szerelt telepítések
Egyes kültéri elosztómegszakítók oszlopra szerelhetőek. Ez a konfiguráció leegyszerűsítheti a felsővezeték-elosztó hálózatokba való integrációt, és lehetővé teszi, hogy a kapcsolóeszköz viszonylag kis helyet foglaljon el.
Alállomási telepítések
Az alállomási megszakítók építményekre vagy kültéri kapcsolóberendezésekbe szerelhetők fel. A gyűjtősínekhez, áramváltókhoz, feszültségtranszformátorokhoz, túlfeszültség-levezetőkhöz és földelőrendszerekhez való csatlakozásukat össze kell hangolni.
| Telepítés típusa | Tipikus környezet | Fő tervezési fókusz |
|---|---|---|
| Beltéri kapcsolóberendezések | Elektromos helyiségek és zárt szekrények | Kompaktság, rekeszintegráció, szolgáltatás hozzáférés |
| Kültéri elosztás | Szabadtéri hálózatok | Időjárásállóság és szigetelési teljesítmény |
| Pólusra szerelhető | Rezsi elosztó rendszerek | Súly, szerelési szerkezet, távvezérlés |
| Kültéri alállomás | Közüzemi és ipari alállomások | Környezetállóság, gyűjtősín-integráció, szigeteléskoordináció |
Környezeti tényezők
A hőmérséklet, a tengerszint feletti magasság, a szennyezés, a páratartalom, a sóterhelés és az ultraibolya sugárzás egyaránt befolyásolhatja a berendezés kiválasztását.
Például a nagy magasság befolyásolhatja a légszigetelés dielektromos teljesítményét, míg a súlyos szennyezés a külső szigetelőfelületeket. A tengerparti környezet növelheti a korróziónak való kitettséget, különösen a fémszerkezetek és csatlakozások környékén.
A beltéri nem jelent karbantartásmentességet
A beltéri berendezések védve vannak a közvetlen időjárástól, de a por, a páralecsapódás, a hőmérséklet-ciklus és a mechanikai kopás továbbra is befolyásolhatja a mechanizmust és az elektromos csatlakozásokat.
A környezetvédelmet ezért reálisan kell értékelni, nem pedig azt feltételezni, hogy a beltéri berendezések ideális körülmények között működnek.
Hogyan hasonlíthatók össze a vákuum-megszakítók más megszakítási technológiákkal?
A megszakítási technológiák közötti különbségek megértése segít a mérnököknek tájékozott műszaki döntés meghozatalában. Minden technológiának megvannak a saját elektromos, mechanikai, környezeti és karbantartási jellemzői.
Levegő megszakítás
A levegőáramkör megszakítása levegőt használ ívközegként. Történelmileg a levegőrendszereket számos feszültségosztályon használták. Kialakításuk magában foglalhat íves csúszdákat, mágneses kifújást vagy más módszereket az ív szabályozására.
Középfeszültségen a kompakt vákuummegszakítás eltérő fizikai architektúrát kínálhat, ha a megszakítási folyamatot egy zárt kamrába helyezik.
Olaj megszakítás
Az olajos megszakítók szigetelőolajat használnak szigetelő közegként és az ívoltási folyamat részeként is. A régebbi berendezések még tartalmazhatnak ilyen berendezéseket, de a modern középfeszültségű berendezések gyakran alkalmaznak alternatív technológiákat.
Az olajrendszerek figyelmet igényelnek az olaj állapotára, elszigetelésére, szivárgására, szennyeződésére és a kapcsolódó karbantartási problémákra.
SF6 megszakítás
Az SF6 gázt hagyományosan gázszigetelt és gázmegszakító berendezésekben használták elektromos szigetelése és ívoltó tulajdonságai miatt. A környezetvédelmi megfontolások azonban ösztönözték az alternatív technológiák kifejlesztését és elfogadását a megfelelő alkalmazásokban.
Vákuum megszakítás
A vákuum megszakítása zárt vákuumkamrát használ. Kompakt megszakító eleme és a szigetelőolaj hiánya a megszakítóban a technológia fontos jellemzői.
| Technológia | Arc Medium | Tipikus megfontolás |
|---|---|---|
| Levegő | Levegő | Ívszabályozási szerkezet és fizikai szigetelési követelmények |
| Olaj | Szigetelő olaj | Olaj állapot, elszigetelés, karbantartás |
| SF6 gáz | SF6 | Gázzárás, kezelés, környezetvédelmi szempontok |
| Vákuum | Vákuum fém-gőz ív viselkedéssel | Megszakító kialakítása, érintkező anyaga, mechanizmus teljesítménye |
Miért használják széles körben a vákuumtechnológiát középfeszültségben?
A vákuummegszakítás kompakt megszakítót, gyors ívkioltást és zárt megszakító környezetet biztosíthat. Ezek a jellemzők jól illeszkednek beltéri középfeszültségű kapcsolóberendezésekhez és számos kültéri elosztó alkalmazáshoz.
A technológia kompatibilis a modern megszakító mechanizmusokkal és digitális védelmi rendszerekkel is.
A technológia kiválasztásának alkalmazás-specifikusnak kell maradnia
Technikailag nem helyénvaló egyetlen megszakítási közeget egyetemesen jobbnak nyilvánítani. A helyes megközelítés az elektromos hálózat követelményeinek, a rendelkezésre álló beépítési helynek, a környezeti feltételeknek, az üzemeltetési kötelezettségnek, a védelmi architektúrának, az alkalmazandó szabványoknak és a karbantartási stratégiának az összehasonlítása.
A megfelelő technológia az, amelyik a teljes követelményrendszert kielégíti.
Hogyan működik a megszakító védelmi relékkel és érzékelőkkel?
A megszakító ritkán működik egyedül. Kioldása és zárása általában egy védelmi rendszerrel van összehangolva, amely méri az elektromos állapotokat, és meghatározza, hogy mikor van szükség kapcsolási műveletre.
Áramváltók
Az áramváltók skálázott áraminformációkat adnak a védelmi reléknek és mérőknek. Arányaiknak és pontossági jellemzőiknek meg kell egyeznie a védelmi rendszerrel.
Az áramváltó és a megszakító ugyanannak a hibaelhárító láncnak a részét képezi. Ha a CT konfiguráció vagy a bekötés helytelen, előfordulhat, hogy a relé nem fogadja a várt jelet.
Feszültség transzformátorok
A feszültségtranszformátorok feszültséginformációkat szolgáltathatnak a védelemhez, a méréshez, a szinkronizáláshoz és a vezérléshez. A védelmi funkciótól függően a relé az árammal együtt feszültséget is használhat a hálózat elektromos állapotának meghatározására.
Védelmi relék
A védőrelék folyamatosan értékelik az elektromos méréseket. Az alkalmazástól függően a funkciók közé tartozhat a túláram, a földzárlat, a feszültségcsökkenés, a túlfeszültség, az irányvédelem, a motorvédelem, a transzformátorvédelem vagy más speciális funkciók.
Trip áramkör
Amikor a relé megállapítja, hogy a megszakítónak ki kell nyílnia, kioldó parancsot küld a vezérlő áramkörön keresztül. A kioldó tekercs működteti a mechanizmust, amely ezután szétválasztja az érintkezőket.
Záró vezérlés
A zárás is vezérelt. A rendszer tartalmazhat helyi és távoli zárás vezérlőket, elektromos reteszeket, szinkronizálási funkciókat és megengedő jeleket.
| Rendszerelem | Funkció | Kapcsolat a Törővel |
|---|---|---|
| Áramváltó | Méri az áramerősséget | Védelmet és mérési bemenetet biztosít |
| Feszültség transzformátor | Feszültséget mér | Feszültséginformációkat biztosít a védelemhez és a vezérléshez |
| Védelmi relé | Kiértékeli az elektromos állapotokat | Kioldó vagy megengedő parancsokat ad ki |
| Kioldó tekercs | Az elektromos parancsot mechanikus műveletté alakítja | Elindítja a megszakító nyitását |
| Irányító rendszer | Felügyeli a kapcsolást és az állapotot | Kezeli a helyi, távoli és reteszelt működést |
Reteszelő
A reteszelés fontos biztonsági funkció. A mechanikus vagy elektromos reteszelések megakadályozhatják a kiválasztott műveleteket, ha a berendezés nem megfelelő állapotban van.
Például előfordulhat, hogy egy kihúzható megszakító nem mozoghat a pozíciók között, amíg zárva van. A rendszer architektúrától függően előfordulhat, hogy a földelő kapcsoló nem működik, miközben a primer áramkör feszültség alatt van.
Távfelügyelet
A modern elektromos berendezések egyre gyakrabban használnak digitális kommunikációt a megszakító helyzetének, a kioldási állapotnak, a mechanizmus állapotának és egyéb paramétereknek a figyelésére.
A távoli információ javíthatja a működési tudatosságot, de a digitális felügyelet nem helyettesíti a megfelelő helyi biztonsági eljárásokat. A karbantartó csapatoknak továbbra is meghatározott elkülönítésre, ellenőrzésre, földelésre és munkagyakorlatokra van szükségük.
Mely alkalmazások használják ezt a kapcsolási technológiát?
A vákuummegszakító technológiát számos középfeszültségű alkalmazásban használják, mivel kompakt formája és zárt megszakítója az elosztási architektúrák széles skálájához illeszkedik.
Tápláló kapcsoláshoz, transzformátor csatlakozásokhoz, buszszakaszokhoz és közműhálózatokon belüli elosztásvédelemhez használják.
Motorokat, transzformátorokat, technológiai berendezéseket és belső elosztórendszereket kiszolgáló középfeszültségű adagolókhoz használják.
Támogatja a gyűjtőrendszereket, a transzformátor csatlakozásokat, az adagolóvédelmet és a szabályozott kapcsolást a nap- és szélenergia-berendezéseken belül.
Alkalmazható olyan középfeszültségű elosztó hálózatokhoz, ahol a berendezéseknek igényes ipari környezetben kell működniük.
Nagy épületekben és egyetemeken használják, amelyek középfeszültségű elektromos tápellátást kapnak, és az áramot transzformátorokon és betáplálókon keresztül osztják el.
Támogathatja az elektromos elosztást vasúti, tranzit, repülőterek és más olyan infrastruktúra számára, amely szabályozott középfeszültségű kapcsolást igényel.
Közüzemi elosztás
A közüzemi hálózatok középfeszültségű megszakítókat használnak az adagolók kezelésére és az elosztó áramkörök szekcionálására. A megszakító le tudja szigetelni a hibás betáplálót, miközben lehetővé teszi, hogy a hálózat többi része feszültség alatt maradjon, amikor a hálózati topológia és a védelmi koordináció lehetővé teszi.
A kültéri oszlopra szerelt konfigurációk hasznosak lehetnek a felső elosztórendszerekben, míg a beltéri kapcsolóberendezés-megszakítókat gyakran alállomásokba és kompakt elosztóegységekbe építik be.
Ipari forgalmazás
Az ipari üzemekben több középfeszültségű motor, transzformátor, technológiai vonal és nagy elektromos terhelés is lehet. A szelektív védelem különösen fontos, mert egy nagyobb elosztószakasz szükségtelen kioldása több lefelé irányuló áramkört is érinthet.
A megszakítónak ezért olyan védelmi rendszerrel kell működnie, amely tükrözi az erőmű elektromos architektúráját.
Transzformátor védelem
A középfeszültségű megszakítók a hálózat kialakításától függően a transzformátorok primer vagy szekunder oldalán alkalmazhatók. A védelmi rendszer tartalmazhat túláram-, földzárlat-, hőmérséklet- és egyéb transzformátor-specifikus funkciókat.
Motor kapcsolás
A nagy motorok középfeszültségű kapcsolást és védelmet igényelhetnek. A motoralkalmazások saját kihívásokat jelentenek, mivel az indítóáramok jelentősen nagyobbak lehetnek, mint a normál üzemi áram.
A megszakítót és a védőrelét ezért a motor indítási jellemzőinek és védelmi követelményeinek megfelelően kell kiválasztani.
Megújuló energia rendszerek
A nap- és szélenergia projektek gyakran több gyűjtőadagolót és transzformátor interfészt tartalmaznak. A középfeszültségű megszakítók használhatók a gyűjtőhálózat egyes szakaszainak összekapcsolására és leválasztására, valamint a védelem összehangolására a termelő berendezéssel.
Kritikus infrastruktúra
A kórházak, adatközpontok, repülőterek, vízkezelő létesítmények és kommunikációs infrastruktúra magas szinten koordinált középfeszültségű elosztórendszereket igényelhetnek. A megszakító kiválasztása ezekben a környezetekben szorosan összefügg a redundanciával, a védelem szelektivitásával, a karbantartási eljárásokkal és a működés folytonosságával.
Mindezen alkalmazásokban a megszakító egy nagyobb elektromos architektúra része. Az alkalmazás meghatározza a helyes feszültséget, áramerősséget, hibabesorolást, védelmi sémát, vezérlési elrendezést, környezeti tervezést és karbantartási stratégiát.
Milyen gyakori kiválasztási és telepítési hibákat érdemes elkerülni?
Sok megszakítóprobléma a hiányos specifikációkra vagy a telepítési feltételezésekre vezethető vissza. A legfontosabb hibák akkor fordulnak elő, amikor a mérnökök a megszakítót elszigetelt alkatrészként kezelik, nem pedig egy teljes védelmi és elosztórendszer részeként.
- Csak feszültség alapján történő választás:A névleges áramnak, a hibaképességnek, a szigetelésnek, a működési mechanizmusnak és a környezetnek is meg kell egyeznie.
- A rövidzárlati számítások figyelmen kívül hagyása:A rendelkezésre álló hibaáramot a megszakító névleges értékének véglegesítése előtt meg kell határozni.
- A védelmi koordináció figyelmen kívül hagyása:A relé beállításoknak és a megszakító teljesítményének támogatnia kell a kívánt szelektivitást.
- A kábeltér alulbecslése:A kábelvégződések és a hajlítási sugarak befolyásolhatják a kapcsolóberendezések praktikus elrendezését.
- Nézet vezérlő feszültség:A kioldási és zárási áramkörök megfelelő segédfeszültséget igényelnek.
- A reteszelés figyelmen kívül hagyása:A működési sorrendet össze kell hasonlítani a teljes kapcsolóberendezés architektúrával.
- Karbantartási tervezés kihagyása:A mechanizmus, a kivezetések, a vezérlőáramkörök és a környező kapcsolóberendezések továbbra is ellenőrzést igényelnek.
- Hiányos dokumentáció használata:A rajzoknak, kapcsolási rajzoknak, adattábla-adatoknak és vizsgálati jegyzőkönyveknek ugyanazt a konfigurációt kell leírniuk.
A „legmagasabb értékelés mindig jobb” probléma
A magasabb minősítés nem automatikusan a helyes mérnöki választás. A megszakítónak továbbra is illeszkednie kell a fizikai kapcsolóberendezéshez, a kábelelrendezéshez, a védelmi rendszerhez, a vezérlőfeszültséghez és a telepítési környezethez.
A kiválasztásnak a számított követelményeken és az alkalmazandó tervezési határokon kell alapulnia.
A „vákuum karbantartásmentes” probléma
A vákuummegszakító tömített, de a megszakító mechanikus és elektromos alkatrészeket tartalmaz, amelyek kopást tapasztalhatnak. A rugók, csapágyak, rudazatok, segédkapcsolók, kioldó áramkörök, kivezetések és vezérlőcsatlakozók továbbra is lényeges karbantartási pontok maradnak.
A „mindenhol ugyanaz a megszakító” probléma
Egy tiszta beltéri ipari helyiség és egy tengerparti kültéri alállomás nagyon eltérő környezetet képvisel. Nem szabad automatikusan feltételezni, hogy ugyanaz a fizikai konstrukció mindkettőnek megfelel.
A „telepítés később” probléma
A kapcsolóberendezések tervezése során figyelembe kell venni a megszakító felszerelését, a kábelvégződéseket, a vezérlővezetékeket, a reteszeket és a burkolat méreteit. Ezen részletek utólagos felszerelése a gyártás után nehéz lehet.
A „dokumentum egyszer” probléma
A projekt során végrehajtott változtatásoknak következetesen tükröződniük kell az egysoros diagramon, a panelrajzokon, a huzalozási rajzokon, a védelmi beállításokban, az anyagjegyzékben és az üzembe helyezési dokumentumokban.
Hogyan kell értékelni a tesztelést és a szabványokat?
A középfeszültségű megszakítók a biztonság szempontjából kritikus elektromos berendezések, így a tesztelés központi szerepet játszik a teljesítményük igazolásában.
Az IEC 62271 a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványok fontos családja. A különböző alkatrészek különböző berendezéstípusokat és vizsgálati követelményeket biztosítanak.
Rutin tesztelés
A legyártott berendezéseken rutinvizsgálatot végeznek annak igazolására, hogy minden gyártóegység megfelel a vonatkozó tervezési követelményeknek.
A pontos vizsgálati program a megszakító kialakításától függ, de tartalmazhat elektromos, mechanikai, vezérlési és szigetelési ellenőrzéseket is.
Típusvizsgálat
A típustesztek egy adott terv teljesítményét érvényesítik meghatározott vizsgálati körülmények között. Kifejtik a hőmérséklet-emelkedést, a dielektromos teljesítményt, a rövidzárlati megszakítást, a mechanikai tartósságot, a belső ív viselkedését és egyéb jellemzőket, ahol alkalmazható.
Dielektromos vizsgálat
A dielektromos vizsgálatok azt értékelik, hogy a szigetelőrendszer ellenáll-e a megadott feszültségterhelésnek. Ez magában foglalhat teljesítmény-frekvencia-tűrést és impulzussal kapcsolatos teszteket a vonatkozó követelményektől függően.
Mechanikai tartóssági vizsgálat
A mechanikai tartóssági tesztek azt értékelik, hogy a működési mechanizmus képes-e végrehajtani a szükséges számú kapcsolási műveletet elfogadhatatlan károsodás nélkül.
Rövidzárlati vizsgálat
A rövidzárlati típusú tesztek értékelhetik a megszakító azon képességét, hogy megszakítsa a meghatározott hibaáram állapotokat. Ez a teljes megszakítási rendszer egyik legjelentősebb bemutatója.
Hőmérséklet-emelkedés vizsgálata
A hőmérséklet-emelkedés vizsgálata az áramot vezető alkatrészek termikus viselkedését ellenőrzi meghatározott áramkörülmények között. Az érintkezési ellenállás, a vezető geometriája, a kapcsok és a burkolat kialakítása mind hozzájárulnak az eredményhez.
| Teszt kategória | Fő cél | Tipikus bizonyíték |
|---|---|---|
| Rutin teszt | Ellenőrizze minden legyártott egységet | Rutinellenőrzés és vizsgálati jegyzőkönyvek |
| Típusvizsgálat | Érvényesítse a tervet meghatározott feltételek mellett | Típusvizsgálati jegyzőkönyv vagy tanúsítvány |
| Dielektromos teszt | Ellenőrizze a szigetelés ellenálló képességét | Elektromos vizsgálati jegyzőkönyv |
| Mechanikai állóképesség | Ellenőrizze a kapcsolómechanizmus tartósságát | Tartóssági vizsgálat dokumentációja |
| Rövidzárlati teszt | Ellenőrizze a hiba megszakítási képességét | Alkalmazható típusvizsgálati dokumentáció |
| Hőmérséklet emelkedés | Értékelje a folyamatos áramú termikus viselkedést | Hőteljesítmény-vizsgálati rekord |
A teszt hatóköre számít
A vizsgálati tanúsítványt a kontextusban felül kell vizsgálni. A tesztelt feszültségnek, áramerősségnek, megszakító szerkezetnek, mechanizmusnak, szigetelőrendszernek és tartozékoknak meg kell felelniük a szállított konfigurációnak.
Egy termékkonfigurációhoz társított tanúsítványról nem szabad automatikusan feltételezni, hogy a termékcsalád minden változatára kiterjed.
Gyári ellenőrzés
A minőségi programok tartalmazhatják a méretellenőrzést, a vákuum integritásának ellenőrzését, az érintkezési ellenállás mérését, a mechanikai időzítés ellenőrzését, a vezérlőáramkör ellenőrzését és a szemrevételezést is.
Helyszíni üzembe helyezés
A telepítés után a megszakítót és a kapcsolóberendezés egységet a projekt eljárásainak megfelelően üzembe kell helyezni. Ez magában foglalhatja a szigetelés tesztelését, az érintkezési ellenállás mérését, a mechanikai működés ellenőrzését, a védelmi relé tesztelését, a vezérlőáramkörök ellenőrzését, a reteszelés ellenőrzését és a funkcionális tesztelést.
Mit kell tartalmaznia egy professzionális műszaki specifikációnak?
A professzionális specifikációnak elegendő információt kell adnia a mérnököknek és a beszerzési csapatoknak a megfelelő megszakító kiválasztásához, mielőtt a berendezés elérné a gyártást vagy a telepítést.
| Specifikációs terület | Meghatározandó információ | Miért számít |
|---|---|---|
| Névleges feszültség | A rendszer feszültsége és a berendezés névleges értéke | Meghatározza az elektromos és szigetelési követelményeket |
| Névleges áram | Folyamatos áramerősség | Meghatározza a hő- és vezetőkövetelményeket |
| Frekvencia | 50 Hz, 60 Hz vagy meghatározott rendszerfrekvencia | Biztosítja az elektromos hálózattal való kompatibilitást |
| Törőképesség | Kötelező rövidzárlati megszakítási minősítés | Meghatározza a hibaszinthez való alkalmasságot |
| Ellenálló képesség | Rövid idő és csúcsállósági követelmények | Támogatja a szerkezeti és termikus hibák teljesítményét |
| Szigetelés | Szigetelés szintje és felépítése | Biztosítja a dielektromos alkalmasságot |
| Működési mechanizmus | Rugós, elektromágneses vagy meghatározott alternatíva | Meghatározza a vezérlést és a mechanikai viselkedést |
| Vezérlőfeszültség | Kioldási, zárási, motor- és segédáramköri feszültség | Biztosítja a kompatibilitást a vezérlőrendszerrel |
| Szerelési elrendezés | Fix, kihúzható, rúdra szerelhető vagy egyéb elrendezés | Biztosítja a fizikai kompatibilitást |
| Környezet | Beltéri, kültéri, hőmérséklet, magasság, szennyezés | A terméket a helyszíni feltételekhez igazítja |
Kezdje az egysoros diagrammal
Az egysoros diagram meghatározza, hogy a megszakító hol helyezkedik el az elektromos hálózatban. Megjeleníti a bejövő és kimenő adagolókat, transzformátorokat, motorokat, generátorokat, gyűjtősíneket, védelmi zónákat és egyéb fontosabb elemeket.
A megszakító specifikációját ebből az elektromos kontextusból kell kidolgozni.
Határozza meg a megszakító helyzetét
A specifikációnak tartalmaznia kell, hogy a megszakító rögzített vagy kihúzható, és le kell írnia a vonatkozó helyzetet és reteszelési követelményeket.
Határozza meg az elsődleges kapcsolatokat
A csatlakozási geometria különösen fontos a kapcsolóberendezések integrációjához. A gyűjtősín távolságának, a kábelvégződéseknek, a kapocsiránynak és a fáziselrendezésnek meg kell felelnie a panel kialakításának.
Határozza meg a segédfunkciókat
A segédérintkezőket, a kioldótekercseket, a zárótekercseket, a feszültségcsökkenési kioldókat, a motorműködtetőket, a mechanikus jelzőket és a távirányító interfészeket egyértelműen fel kell sorolni, ahol lehetséges.
Határozza meg a védelmi követelményeket
A védelmi specifikációnak meg kell határoznia a szükséges reléfunkciókat, a CT arányokat, a feszültségbemeneteket, ahol alkalmazható, a kioldási logikát, a reteszeléseket és a kommunikációs interfészeket.
Határozza meg a környezetvédelmi követelményeket
A projektnek meg kell határoznia, hogy a megszakító beltéren vagy kültéren fog működni, és adott esetben megfelelő hőmérsékleti, magassági, páratartalmi, szennyezési, szeizmikus és korróziós információkat kell megadnia.
Határozza meg a tesztelési követelményeket
A műszaki dokumentumnak meg kell határoznia az alkalmazandó szabványokat, a rutinvizsgálatokat, a típusvizsgálati elvárásokat, az ellenőrzési követelményeket és az üzembe helyezési eljárásokat.
- Határozza meg az elektromos rendszert:Határozza meg a feszültséget, a frekvenciát, a hálózati konfigurációt és a földelés elrendezését.
- Számítsa ki a rendszer hibaállapotait:Határozza meg a rendelkezésre álló rövidzárlati áramot a megszakító helyén.
- A folyamatos terhelés meghatározása:A névleges áram és a várható üzemi feltételek meghatározása.
- Válassza ki a megszakítási architektúrát:Erősítse meg a vákuumtechnológiát és a megfelelő megszakító konfigurációt.
- Határozza meg a működési mechanizmust:Adja meg a szükséges rugó vagy elektromágneses elrendezést és működési sorrendet.
- Védelem meghatározása:Koordináta CT-k, feszültségbemenetek, relék, kioldó áramkörök és reteszelések.
- Határozza meg a fizikai telepítést:Erősítse meg a rögzített vagy kihúzható felépítést, a kapcsokat, a méreteket és a kábel interfészeket.
- A webhely feltételeinek áttekintése:Ellenőrizze a hőmérsékletet, a páratartalmat, a tengerszint feletti magasságot, a szennyezést, a korróziót és a környezeti expozíciót.
- A tesztelés meghatározása:Erősítse meg az alkalmazandó rutin-, típus-, gyár-, helyszín- és üzembe helyezési teszteket.
- Ellenőrzési dokumentáció:Győződjön meg arról, hogy minden rajz, beállítás, specifikáció és tanúsítvány ugyanazt a végső konfigurációt írja le.
Mit kell kérniük a vásárlóknak a jóváhagyás előtt?
- Általános elrendezési rajz:Erősítse meg a teljes méreteket, a rögzítést, a kapocspozíciókat és a szervizelési távolságokat.
- Elektromos kapcsolási rajz:Erősítse meg a kioldási, zárási, segéd-, reteszelő- és vezérlőáramköröket.
- A névtábla adatai:Ellenőrizze a feszültséget, áramerősséget, frekvenciát, megszakítási kapacitást és a vonatkozó névleges jellemzőket.
- Védelmi interfész:Ellenőrizze a CT, VT, relé, kioldó és kommunikációs interfészeket.
- Vizsgálati dokumentáció:Erősítse meg a szállított tervre vonatkozó rutin- és típusvizsgálati feljegyzések terjedelmét.
- Telepítési információk:Erősítse meg az emelési, szállítási, csatlakoztatási, üzembe helyezési és karbantartási követelményeket.
A részletes műszaki specifikáció csökkenti a kétértelműséget a mérnöki, beszerzési, gyártási, üzembe helyezési és karbantartási csapatok között. Segít megelőzni a hiányzó interfészinformációk által okozott késői változásokat is.
Gyakran Ismételt Kérdések
Mi a vákuum-megszakító fő funkciója?
Meghatározott normál és hibaállapotok esetén középfeszültségű elektromos áramköröket csatlakoztat és leválaszt, és megszakítja az áramot. A megszakítási folyamat egy lezárt vákuum-megszakítóban történik.
Miért használnak vákuumot az elektromos ív megszakítására?
A vákuum szabályozott dielektromos környezetet biztosít, amelyben az ív viselkedése eltér a levegő, olaj vagy gáz megszakításától. Az érintkezők szétválasztása és az áram nullázása után a vákuummegszakító gyorsan vissza tudja állítani a dielektromos szilárdságot a tervezett körülmények között.
Mi az a vákuummegszakító?
A vákuummegszakító egy zárt kamra, amely rögzített és mozgó elektromos érintkezőket és belső árnyékoló alkatrészeket tartalmaz. A megszakító nyitásakor az aktuális árammegszakítást hajtja végre.
Mi a különbség a megszakító és a kontaktor között?
A megszakítót úgy tervezték, hogy megszakítsa a névleges teljesítményén belüli hibaáramokat, és védelmi funkciókat biztosítson. A mágneskapcsolót általában meghatározott üzemi feltételek melletti terhelések gyakori kapcsolására tervezték, és általában nem ugyanazt a hibaelhárítási szerepet tölti be, mint a megszakító.
Milyen feszültségszinteket szolgálhat a vákuummegszakító technológia?
A vákuummegszakítást széles körben alkalmazzák a középfeszültségű berendezésekben. A gyártó tervezésétől és az alkalmazandó szabványtól függően meghatározott termékek tervezhetők 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV és más meghatározott névleges feszültségosztályokhoz.
Miért fontos a rövidzárlati megszakító képesség?
A hiba nagyon nagy áramerősséget eredményezhet. A megszakítónak képesnek kell lennie arra, hogy elfogadhatatlan hiba nélkül megszakítsa a megadott hibaáramot a rendszerfeszültségen. A szükséges névleges értéknek a tényleges hálózati rövidzárlat számításán kell alapulnia.
Mi a működési mechanizmus szerepe?
A működtető mechanizmus biztosítja az érintkezők nyitásához és zárásához szükséges mechanikai mozgást. Szabályozza az érintkezési haladást, a sebességet, az erőt és az időzítést, ezért közvetlen hatással van a megszakítási és zárási teljesítményre.
Általánosan használt rugós mechanizmusok?
Igen. A rugós működtetésű mechanizmusokat széles körben használják a középfeszültségű megszakítókban. Mechanikai energiát tárolnak, és parancsra felszabadítják, hogy végrehajtsák a nyitási vagy zárási műveletet.
Használhatók-e elektromágneses mechanizmusok is?
Igen. Bizonyos megszakítók elektromágneses működési mechanizmusokat alkalmaznak. A választás a megszakító architektúrától, a vezérlési követelményektől, a működési sorrendtől és a projekt specifikációjától függ.
A vákuumtörők karbantartásmentesek?
Nem. A vákuummegszakító tömített, ami korlátozza a karbantartást a megszakítókamrában, de a teljes megszakító továbbra is tartalmaz mechanikus mechanizmusokat, kivezetéseket, segédérintkezőket, vezérlőáramköröket, szigetelő szerkezeteket és egyéb olyan alkatrészeket, amelyek megfelelő ellenőrzést és szervizelést igényelnek.
Milyen karbantartást igényel a működési mechanizmus?
A karbantartás magában foglalhatja a mechanikus kapcsolatok, rugók, csapágyak, reteszek, rögzítőelemek, segédkapcsolók, vezérlővezetékek és kenési pontok ellenőrzését, ahol előírják. A pontos eljárásnak követnie kell a gyártó karbantartási dokumentációját és a berendezés üzemeltetési kötelezettségét.
Mi a különbség a beltéri és a kültéri porszívók között?
A beltéri termékeket általában védett kapcsolóberendezésekbe vagy elektromos helyiségekbe építik be, míg a kültéri termékeket úgy tervezték, hogy ellenálljanak az esőnek, hőmérséklet-változásoknak, napfénynek, szennyezésnek és egyéb környezeti feltételeknek. Az elektromos megszakítás elve hasonló lehet, de a tokozási és szigetelési követelmények eltérőek.
Mi az a kihúzható megszakító?
A kihúzható megszakító a kapcsolóberendezésben meghatározott mechanikai helyzetek között mozoghat, például csatlakoztatott, teszt- és leválasztott helyzetek között, a berendezés kialakításának megfelelően. Ez az elrendezés támogathatja a karbantartási és tesztelési eljárásokat, miközben megőrzi a meghatározott reteszelő funkciókat.
Hogyan működik a megszakító védőrelével?
A relé áramváltóktól és adott esetben feszültségtranszformátoroktól kapja az elektromos méréseket. Amikor a relé meghatározott rendellenes állapotot észlel, kioldójelet küld a megszakítónak. A kioldó tekercs ezután működteti a mechanizmust az érintkezők kinyitásához.
Miért fontosak az áramváltók?
Az áramváltók skálázott áramjeleket biztosítanak a védelemhez és a méréshez. Arányukat, pontosságukat, terhelésüket és csatlakozási elrendezésüket össze kell hangolni a védőrelével és a teljes elektromos rendszerrel.
Miért használják néha a feszültségváltókat megszakítóval?
A feszültségtranszformátorok skálázott feszültségjeleket biztosítanak méréshez, védelemhez, szinkronizáláshoz és vezérléshez. Az alkalmazástól függően a védelmi relé a feszültséginformációkat az áraminformációkkal együtt felhasználhatja annak meghatározására, hogy van-e hiba vagy rendellenes működési állapot.
Mi a reteszelés célja?
A reteszelés segít megelőzni a meghatározott nem biztonságos működési szekvenciákat. A kapcsolóberendezés kialakításától függően korlátozhatja a megszakító mozgását, a földelő-kapcsoló működését vagy a zárási műveleteket, amíg a szükséges feltételek teljesülnek.
Milyen szabványok vonatkoznak általában a középfeszültségű megszakítókra?
Az IEC 62271 a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó szabványok fontos családja. Az alkalmazandó alkatrész a berendezés típusától és kialakításától függ. Országos és regionális követelmények is alkalmazhatók.
Mi a különbség a rutinvizsgálat és a típusvizsgálat között?
A legyártott egységek rutinvizsgálatát végzik a vonatkozó gyártási követelményeknek való megfelelőség ellenőrzésére. A típusvizsgálat értékeli a terv teljesítményét meghatározott vizsgálati körülmények között, és általában a tervérvényesítés részeként végzik el.
Milyen műszaki információkat kell megadni a megszakító kiválasztásakor?
A fontos információk közé tartozik a rendszer feszültsége, névleges áramerőssége, frekvencia, rövidzárlati szint, szigetelési követelmények, beépítési hely, rögzített vagy kihúzható szerkezet, vezérlőfeszültség, védelmi funkciók, segédérintkezők, kivezetések elrendezése, környezeti feltételek, valamint a vonatkozó szabványok és tesztek.
A megszakító testreszabható egy adott kapcsolószekrényhez?
A termékcsaládtól függően a projektspecifikus követelmények magukban foglalhatják a szerelési méreteket, a kivezetések elrendezését, a vezérlőfeszültséget, a segédáramköröket, a mechanizmus konfigurációját, a védelmi interfészek és egyéb meghatározott műszaki paramétereket. A testreszabott konfigurációkat jóváhagyott műszaki dokumentumokkal kell ellenőrizni.
Mely iparágak alkalmazzák általában a vákuummegszakítási technológiát?
Az alkalmazások közé tartozik a közüzemi elosztás, alállomások, ipari üzemek, bányászat, megújuló energiát használó létesítmények, kereskedelmi épületek, közlekedési infrastruktúra, vízkezelés és egyéb középfeszültségű elektromos berendezések.
Miért kell a megszakítót és a kapcsolóberendezést együtt megadni?
A megszakítónak mechanikusan és elektromosan illeszkednie kell a kapcsolóberendezéshez. A gyűjtősín-interfészek, a kábelcsatlakozások, a vezérlőáramkörök, a reteszelők, a védelmi rendszerek, a szervizelési távolságok és a környezeti követelmények a teljes panelkonfigurációtól függenek.
Hogyan erősítheti meg a jobb megszakítóválasztás a középfeszültségű áramelosztást?
A középfeszültségű kapcsolóberendezések az egyik kulcsfontosságú interfész az elektromos hálózat és a rendellenes állapotok szabályozásáért felelős védelmi rendszer között. A megszakítónak folyamatos terhelési áramot kell hordoznia, megbízhatóan kell működnie, meg kell szakítania a meghatározott hibaáramokat, ellenállnia kell az elektromos és mechanikai igénybevételnek, és pontosan kommunikálnia kell a környező vezérlési architektúrával.
A vákuum-megszakítás gyakorlati alapot nyújt sok ilyen követelményhez. A lezárt megszakító ellenőrzött környezetet teremt az ívkioltáshoz, és támogatja a kompakt kapcsolóberendezés-konstrukciót. Maga a vákuum azonban csak egy eleme a teljes terméknek.
Az érintkezőrendszernek, az árnyékolási elrendezésnek, a szigeteléstartóknak, a működtető mechanizmusnak, a kapcsoknak, a vezérlőáramköröknek, a segédérintkezőknek és a burkolatnak együtt kell működnie. A mechanikai konzisztencia különösen fontos, mert a nyitó és záró mozgás határozza meg, hogy a megszakító milyen körülmények között látja el feladatát.
Ugyanilyen fontos az elektromos választás. A névleges feszültség és áram adja a kiindulási pontot, de a rövidzárlati áram, a szigetelési szint, a frekvencia, a hőmérséklet-emelkedés és a környezeti feltételek határozzák meg, hogy egy adott konfiguráció illeszkedik-e a tényleges hálózathoz.
A védelmi rendszer újabb réteget ad hozzá. Áramváltók, feszültségtranszformátorok, relék, kioldótekercsek, vezérlőteljesítmény, kommunikációs interfészek és reteszelők hozzák létre azt a láncot, amelyen keresztül az elektromos rendszer hibát észlel és reagál rá.
Az alkalmazás is számít. A közüzemi alállomások, ipari létesítmények, megújuló energia hálózatok, bányatelepek, kereskedelmi épületek, közlekedési infrastruktúra és kritikus létesítmények nem feltétlenül rendelkeznek azonos elektromos vagy környezetvédelmi követelményekkel.
A tesztelés és a dokumentáció adja a végső műszaki alapot. A rutinvizsgálatoknak, a típusvizsgálatoknak, a dielektromos értékeléseknek, a mechanikai tartóssági vizsgálatoknak, a rövidzárlati teszteknek, a hőmérséklet-emelkedés értékeléseinek, a telepítési ellenőrzéseknek és az üzembe helyezési eljárásoknak meg kell felelniük a berendezés végső konfigurációjának.
Egy megfelelően meghatározottVákuum áramkör megszakítóezért nem egyszerűen kapcsolókomponens. Egy integrált középfeszültség-védelmi architektúra része, amely összekapcsolja az elektromos megszakítást, a mechanikus működést, az érzékelést, a vezérlést és a rendszerbiztonságot.
Középfeszültségű megszakító konfigurációra van szüksége projektjéhez?
Comewilltámogatja a középfeszültségű kapcsolási megoldásokat közüzemi, ipari, megújuló energiával, kereskedelmi és infrastrukturális alkalmazásokhoz, olyan konfigurációkkal, mint az elektromos teljesítmény, a működési mechanizmusok, a védelmi interfészek, a szerelési elrendezések és a projektspecifikus műszaki követelmények. Az alkalmazás részleteiért és a technikai megbeszélésekért,lépjen kapcsolatba velünk.
