Vákuumos megszakítók (VCB)a középfeszültségű védelem aranyszabványává váltak, gyors ívkioltást, nulla üvegházhatású gázkibocsátást és minimális karbantartást kínálnak. Ez az átfogó útmutató választ ad a kritikus kérdésekre: Hogyan működnek a VCB-k? Mik a fő összetevőik? Hogyan viszonyulnak a vákuumkontaktorokhoz? És miért ezek az előnyben részesített technológia a közművek, az ipar és a megújuló energiaforrások számára? A vezető gyártó meglátásaivalComewill, ez a cikk felvértezi a mérnököket és a vásárlókat azzal a tudással, amellyel kiválaszthatják az alkalmazásukhoz megfelelő VCB-t.
A vákuum-megszakító hatékonysága abban rejlik, hogy nagy vákuumot – az egyik legjobb ismert elektromos szigetelőt – használják az ívek oltására. Amikor a VCB érintkezői elválnak, a kialakuló ív gyorsan kialszik, mivel szinte nincs olyan gázmolekula, amely fenntartaná a plazmát. Ez az AC hullámforma fél ciklusánál rövidebb megszakítási időt eredményez, minimálisra csökkentve a hibaenergiát és védve a későbbi berendezéseket. Ezenkívül a VCB-k környezetvédelmi szempontból jobbak, mint az SF₆ megszakítók, mivel nem bocsátanak ki üvegházhatású gázokat, így kulcsfontosságú technológiát jelentenek a fenntartható villamosenergia-hálózatok számára.
A működése aVCBgyors, pontos lépésekre bontható:
Ez az egész folyamat mikroszekundum alatt megy végbe, így a VCB-k kivételesen gyorsak és megbízhatóak mind a terhelési, mind a hibaáram-kapcsolásban.
A kiváló minőségű VCB több kritikus komponens összeállítása:
Míg mindkettő vákuummegszakítót használ, a VCB-k és a vákuumkontaktorok eltérő célokat szolgálnak. Az alábbi táblázat tisztázza a legfontosabb különbségeket.
| Funkció | Vákuum áramkör megszakító (VCB) | Vákuum-kontaktor |
|---|---|---|
| Elsődleges szerep | Védelem a hibaáramok (rövidzárlatok) és a ritka kapcsolás ellen. | Terhelések, például motorok és fűtőberendezések gyakori üzemi váltása. |
| Feszültség tartomány | 3 kV-tól 36 kV-ig (speciális modelleknél 40,5 kV-ig). | 15 kV-ig, jellemzően 200 A és 630 A között. |
| Tipikus terhelések | Transzformátorok, generátorok, kondenzátorok, nagymotorok, elosztó adagolók. | Motorok, világítás, fűtési körök és gyakran kapcsolt berendezések. |
| Kapcsolási frekvencia | Ritka (védelem és elszigetelés). | Nagyon gyakori (több ezer művelet). |
| Rövidzárlati besorolás | Magas (20 kA és 50 kA között jellemző). | Alacsonyabb (10 kA-ig). |
A vákuum-megszakítók számos előnyt kínálnak, amelyek a középfeszültségű alkalmazásokhoz a preferált választást jelentik:
A VCB-k többféle konfigurációban állnak rendelkezésre, hogy megfeleljenek a különböző környezeteknek és működési igényeknek.

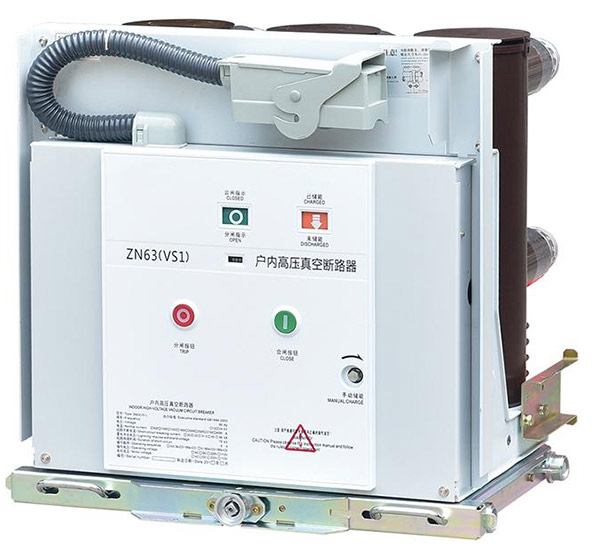

Kompakt egységek gyárak, kereskedelmi épületek és beltéri alállomások kapcsolóberendezéseibe történő beépítésre. Ilyenek például a széles körben használt VS1-12 fix és kihúzható típusok.
Alállomásokhoz és átviteli hálózatokhoz épített időjárásálló modellek, amelyek ellenállnak az esőnek, a szélnek és a szélsőséges hőmérsékleteknek.
A VCB-k az iparágak és az infrastruktúra széles spektrumában nélkülözhetetlenek:
1. válasz: Az elsődleges különbség az ívoltó közeg – a VCB-k vákuumot, míg az SF₆ megszakítók nyomás alatti gázt használnak. A VCB-k környezetbarátabbak (nincs üvegházhatású gázkibocsátás), gyorsabb a dielektromos visszanyerésük, és kevesebb karbantartást igényelnek a középfeszültségű alkalmazásoknál.
A2: A vákuum-megszakító élettartama le van zárva, normál körülmények között általában 10-20 évig bírja. A működtető mechanizmus mechanikai élettartama gyakran meghaladja a 30 000 műveletet.
3. válasz: Igen, de a speciális kondenzátorkapcsolós VCB-k vezérelt kapcsolással ajánlottak az elő-, bekapcsolási áramok és újraindítások minimalizálása érdekében, biztosítva az érintkezők hosszú élettartamát és a rendszer stabilitását.
4. válasz: A rutinszerű karbantartás a működési mechanizmusra, az elektromos csatlakozásokra és a vezérlőáramkörökre összpontosít – nem magára a vákuum-megszakítóra. Jellemző feladatok közé tartozik a szemrevételezés, az érintkezési ellenállás mérése és a 3-5 évenkénti mechanikai működési vizsgálatok.
A5: Abszolút. A kültéri VCB-ket kifejezetten időjárásálló burkolatokkal, kiváló minőségű szigetelőkkel és korróziógátló kezelésekkel tervezték, hogy ellenálljanak a zord környezeti feltételeknek.
A vákuum-megszakítók a modern középfeszültségű áramelosztás egyértelmű nyertesei, amelyek egyesítik a kiváló teljesítményt, a környezettudatosságot és a hosszú távú megbízhatóságot. Ahogy az iparág továbbra is fokozatosan megszünteti az SF₆-t, a jó minőségű VCB-k iránti kereslet várhatóan növekedni fog. A megbízható gyártó kiválasztása kulcsfontosságú ahhoz, hogy berendezése egyenletes teljesítményt és biztonságot nyújtson.
ComewillA vezető kínai gyár és beszállító a beltéri, kültéri és speciális VCB-k átfogó választékát kínálja. Termékeinket precízen tervezték, szigorúan tesztelték, és mind raktári rendelésekre, mind egyedi nagykereskedelmi projektekre rendelkezésre állnak. A Comewill választásával közvetlen gyári árakat, műszaki szakértelmet és rugalmas ügyfélszolgálatot kínál.
