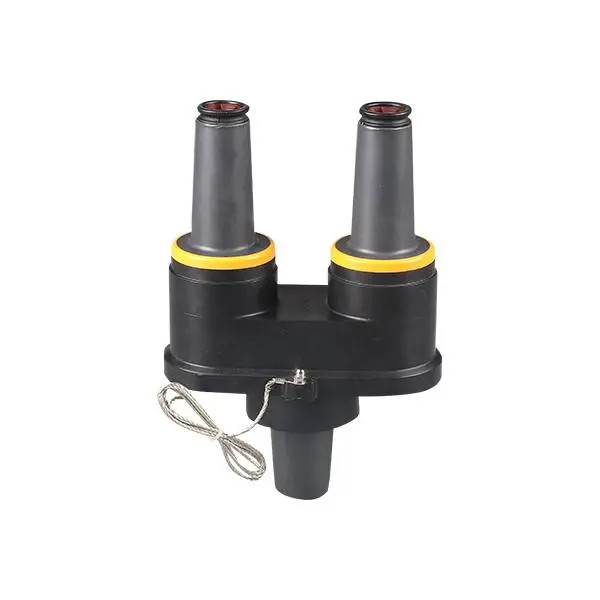

24KV 200A forgatható előtoló betét

Vásároljon 24KV 200A forgatható Feedthru Betétet a Comewilltől, egy megbízható kínai gyártótól és középfeszültségű kábeltartozékok szállítójától. Ez a 24 kV-os elosztórendszerekhez tervezett forgatható betáplálás lehetővé teszi a kettős persely kialakítását egyetlen perselyes kútból, lehetővé téve a radiális transzformátorok egyszerű átalakítását átmenő táprendszerré, miközben túlfeszültség-levezető védelmet is biztosít. A szabadalmaztatott nyomatékkorlátozó racsnis beépítéssel, EPDM szigeteléssel és teljesen árnyékolt merülő kialakítással a Comewill kiváló minőségű, nagykereskedelmi, testreszabott és raktáron lévő megoldásokat kínál a biztonságos és hatékony földalatti áramelosztáshoz.

Termék meghatározása

A 24KV 200A forgatható Feedthru Insert egy terhelésmegszakító tartozék, amelyet egy univerzális perselykútba szerelnek be olyan berendezéseken, mint például a betétre szerelt transzformátorok vagy kapcsolóberendezések. Két 200A-es terhelésmegszakító interfészt hoz létre, amelyek lehetővé teszik a mérnökök számára több kábel csatlakoztatását, túlfeszültség-levezetők telepítését vagy a radiális betáplálási rendszerek átmenő-elvezetéses konfigurációkká való átalakítását.

Alapvető műszaki jellemzők

1. Dual-interface Feedthrough Design

A betét két terhelésmegszakító interfészt tesz lehetővé egy perselyes kútból, megkönnyítve a radiális táptranszformátorok átmenő táptranszformátorokká alakítását, vagy soros villámhárító védelem hozzáadását. Ez nagymértékben javítja a hálózat rugalmasságát.

2. Szabadalmaztatott nyomatékkorlátozó racsnis mechanizmus

A beépített nyomatékkorlátozó racsnis kialakítás megakadályozza, hogy a szerelők véletlenül túlhúzzák a perselyek csavarjait. A megfelelő nyomaték elérésekor a mechanizmus hallható kattanást ad ki, ami biztosítja a pontos és biztonságos telepítést, miközben csökkenti a berendezés károsodásának kockázatát.

3. 360°-ban forgatható pozicionálás

A beszerelés után a betét teljes 360 fokkal elforgatható, így a mérnökök a kábelvezetési követelményeknek megfelelően pozícionálhatják a csatlakozókat. Ez a funkció leegyszerűsíti a beszerelést zárt transzformátorrekeszbe.

4. Kiváló minőségű EPDM szigetelés

A terméket kénkeményített EPDM szigetelő és félvezető gumiból öntötték, amely kiváló elektromos szigetelést, feszültségszabályozást és környezeti tömítést biztosít. Ha hozzáillő alkatrészekkel együtt használják, teljesen árnyékolt és merülő csatlakozási rendszert alkot.

5. Vizuális telepítésjelző

A persely gallérja körül található sárga reteszjelző gyűrű egyértelmű beszerelési megerősítést kínál. Amikor a gyűrűt teljesen lefedi a könyökcsatlakozó, a csatlakozás biztonságos. Ha látható, kiigazításra van szükség. Ez javítja a telepítés pontosságát és biztonságát.

Telepítés

A betét megfelelő felszereléséhez nincs szükség speciális szerszámokra. A megtisztított és bekent betétet egyszerűen egy perselykútba kell helyezni, és az óramutató járásával megegyező irányba forgatni. Amikor a nyomatékkorlátozó racsnis kiold, és hallható kattanást ad, a betét megfelelően lesz felszerelve és a megfelelő nyomatékkal meghúzva. Az óramutató járásával megegyező irányban történő folyamatos forgás lehetővé teszi a teljes 360°-os pozicionálást, hogy megfeleljen az alkalmazás követelményeinek. A feszültségmentesített betét eltávolításához egyszerűen forgassa el az óramutató járásával ellentétes irányba.

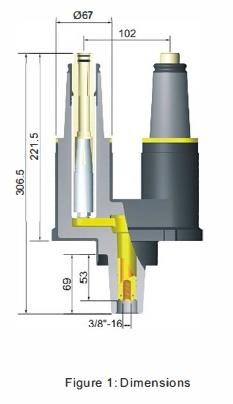

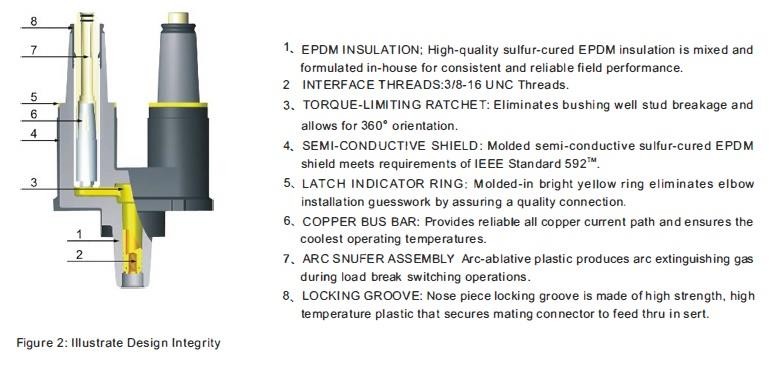

Leírás és méretek

GYIK

 1. Mire használható a 24KV 200A forgatható Feedthru Betét?

Középfeszültségű elosztórendszerekben használják két 200A-es terhelésmegszakító interfész létrehozására egy átvezető kútból, lehetővé téve a kábelcsatlakozásokat, a transzformátor átvezetését és a túlfeszültség-levezető telepítését.

2. Általában hol telepítik ezt a terméket?

Jellemzően alátétre szerelt transzformátorokba, földalatti kapcsolóberendezésekbe és áramelosztó szekrényekbe építik be a földalatti kábelhálózatokon belül.

3. Milyen csatlakozók kompatibilisek ezzel a betéttel?

A betét 200A-es terhelésmegszakító könyökcsatlakozókkal, könyöktúlfeszültség-levezetőkkel és azonos feszültségű berendezés-persely-kutakkal működik.

4. Támogatja-e a betét a föld alatti használatot?

Igen. Az EPDM szigetelésnek és a teljesen árnyékolt merülő kialakításnak köszönhetően megbízhatóan működik földalatti vagy kültéri környezetben.

5. Mi az előnye a forgatható kialakításnak?

A 360°-ban elforgatható pozicionálás rugalmas kábelvezetést tesz lehetővé, megkönnyítve a telepítést korlátozott transzformátor- vagy kapcsolóberendezési terekben.

6. Mit jelez a sárga jelzőgyűrű?

Ha a sárga gyűrű teljesen le van fedve, a könyökcsatlakozó megfelelően van felszerelve. Ha továbbra is látható, a csatlakozást módosítani kell.
