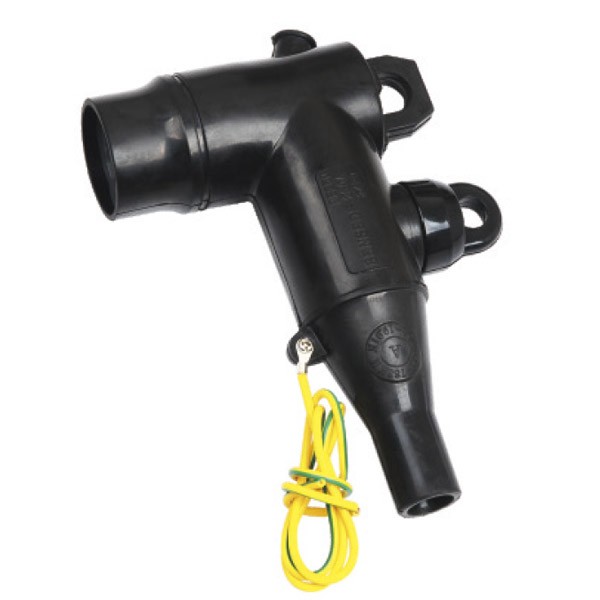

24KV 250A tehermentesítő könyökcsatlakozó

A Comewill gyári minőségi ZT-24/250 24kV 250A Loadbreak könyökcsatlakozója megbízható minőséggel megfelel az Ön nagyfeszültségű csatlakozási beszerzési igényeinek.
Illessze a megfelelő perselyhez vagy dugóhoz, és ez a csatlakozó teljesen árnyékolt, teljesen merülő, szétválasztható csatlakozást biztosít. Még nedves, zord környezetben is stabilan működik. Vannak beépített kapacitív tesztpontok is – ezek segítségével ellenőrizheti az áramkör állapotát vagy telepítheti a hibajelzőket, ami megkönnyíti a karbantartást és a hibaelhárítást.
Egy másik nagy előny: nincs szükség minimális fázistávolságra. Felszerelheti függőlegesen, vízszintesen vagy bármilyen szögben a kettő között. Ez a rugalmasság sok vesződséget megkímél a helyszíni telepítés során, a különböző projektbeállításokhoz igazítva.
Vásárlási igényeihez jó árakat, rugalmas MOQ-kat és pontos szállítást kínálunk, hogy az ellátási lánc zökkenőmentesen működjön. Tömeges megrendelésekre, teszteléshez szükséges mintákra vagy a testreszabáshoz szükséges technikai támogatásra van szüksége? Csapatunk azért van itt, hogy segítsen.
Ha kiváló minőségű tehermentesítő könyökcsatlakozókat keres, lépjen kapcsolatba velünk. Ígérjük, hogy költséghatékony, megbízható termékeket biztosítunk projektjeihez.

Jellemzők:

◆ Párosítsa a 24KV 250A tehermentesítő könyökcsatlakozót a megfelelő persellyel vagy dugóval, és teljesen árnyékolt, teljesen lemeríthető, szétválasztható csatlakozást biztosít.
◆ Beépített kapacitív tesztpont – segítségével ellenőrizheti az áramkör állapotát vagy telepítheti a hibajelzőt.
◆ Nincs szükség minimális fázishézagra.
◆ Rögzítési lehetőségek: függőleges, vízszintes vagy bármilyen szög között.

Alkalmazás

◆ Polimer kábelek transzformátorokhoz, kapcsolóberendezésekhez, motorokhoz és egyéb berendezésekhez történő csatlakoztatására szolgál egy előre megformázott, szétválasztható csatlakozón keresztül.
◆ Beltéri és kültéri telepítésre egyaránt alkalmas.
◆ 24 kV rendszerfeszültségig működik.
◆ Folyamatos áramerősség 250 A (300 A túlterhelést képes kezelni 8 órán keresztül).

A kábel adatai

- Polimer kábelek (például XLPE, EPR)
- Réz vagy alumínium vezetékek
- Félvezető vagy fém képernyők
- Vezeték mérete: 25-120 mm²

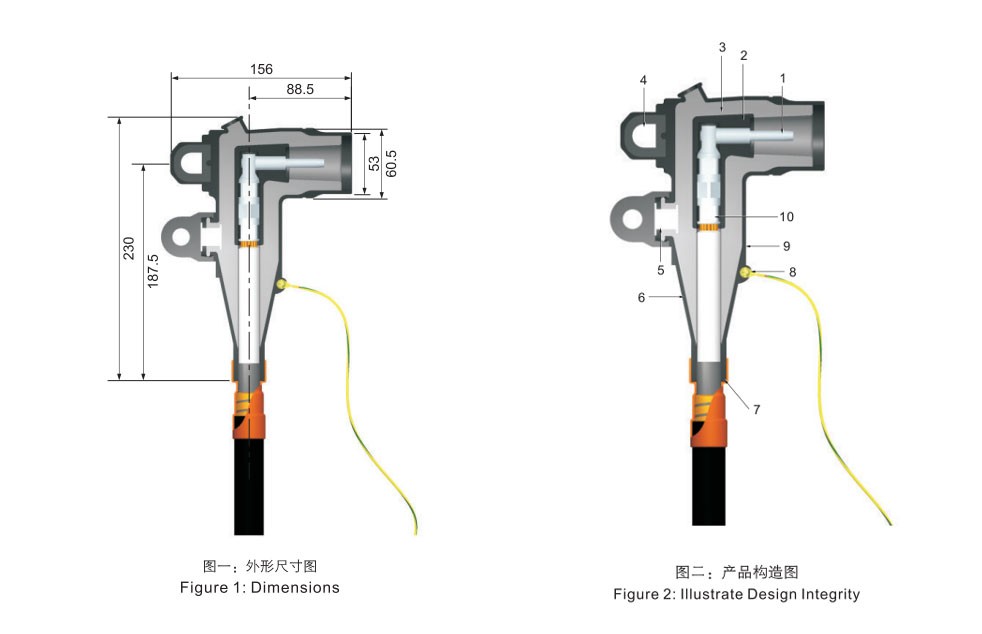

Termék felépítése:

1. Vezetőrúd: Az általunk biztosított hatszögletű kulccsal csavarja be az ónozott rézcsapot a vezető érintkezőjébe – könnyen felszerelhető.
2. Félvezető betét: Ez egy öntött EPDM vezető gumi képernyő, amelyet főként az elektromos feszültség szabályozására használnak.
3. Szigetelés: Az öntött EPDM szigetelőgumit saját gyárunkban állítjuk elő és keverjük össze, így a minőség garantált.
4. Húzószem: Ez egy kapszulázott, rozsdamentes acél húzószem reteszeléssel, amely segíti a fogantyú elhelyezését.
5. Kapacitív tesztpont: Ez a pont lehetővé teszi az áramkör állapotának ellenőrzését. Van egy öntött EPDM vezető gumisapka is, hogy vízálló legyen.
6. Feszültségmentesítés: A külső képernyőt és a kábeladaptert úgy tervezték, hogy enyhítse a kábel feszültségét.
7. Kábeladapter: A nyílás úgy van méretezve, hogy szorosan illeszkedjen (interferencia illesztés), így vízzáró tömítést tud fenntartani.
8. Grounding Eye: Közvetlenül a külső képernyőbe van öntve, és a földelő vezeték csatlakoztatására szolgál.
9. Félvezető árnyékolás: Öntött EPDM vezető gumi csatlakozik a kábel árnyékolójához. Ez folyamatosan tartja a képernyőt, és biztosítja, hogy az egész egység földpotenciálon legyen.
10. Vezető kábelsaru: Ez egy tehetetlenségi hegesztésű bimetál kompressziós csatlakozó, amely réz és alumínium vezetékekkel egyaránt kompatibilis.

GYIK

1. kérdés: Mi a fő funkciója a 24 kV-os 250A terheléses könyökcsatlakozónak?
V: Lehetővé teszi a feszültség alatt álló középfeszültségű áramkörök biztonságos csatlakoztatását és leválasztását, miközben megőrzi a teljes szigetelést és az ívvezérelt kapcsolási teljesítményt.

2. kérdés: Használható ez a csatlakozó kültéren vagy földalatti rendszerekben?
V: Igen, teljesen árnyékolt és merülőképes, így alkalmas földkábelrendszerekhez, kültéri alállomásokhoz és zord környezeti feltételekhez.

Q3: Milyen kábelekkel kompatibilis?
V: Támogatja a polimer szigetelésű kábeleket, például az XLPE-t és az EPR-t 25-120 mm²-es réz- vagy alumíniumvezetőkkel.

4. kérdés: A telepítéshez speciális szerszámok vagy szigorú pozicionálás szükséges?
V: Nincs szükség speciális szerszámokra, és támogatja a rugalmas telepítést függőleges, vízszintes vagy ferde helyzetben, fázistávolság-korlátozás nélkül.
