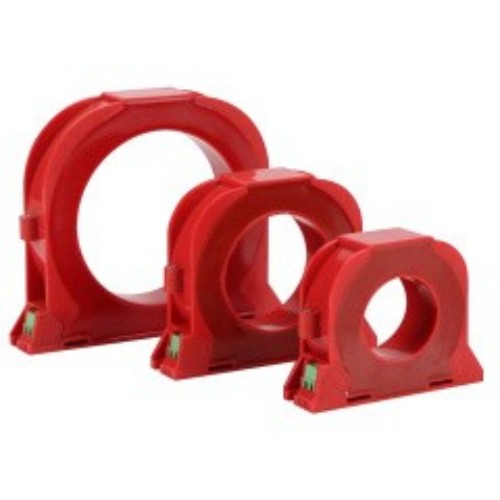

Professzionális kínai gyártóként a Comewill személyre szabott CTK típusú nulla sorrendű áramtranszformátort szeretne kínálni. Az it fő funkciója, hogy rögzítse az áram nulla sorrendű összetevőjét – a háromfázisú áramok összegét, amelyet az iparban „semleges vezetékáramnak” is neveznek, mivel az áramnak ez a része a háromfázisú rendszer nullavezetőjében folyik. Az árambiztonsági védelmi követelményeket támasztó beszerzési projekteknél ennek a terméknek a precíz észlelési teljesítménye a fő szempont, amely nagyon alkalmas különféle forgatókönyvekre, amelyek megbízható földelési hiba figyelést igényelnek.
A gyakorlatban a CTK típusú nulla sorrendű áramváltókat relévédelmi eszközökkel vagy jelrendszerekkel együtt fogják használni. Amikor nulla sorrendű földelőáram lép fel az áramrendszerben (például áramütés vagy szivárgási hiba az áramkörben), a transzformátor szekunder oldala a megfelelő nulla sorrendű áramot bocsátja ki, ami kiváltja a másodlagos vezetékre csatlakoztatott berendezés működését, például az áramellátás megszakítását, riasztási jelzéseket stb., végső soron az áramkör és a berendezés védelmét és felügyeletét. A vásárló számára a zökkenőmentes együttműködés a támogató berendezésekkel nagyban növeli a termék gyakorlati alkalmazási értékét.
Telepítéskor ezt a transzformátort általában háromfázisú rendszer nullavezetőjére szerelik fel, és a nulla sorrendű áramkomponenssel arányos jelet tud kiadni. Érdemes megemlíteni, hogy kis hibaáram esetén is pontosan képes észlelni a földelési hibákat, ami megoldja az elektromos biztonságvédelem egyik kulcsproblémáját. Ezzel elkerülhető a berendezések meghibásodása miatti károsodása, és csökkenthető a személyzet áramütésének veszélye. Ezért népszerű beszerzési lehetőség az áramelosztó rendszerekben, motorvezérlő központokban és más elektromos berendezésekben, amelyek hajlamosak földelési hibákra.
Ha CTK típusú nulla sorrendű áramváltók tömeges beszerzésére, testreszabására vagy műszaki konzultációra van szükség, a Welcome (Wenzhou) Electric Co., Ltd. professzionális egyablakos szolgáltatásokat tud nyújtani a különböző területeken, például iparban, kereskedelemben és infrastruktúrában megvalósuló projektek változatos igényeinek kielégítésére.
| Elektromos paraméterek | Mechanikai paraméterek | ||
| Frekvencia | 50-400 Hz | Héj | ABS (égésgátló 94-V0) |
| Névleges bemenet | 10mA~5A | Orsó | PBT |
| Mérési tartomány | 10%In~130%In | vasmag | Ni acél/nanokristályos |
| Névleges teljesítmény | 0~1v (A vagy) 0~0,25mA | Belső szerkezet | Környezetbarát epoxigyanta öntvény |
| Arány különbség | ≤±0,1% | Építési terv | Csavaros rögzítés |
| Fáziskülönbség | ≤±10 | Üzemi hőmérséklet | -25 ℃ ~ +75 ℃ |
| Dielektromos szilárdság | 2,5KV/1mA/1perc | Környezeti páratartalom | ≤85% |
| Szigetelési ellenállás | DC500V/1000MΩ/perc | Bekötési módszer | Sorkapocs típusa/árnyékolt csavart huzal 1,5 m |

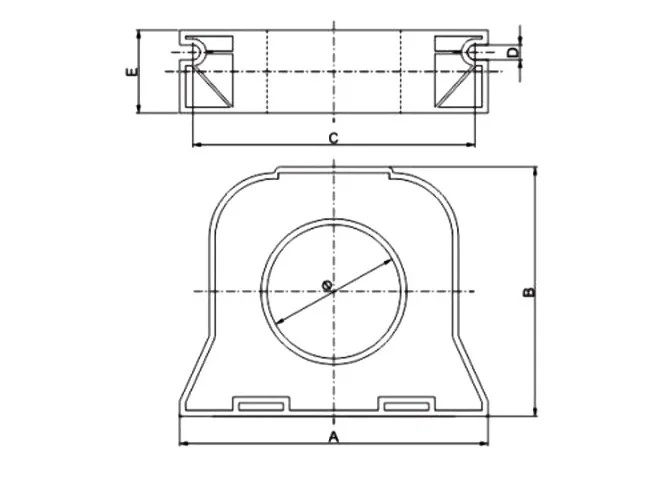

Mechanikai méret (csak referenciaként)
| Modell specifikációk | Méretek | ||||||
| Referenciaáram | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1, fő előnyei
Pontosan képes érzékelni a kiegyensúlyozatlan áramokat: A CTK típusú nulla sorrendű áramváltókat kifejezetten háromfázisú áramellátó rendszerekhez tervezték, és képesek mérni a háromfázisú áramok összegéből képzett kiegyensúlyozatlan áramokat. Ha egy vagy több fázisvezetőből hibaáram szivárog a földre, azaz földelési hiba lép fel, az időben észlelhető.
Rendkívül nagy érzékenység: ez a transzformátor kis földzárlati áramokat is képes érzékelni. Ily módon megakadályozhatja a berendezések meghibásodások miatti meghibásodását, csökkentheti a személyzet áramütésének kockázatát, és biztonságosabbá teheti az elektromos rendszer működését.
Pontos mérés: A helyszínen erős zaj vagy egyéb interferencia jelenlétében is pontos mérési eredményeket biztosít a CTK típusú nulla sorrendű áramváltókhoz, amelyek megbízható adattámogatást nyújthatnak a későbbi védelmi műveletekhez.
Telepítés az áramkör érintése nélkül: Különösen kényelmes az áramkör leválasztása vagy a terhelés leállítása nélkül telepíteni. Egyszerűen helyezze a háromfázisú rendszer nullavezetőjére anélkül, hogy ez befolyásolná a rendszer normál működését.
Széles alkalmazkodóképességi frekvencia: A munkafrekvencia 50 Hz-től 400 Hz-ig terjedhet, és jó kompatibilitás mellett képes alkalmazkodni bármely általános villamosenergia-használati forgatókönyvhöz.
Nem befolyásolja az áramkör működését: Maga a terhelés nagyon alacsony, ami az áramkör működését nem befolyásolja jelentős mértékben, és nem befolyásolja a rendszerben lévő többi mérőberendezés pontosságát, biztosítva a teljes elektromos rendszer stabil működését.
Elektromos tűzfigyelési forgatókönyv
Tűz- és szivárgásvédelmi rendszer
Elektromágneses relé védelmi berendezés
Mikroszámítógép-védelmi berendezések stb
