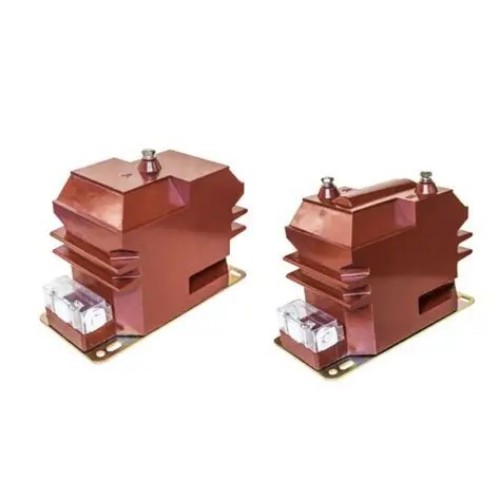

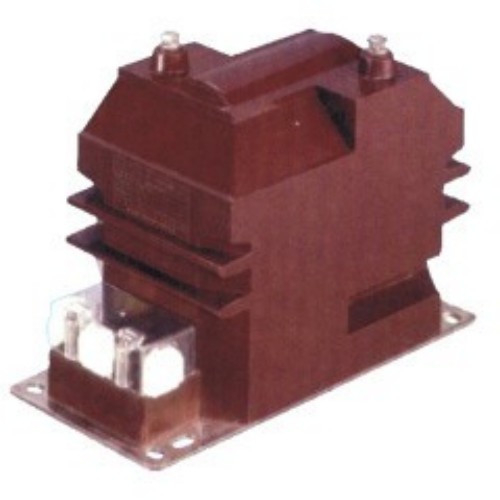

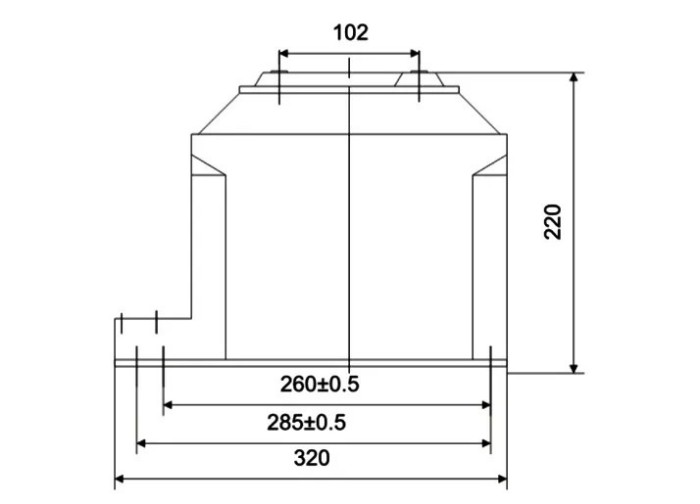

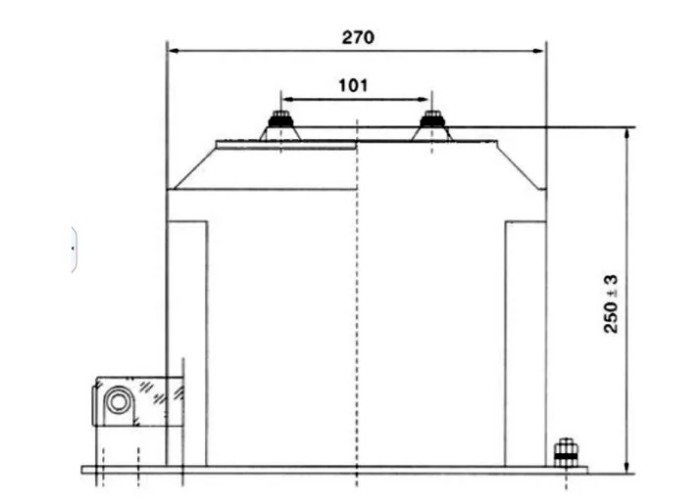

A kiváló minőségű JDZ10-3/6/10A feszültségtranszformátort a kínai Comewill gyártó kínálja. Kritikus alkalmazásokhoz tervezték, megbízható teljesítményt nyújtanak a feszültségméréshez, az energiaméréshez, a valós idejű felügyelethez és a relévédelemhez középfeszültségű villamosenergia-rendszerekben.
A JDZ10 sorozatot 3 kV, 6 kV és 10 kV feszültségszintre tervezték, 50 Hz-es és 60 Hz-es frekvenciákkal is kompatibilisek, így a különféle középfeszültségű üzemi körülményekhez is alkalmazkodnak. Az IEC 186 és GB1207-2006 szabványok szigorú betartásával gyártott transzformátorok stabil és megbízható alapot biztosítanak a rendszer méréséhez és védelméhez. Megbízható kínai gyárként a Comewill biztosítja, hogy minden egység megfeleljen a szigorú minőségi követelményeknek.

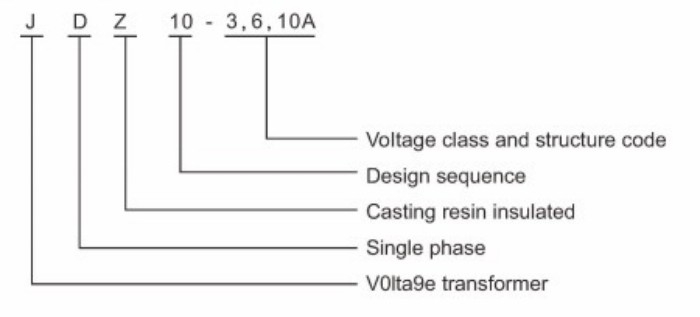

A Comewill RZL-10 és JDZ10-3/6/10 feszültségtranszformátorainak modelljelölése egyértelműen meghatározza az eszköz alapvető tulajdonságait:
J: Feszültségtranszformátor – a berendezés kategóriáját határozza meg.
D: Egyfázisú – alkalmas egyfázisú energiarendszeri alkalmazásokhoz.
Z: Epoxigyanta öntött szigetelés – növeli a szigetelés teljesítményét és tartósságát.
3, 6, 10: Feszültségszintek – a 3 kV-os, 6 kV-os és 10 kV-os rendszerekkel való kompatibilitást azonosítja.
A transzformátorok támogatják az egyfázisú és háromfázisú huzalozási konfigurációkat is, rugalmasságot biztosítva a különféle telepítési követelményekhez.

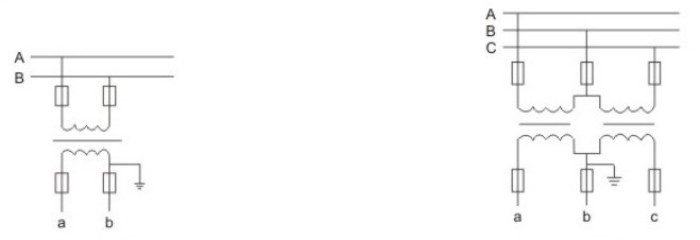

Egyfázisú vezetékes kapcsolási rajz
Háromfázisú vezeték kapcsolási rajza
Egyfázisú vezeték kapcsolási rajza Háromfázisú vezeték kapcsolási rajza
Az optimális teljesítmény és a meghosszabbított élettartam érdekében a Comewill JDZ10-3/6/10A feszültségtranszformátorhoz a következő működési feltételek ajánlottak:
Tengerszint feletti magasság: 3000 méteres tengerszint feletti magasságig beépítésre alkalmas, nagy magasságú területeken, speciális módosítások nélkül, stabilan működik.
Környezeti hőmérséklet: -5°C és +40°C közötti üzemi hőmérséklet-tartomány a szigetelés romlásának és a pontosság eltérésének megelőzése érdekében.
Relatív páratartalom: Maximum 65% 20°C-on a belső alkatrészek nedvesség okozta öregedésének elkerülése érdekében.
Szennyezettségi szint: II. osztályú szennyezett környezetekhez tervezve, képes kezelni a kisebb beltéri vagy kültéri szennyeződéseket.
Telepítési környezet: A burkolat és a belső tekercsek védelme érdekében korrozív gázoktól mentesnek kell lennie.
Ha a telepítési környezet különleges (például magas páratartalom és korrozív gázok), előzetesen kommunikálhat az alkalmazkodási terv testreszabása érdekében!
A JDZ10-3/6/10A feszültségtranszformátor a GB20840.3-2013 és GB20840.1-2010 szabványok szerint készül, biztosítva a nemzeti követelményeknek való teljes megfelelést. A legfontosabb specifikációk a következők:
Terhelési teljesítménytényező: cos Φ = 0,8 (lag), igazítva a hagyományos szekunder áramkör jellemzőihez.
Kúszótávolság: II. szintű szennyeződésre tervezve, minimálisra csökkentve a szigetelés áttörésének kockázatát.
Teljesítmény: Stabil mérési és védelmi reakció normál működési feltételek mellett.
| Írja be | Névleges feszültségarány (V) | Frekvencia (Hz) | Pontossági osztály és névleges kimenet (VA) | Limit Output (VA) | Névleges szigetelési szint (kV) | Megjegyzés | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3,6/25/40 | Ugyanaz, mint az RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7,2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3,6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7,2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3,6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7,2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3,6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7,2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 12/42/75 | ||
1. Melyek ennek a JDZ10-3/6/10A feszültségtranszformátornak a legfontosabb jellemzői?
Epoxigyanta öntvény szigetelés, teljesen tömített, egyfázisú kialakítás, kompakt méret és nagy tartósság.
2. Milyen feszültségszintek és frekvenciák támogatottak?
3kV, 6kV és 10kV, kompatibilis az 50Hz-es vagy 60Hz-es rendszerekkel.
3. Milyen szabványoknak felel meg?
IEC 186 és GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. Mik a szükséges működési feltételek?
Tengerszint feletti magasság ≤3000m, hőmérséklet -5°C és +40°C között, páratartalom ≤65% 20°C-on, II. osztályú szennyezettségi szint, nincs korrozív gáz.
5. Testreszabható speciális környezetekhez?
Igen, a Comewill testreszabást kínál magas páratartalomhoz vagy korrozív körülményekhez.
6. Mit jelentenek a mintabetűk?
J = feszültségtranszformátor, D = egyfázisú, Z = epoxigyanta öntött szigetelés, 3/6/10 = feszültségszint.
7. Milyen pontossági osztályok állnak rendelkezésre?
0,2, 0,5, 1 és 6P, 15 VA és 90 VA közötti névleges kimenettel.
