Professzionális kínai gyártóként a Comewill személyre szabott LMZJ1-0.5 áramtranszformátort szeretne kínálni, amelyet műgyanta szigetelés-öntési technológiával finomítottak, és rögzített alaplemez beépítési módot alkalmaz. A jobb működési stabilitás és a hosszú távú tartósság révén a beszerzési partnerek karbantartási költségeit a kezdetektől megtakarítja. Számos nagy pontosságú 0,2, 0,5, 0,2 és 0,5 s sebességváltót kínál, amelyek könnyedén fedezik a különböző alkalmazási igényeket különböző forgatókönyvekben.
A kompakt szerkezeti kialakítás rugalmasabbá teszi a telepítést és az üzembe helyezést, a felső szintű biztonsági konfiguráció és az ultra hosszú élettartam kettős támogatása pedig az LMZJ1-0.5 áramtranszformátort megbízható választássá teszi a modern kisfeszültségű rendszerek beszerzésében. Érdemes megemlíteni, hogy ez a kisfeszültségű transzformátor kiváló magas hőmérséklet- és szennyeződésállósággal rendelkezik, és még zord körülmények között is stabilan működik, maximalizálva minden beszerzési beruházás értékét.

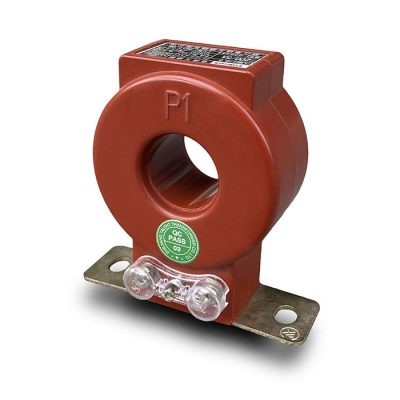

Az LMZJ1-0,5 Current Transformer magja egy hidegen hengerelt, orientált szilikon acéllemezekből készült kör alakú vasmag – ez a precíziós tekercselés a kulcs a mágneses hatékonyság maximalizálásához és a megbízható működés alapjainak lefektetéséhez.
A szekunder tekercs egyenletesen van körbetekerve a kör alakú vasmag körül, amely egy gondosan megtervezett elrendezés, amely egyenletes teljesítményt biztosít minden működési körülmény között, és kiküszöböli az egyenetlen kimeneti problémákat.

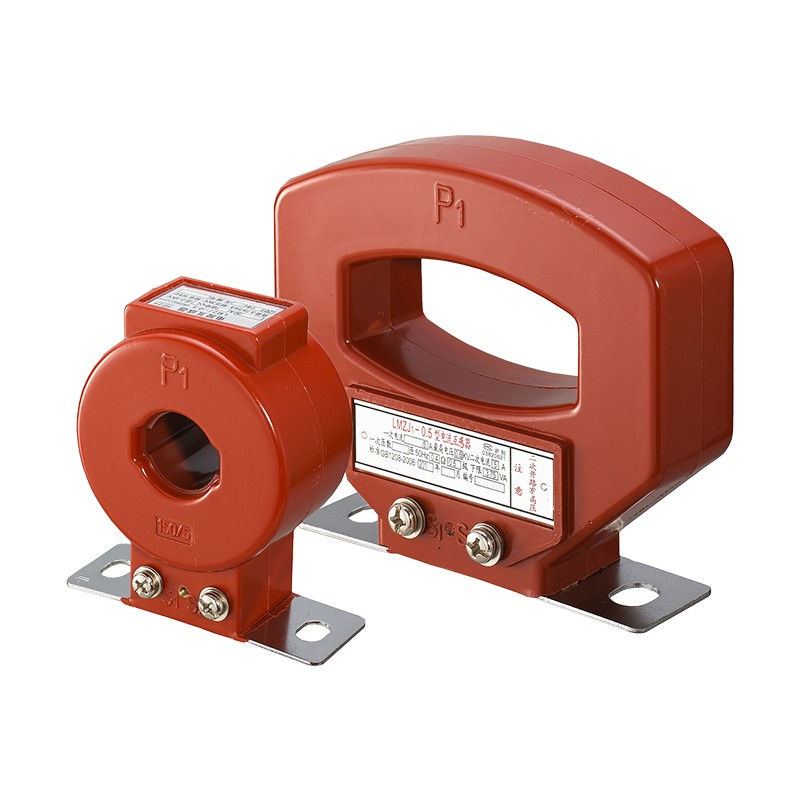

A középső ablak a termék közepén fut át, és a gyűjtősínek zökkenőmentes integrálására szolgál, míg az alján található masszív aljzat biztonságosabb és stabilabb beépítési pontot biztosít a terméknek, megkönnyítve a beszerelést.
A teljes alkatrész telítetlen műgyanta szigetelőanyagból van öntve. Ez az erős burkolat nemcsak a tartósságot növeli, hanem a biztonságot is, és megvédi a belső alkatrészeket a környezeti nyomástól, így a transzformátor rugalmassá válik a különböző munkakörnyezetekben.
| Elektromos paraméter | Mechanikai paraméter | ||
| Frekvencia | 50/60 Hz | Ügy | PC/UL94-V0 |
| Névleges bemenet | 5A-5000A | Orsó | PBT |
| Mérési tartomány | 5% -120% In | Mag | Szilikon acél |
| Névleges kimenet | 1A, 5A | Építés | Csavar |
| Arány feszültség | 0,72 KV (AC) | Üzemi hőm | -25℃～＋75℃ |
| Dielektromos szilárdság | 3.0KV/1mA/1min | Működési páratartalom | ≤85% |
| Szigetelési ellenállás | DC500V/100MΩ min | Kimeneti csatlakozás | Terminál |
| Modell | Elsődleges / Másodlagos | Gyűjtősín furat méretei (mm) | Névleges terhelés (VA) | Pontossági osztály | Névleges feszültség |
| LMZJ1-0,5 30 | 5/5A~300/5A | ø=31 mm | 2,5-5 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 35 | 5/5A~300/5A | ø=35 mm | 2,5-5 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 40 | 200/5A~500/5A | ø=42mm | 5 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 50 | 400/5A~600/5A | ø=56 mm | 5 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 80 | 750/5A~1200/5A | ø=83mm | 10-20 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 100 | 800/5A~2000/5A | ø=102 mm | 10-30 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 140 | 2000/5A ~ 4000/5A | ø=142 mm | 15-30 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |
| LMZJ1-0,5 180 | 5000/5A ~ 6000/5A | ø=182mm | 15-30 | 0,2S 0,5S 0,5 | 0,72 KV (AC) |

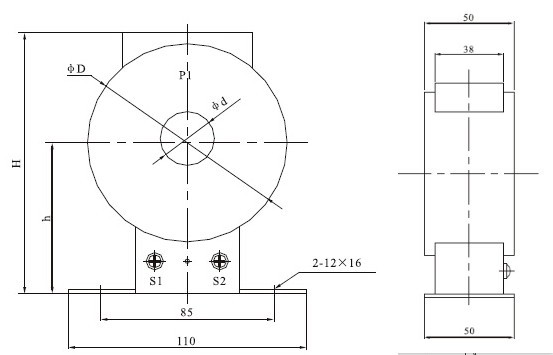

| Írja be | Jelenlegi arány | H | h | φD | φd |
| LMZ1-0,5 | 5-300/5 | 117 | 68 | 90 | 30 |

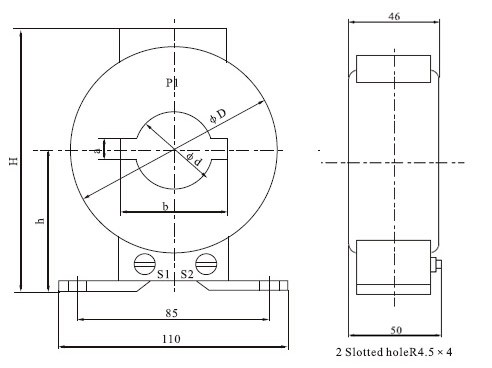

| Írja be | Jelenlegi arány | H | h | φD | φd | a | b |
| LMZJ1-0,5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

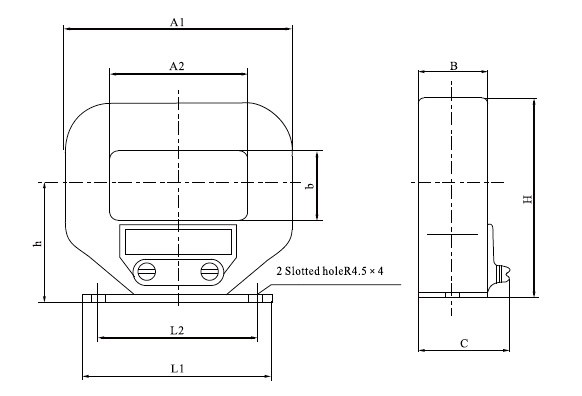

| Írja be | Jelenlegi arány | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0,5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
