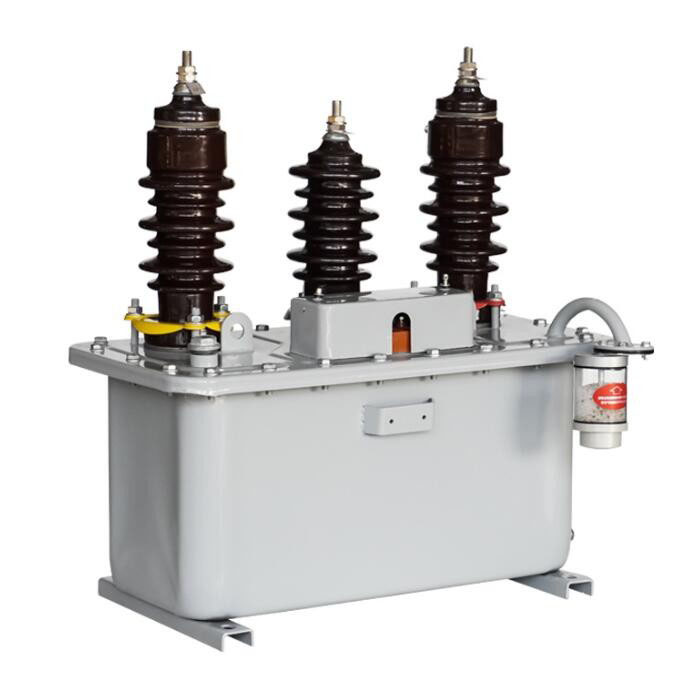

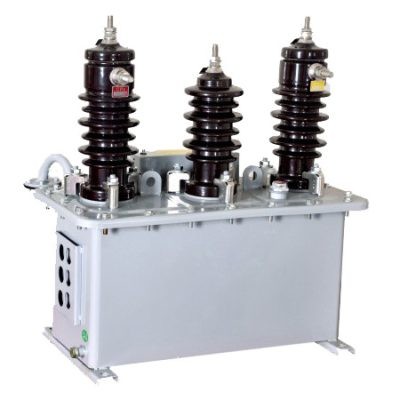

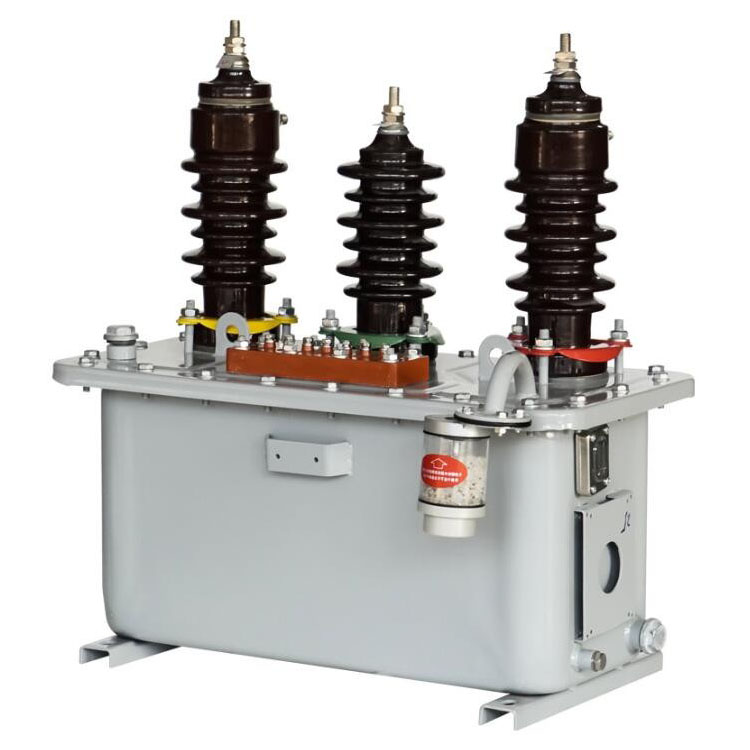

JLS-6/10 kültéri, olajba merülő kombinált transzformátor

A Comewill gyár strapabíró JLS-6/10 kültéri, olajba merülő kombinált transzformátora nemcsak páraálló, hanem jó teljesítményű is: nagy kapacitású, kis méret, könnyű súly, kényelmes szállítás és telepítés. A vezetékezés háromfázisú V/V típust használ, amely pontosan tudja mérni az áramot, a feszültséget és számítani az elektromos energiát, és ellenáll a bonyolult kültéri munkakörülményeknek is.

Alkalmas 50-60 Hz-es váltakozó áramú áramkörökhöz, maximum 10 kV névleges feszültséggel, a JLS-6/10 kültéri olajbemerítésű kombinált transzformátor mind a vidéki, mind az ipari alállomások kültéri mérési igényeit kielégíti. A beszerzési igényeknek megfelelően teljesítmény- és meddőenergia-mérőkkel is felszerelhető, ami sokkal felhasználóbarátabb, mint a hagyományos olajos transzformátorok. Határozottan a megfelelő választás a régi berendezések cseréjére.

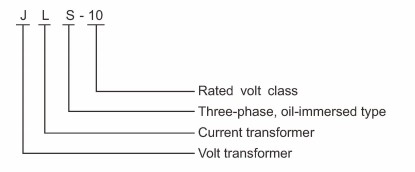

Típusmegnevezés

Építés

A JLS-6/10 kültéri olajbemerített kombinált transzformátor mérődoboza moduláris felépítésű, amely két egyfázisú feszültségtranszformátort (PT) és két áramváltót (CT) tartalmaz. Mind a PT, mind a CT elektromágneses szerkezetek, csavarokkal rögzítve az üzemanyagtartály lemezeihez, kompakt és robusztus elrendezéssel.
Az üzemanyagtartály négyzet alakú kialakítású, jó tömítéssel. A doboz fedelét és a doboztestet csavarok kötik össze a tömítés érdekében. A doboz fedelén két emelőgyűrű található a felszerelés egyszerű emeléséhez és szállításához. Az üzemanyagtartály oldala olyan kulcselemekkel van felszerelve, mint az olajszintmérő, a földelő csavar és az olajleeresztő szelep, amelyek megkönnyítik a napi működés felügyeletét, a földelés védelmét és az olajleeresztő karbantartását.
Ez a szerkezeti kialakítás teljes mértékben figyelembe veszi a kültéri használati környezetet, biztosítva a berendezés stabil és megbízható működését különféle zord körülmények között.

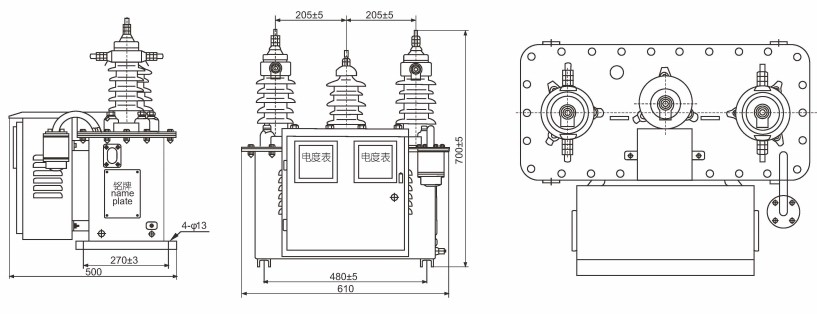

A telepítés vázlata és méretei

Teljes méretek: JLS-6kV, 10kV (0.2 osztály, 0.2S osztály)， 6KV és 10KV feszültségű rendszerekben való használatra alkalmas.

Biztonsági óvintézkedések: Üzemeltetés előtti ellenőrzés

A JLS-6 és JLS-10 kültéri olajbemerítésű kombinált transzformátorok üzembe helyezése előtt el kell távolítani a nedvességálló készülék közepén lévő puffergumi szellőzőnyílásainak eltömődését. A szellőzőnyílást akadálymentesen kell tartani, különben befolyásolja a berendezés normál működését.
Ez a lépés a berendezés üzembe helyezése előtt szükséges ellenőrzési tétel, melynek megerősítésére a helyszíni átvétel során ajánlott koncentrálni.

Rendeléskor kérjük, adja meg a következőket:

Ahhoz, hogy a Welcome (Wenzhou) Electric Co., Ltd.-től vásárolhasson JLS-6/10 kültéri, olajba merülő kombinált transzformátorokat, és hogy könnyen használhatóvá és kompatibilissé tegyék őket a rendszerrel, néhány kulcsfontosságú szempontot érdemes megjegyezni:
A paraméteregyeztetésnek pontosnak kell lennie
Átalakítási arány: Mekkora a CT (áramváltó) és PT (feszültségváltó) fajlagos feszültség- és áramtranszformációs aránya, amelyre szüksége van? Adja meg nekünk ezt a két számot, hogy megbizonyosodjunk arról, hogy összhangban vannak az elektromos hálózatával.
Pontosság: Milyen szintű pontosságot szeretne (például 0,2 vagy 0,2 S)? A másodlagos kimenethez is vannak olyan paraméterek, amelyeknek meg kell felelniük a mérési követelményeknek.
Környezet: Milyen követelmények vonatkoznak a berendezés szigetelési szintjére? Ismernünk kell a helyszíni működési környezetet, így a hőmérsékletet, a tengerszint feletti magasságot, a korrozív gázok jelenlétét, hogy ott "elbírjon".
A minőségnek és a tanúsításnak megbízhatónak kell lennie
Tekintse meg a márkát és a képesítéseket: Válasszon egy erős és jó hírű márkát, például a Welcome (Wenzhou) Electric Co., Ltd.-t. Ellenőrizze, hogy a termék megfelel-e a hiteles intézmények, például a State Grid és a Southern Power Grid hálózati hozzáférési tesztjén.
Összpontosítson az alapvető alkatrészekre: Ismerje meg az alapvető alkatrészek anyagait és folyamatait, mint például a transzformátorok vasmagja, tekercselése és olajtartálya. A kiváló minőségű termékek általában szilárd anyagokat és kiváló kivitelezést használnak.
A telepítésnek és a karbantartásnak kényelmesnek kell lennie
Telepítési kényelem: Vegye figyelembe a berendezés méretét és súlyát, valamint a helyszíni beépítés körülményeit (például a villanyoszlopok teherbíró képességét és a telepítési helyet). A JLS sorozat osztott kialakítása általában kényelmesebb a helyszíni telepítéshez és karbantartáshoz.
Kényelmes-e a karbantartás: Érdeklődjön, hogy az alkatrészek, például biztosítékok és földelőcsavarok karbantartása kényelmes-e. Egy jól megtervezett termék feleannyi erőfeszítéssel karbantartható.
Az értékesítés utáni szolgáltatást garantálni kell
A jótállási időszaknak egyértelműnek kell lennie: ismerje meg a termék jótállási idejét és terjedelmét. A magabiztos gyártó hosszabb garanciaidőt biztosít.
Műszaki támogatást kell biztosítani: olyan beszállítókat válasszon, akik időben technikai támogatást és helyszíni szolgáltatásokat tudnak nyújtani. Ha probléma adódik a kültéri berendezéssel, a válaszadási sebesség döntő jelentőségű.
