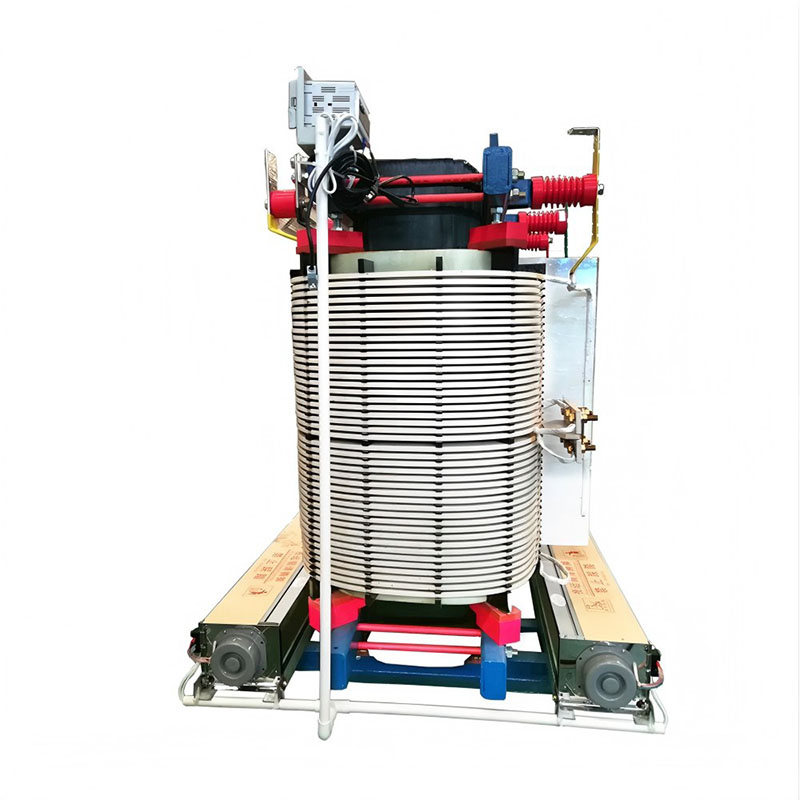

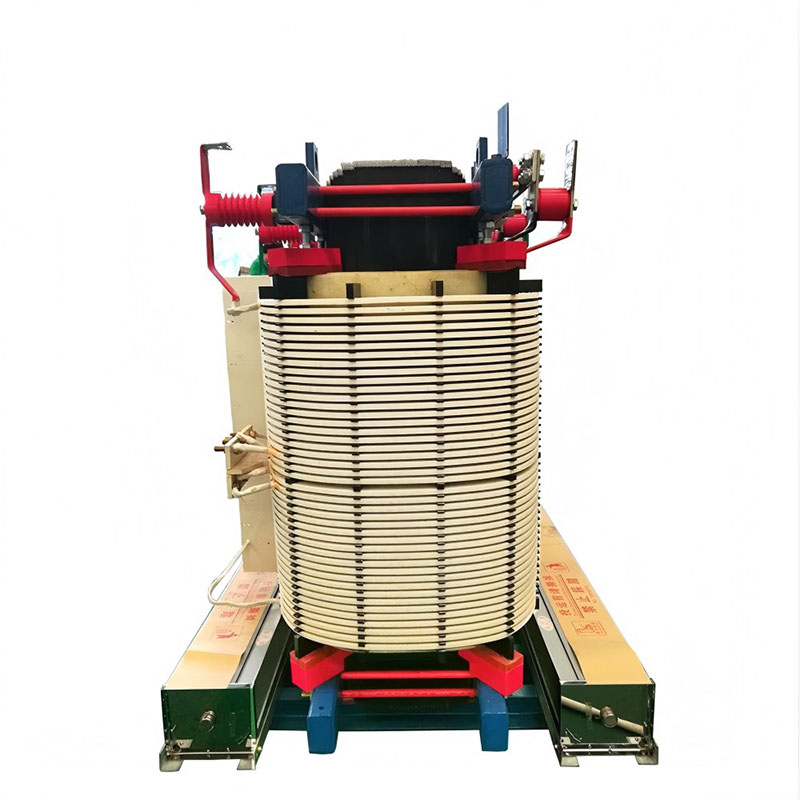

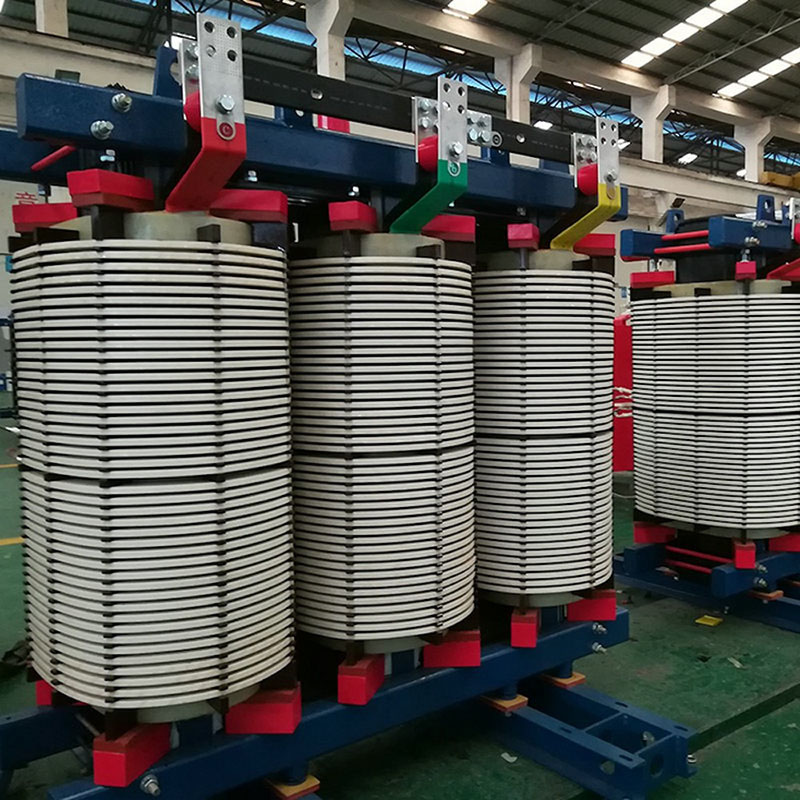

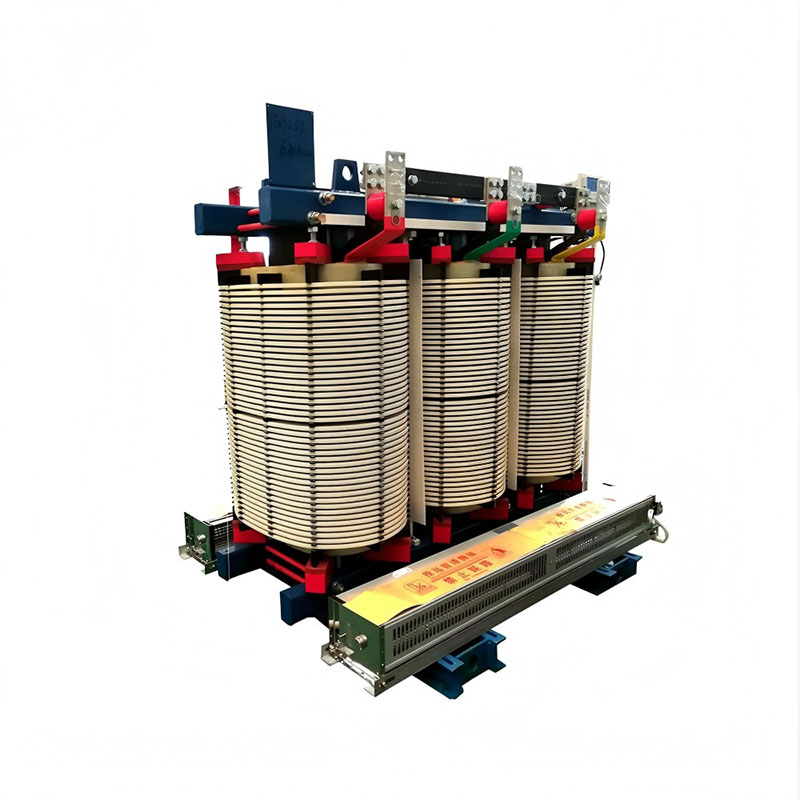

SGB ​​sorozatú, környezetbarát, nem tokozott száraz transzformátor

Professzionális erőgép-gyártóként Kínában a Comewill SGB sorozatú, környezetbarát, nem kapszulázott száraz típusú transzformátora H-osztályú szigetelőrendszert alkalmaz, amely Nomex® papírral és oldószermentes impregnáló gyantával kombinálva hosszú távú, akár 180 ℃-ig terjedő hőmérsékletállóságot biztosít, és megfelel a 0ULme94V lángálló szabványnak. Nem kapszulázott nyitott szerkezete a VPI vákuumnyomásos impregnálási technológiával kombinálva stabil szigetelést és kényelmes karbantartást biztosít.

A nem kapszulázott nyitott szerkezet a VPI technológiával kombinálva biztosítja a szigetelés stabilitását és megkönnyíti a jövőbeni karbantartást. Még mindig sok áttörés van a teljesítményben: a terhelés ingadozásával szemben hosszú távú 120%-os túlterhelés mellett rövid távon 150%-os túlterhelés mellett is működhet; A működési zaj 42 dB alatt van, és probléma nélkül használható a zajra érzékeny helyeken is.

Ezenkívül az SGB sorozatú, környezetbarát, nem tokozott száraz típusú transzformátor nagy áteresztőképességű szilícium acéllemezeket is használ, és az elektromágneses kialakítást optimalizálták, így a hagyományos modellekhez képest 10-20%-kal csökkenti az energiafogyasztást. Az egész test környezetbarát anyagokból készült, szinte nulla VOC-kibocsátással, megfelel a zöld szabványoknak, mint például az EU RoHS.

Jellemzők

Feszültségszint: 10~35/0,4kV
Teljesítménytartomány: 30-3150kVA
Biztonsági védelmi jellemzők: A H-osztályú szigetelőrendszer elfogadása, a mag anyaga NOMEX ® A papír hosszú ideig ellenáll a 180 °C-os magas hőmérsékletnek, és megfelel az UL94V-0 égésgátlási szabványoknak is, így a tűzveszély a gyökértől kiküszöbölhető. A nem zárt nyitott szerkezet az olajmentes kialakítással kombinálva teljesen kiküszöböli a robbanásveszélyt, és megfelel a sűrűn lakott és magas kockázatú forgatókönyvek biztonsági követelményeinek.

Nagy hatékonyságú és energiatakarékos jellemzők: a nagy mágneses vezetőképességű szilícium acéllemezek felhasználásával az elektromágneses áramkört úgy optimalizálták és tervezték, hogy a hagyományos modellekhez képest 10-20%-kal csökkentse az energiafogyasztást, és mind az üresjárati, mind a terhelési veszteség elérte az iparágban vezető szintet. A 120%-os hosszú távú és 150%-os rövid távú túlterhelési kapacitással felszerelt SGB sorozatú környezetbarát, nem tokozott száraz típusú transzformátor terhelésingadozások mellett is hatékonyan működik, és csökkenti az energiapazarlást.

Alacsony zajszint és halk jellemzők: A maghalmozási technológia és a tekercsszerkezet elrendezésének optimalizálásával a működési zaj 42 dB alá csökken (az iparági átlag szintje messze elmarad). Úgy tervezték, hogy elkerülje a mechanikai rezgéserősítést, és csendes hőelvezető szerkezettel van felszerelve, így közvetlenül használható zajérzékeny környezetben, például adatközpontokban és egészségügyi létesítményekben.

Környezeti alkalmazkodási jellemzők: Optimalizált hűtőrendszer, amely stabilan működik trópusi környezetben, ahol a páratartalom meghaladja a 95%-ot. A tartozékok korrózióállóak, zárt kialakítással párosulnak, így tartósabbak a zord környezetben. Az egész folyamat környezetbarát anyagokat használ, szinte nulla VOC-kibocsátással, megfelel az EU RoHS és más zöld szabványoknak, szigorú környezetvédelmi követelményeknek megfelelő forgatókönyvekhez.

Kényelmes karbantartási jellemzők: A nem kapszulázott nyitott szerkezet VPI (vákuumnyomásos impregnálás) technológiával kombinálva, a napi ellenőrzés és karbantartás nem igényel bonyolult szétszerelést. A moduláris felépítés megkönnyíti az alkatrészek cseréjét, csökkenti a karbantartási állásidőt, valamint csökkenti a hosszú távú működési költségeket és munkaerő-befektetést.

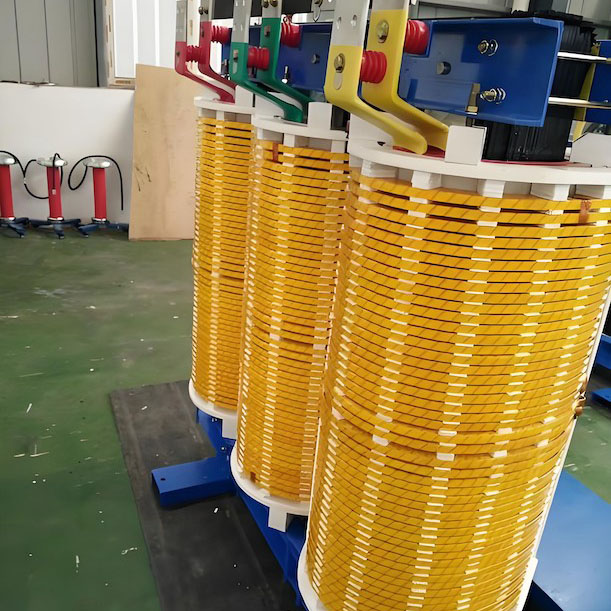

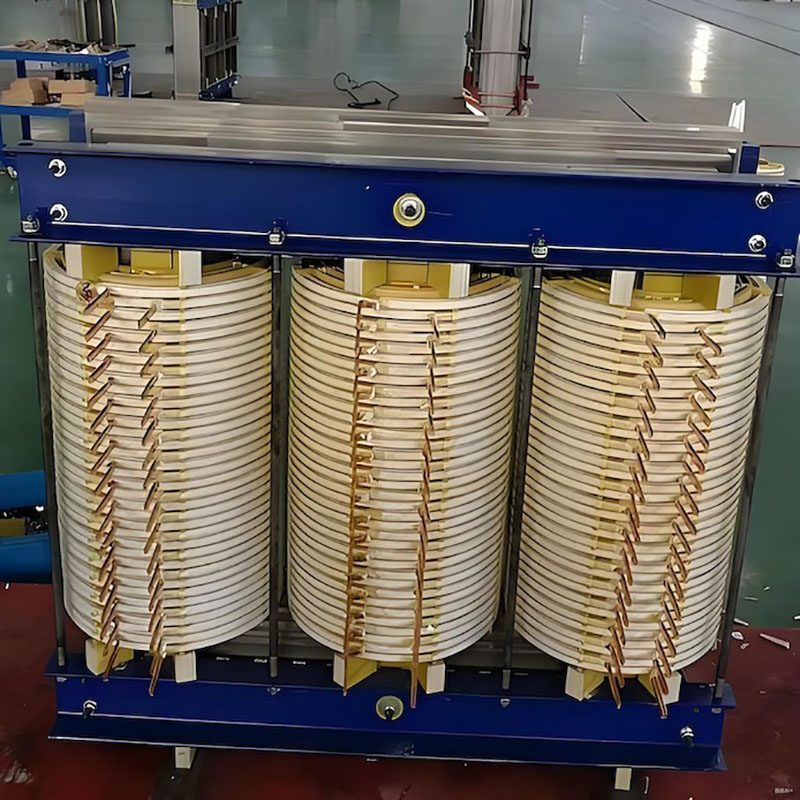

Szerkezeti megbízhatósági jellemzők: A nagyfeszültségű tekercs lépcsőzetesen laminált tortaszerkezet, míg a kisfeszültségű tekercselés fóliavezetőket használ. Az árameloszlás egyenletes, alacsony szivárgási ellenállást és erősebb rövidzárlati ellenállást biztosít. A precíziós kiegyensúlyozott elektromágneses szerkezet a nagy szilárdságú rögzített tartozékokkal kombinálva ellenáll a mechanikai igénybevételnek a szállítás és az üzemeltetés során, meghosszabbítva a berendezés élettartamát.

Alkalmazás-adaptációs jellemzők: kis méret, rugalmas telepítés, különféle forgatókönyvekhez, például sokemeletes épületekhez, vegyipari parkokhoz és városi elektromos hálózatok fejlesztéséhez alkalmas. Az SGB sorozatú környezetbarát, nem tokozott száraz típusú transzformátor képes kielégíteni a precíziós berendezések magas színvonalú tápellátási igényeit, és biztosítja az energiarendszer folyamatos működését összetett munkakörülmények között, erős univerzális jelleggel.

Műszaki előírások

Megjegyzés: A fenti adatok műszaki fejlesztések miatt változhatnak.
