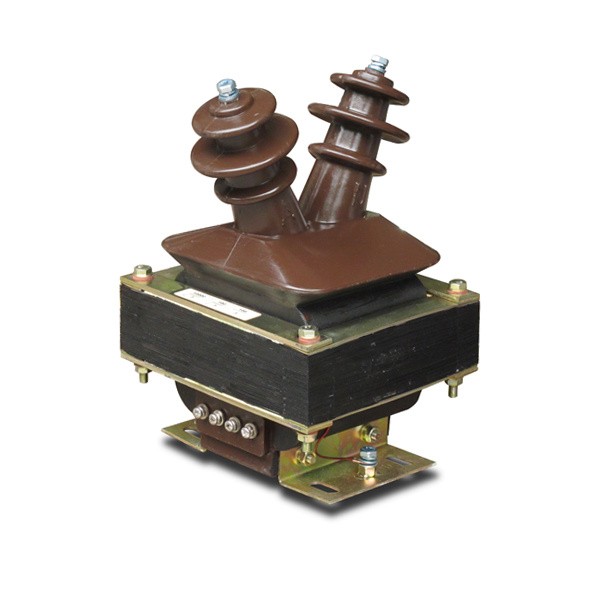

A Feszültség transzformátoregy fontos műszer-transzformátor technológia, amellyel a nagy primer feszültséget arányos szekunder feszültségre csökkentik, amely alkalmas mérésre, mérésre, védelemre és szabályozásra. Ellentétben a teljesítménytranszformátorral, amely az elektromos hálózatok közötti energiaátvitelre szolgál, a műszertranszformátort úgy tervezték, hogy pontos jelet adjon a mérőknek, reléknek, felügyeleti berendezéseknek és vezérlőrendszereknek. A helyes választás a primer rendszer feszültségétől, a szekunder feszültségtől, a frekvenciától, a pontossági követelményektől, a terheléstől, a szigeteléstől, a fáziselrendezéstől, a tekercskonfigurációtól, a telepítés helyétől, a környezeti hatástól és a tervezett védelmi vagy mérési funkciótól függ. Az elektromágneses, kapacitív és elektronikus technológiák különböző megközelítéseket biztosítanak az arányos feszültségjelek előállításához. A beltéri és kültéri kialakítások különböző környezeti feltételeket is figyelembe vesznek. A teljes műszaki értékelésnek ezért egységes rendszerként kell figyelembe vennie az elektromos teljesítményt, a szigetelést, a konstrukciót, a tartozékokat, a védelmet, a telepítést és a karbantartást.
Tartalomjegyzék
Kattintson bármelyik témára, hogy közvetlenül a szakaszra ugorjon.
- 1. Miért fontos a feszültségmérés az energiaellátó rendszerekben?
- 2. Hogyan működik a műszerfeszültség transzformátor?
- 3. Melyek a fő típusok és konfigurációk?
- 4. Hogyan befolyásolja a pontosság és a teher a kiválasztást?
- 5. Miért elengedhetetlen a szigetelés és az elektromos szigetelés?
- 6. Miben különböznek a védelmi és mérési alkalmazások?
- 7. Mi a különbség az elektromágneses és a kapacitív kialakítások között?
- 8. Hogyan felelnek meg a beltéri és kültéri minták különböző feltételeknek?
- 9. Miben különböznek az egyfázisú és a háromfázisú alkalmazások?
- 10. Hogyan kell figyelembe venni a biztosítékokat, a másodlagos földelést és a biztonságot?
- 11. Mely alkalmazások használnak műszerfeszültség mérést?
- 12. Milyen gyakori kiválasztási hibákat érdemes elkerülni?
- 13. Mit kell tartalmaznia egy professzionális műszaki specifikációnak?
- 14. Gyakran Ismételt Kérdések
Miért fontos a feszültségmérés az energiaellátó rendszerekben?
Az elektromos hálózatok nem vezérelhetők biztonságosan és pontosan a feszültségre vonatkozó megbízható információk nélkül. A kezelők, a védőrelék, a mérők, az automatizálási rendszerek és a felügyeleti berendezések mind olyan mérési jelektől függenek, amelyek az elsődleges elektromos áramkör állapotát jelzik.
Hagyományos mérők vagy kisfeszültségű vezérlőberendezések közvetlen csatlakoztatása közép- vagy nagyfeszültségű áramkörhöz nem lenne praktikus és potenciálisan veszélyes. A műszertranszformátorok ezt a problémát úgy oldják meg, hogy arányos szekunder jelet hoznak létre, amely az elsődleges feszültséget reprezentálja, miközben elektromos elválasztást biztosít a nagyfeszültségű áramkör és a szekunder mérőkör között.
Ennek az elválasztásnak számos gyakorlati előnye van. A mérőberendezést szabványos szekunder feszültség köré lehet tervezni, ahelyett, hogy közvetlenül a primer rendszernek lenne kitéve. A védelmi relék kezelhető jelet tudnak feldolgozni. Az energiamérők el tudják látni mérési funkcióikat. A kezelők anélkül kaphatnak információkat az elektromos hálózatról, hogy a primer feszültséget közvetlenül a központba vezetnék.
Arányos feszültségjelet biztosít a mérők és a felügyeleti eszközök számára.
Feszültséginformációkat szolgáltat a védőreléknek, amelyek értékelik a rendellenes rendszerállapotokat.
Elválasztja a másodlagos mérőáramkört a nagyfeszültségű primer hálózattól.
Olyan elektromos jelet biztosít, amely támogatja az automatizálást, a kapcsolási logikát, a szinkronizálást és egyéb vezérlési funkciókat.
A feszültséginformáció különösen fontos olyan rendszerekben, ahol az elektromos állapot folyamatosan változik. Az alállomások, az ipari elosztórendszerek, a transzformátor-elosztók, a megújuló energia hálózatok és az összetett közműrendszerek mind megbízható információkat igényelnek a rendszer feszültségéről.
A mérés a hibaelhárítást is támogatja. Ha a megfigyelt másodlagos jel váratlanul megváltozik, a mérnökök megvizsgálhatják, hogy az ok az elsődleges rendszerhez, a műszertranszformátorhoz, a vezetékekhez, a védőáramkörhöz vagy a mérési lánc más részéhez kapcsolódik-e.
A megbízható mérési lánc tehát a megfelelően kiválasztott műszertranszformátorral kezdődik. A pontosságot, a szigetelést, a csatlakozási konfigurációt, a másodlagos terhelést, a környezeti feltételeket és a védelmi követelményeket együtt kell figyelembe venni.
Hogyan működik a műszerfeszültség transzformátor?
Az elektromágneses műszer feszültségtranszformátora elektromágneses indukción keresztül működik. A primer tekercs a nagyfeszültségű áramkörhöz csatlakozik, míg a szekunder tekercs arányosan kisebb feszültséget biztosít a csatlakoztatott mérő- vagy védőberendezésekhez.
Az alapkapcsolatot az elsődleges fordulatok és a másodlagos fordulatok aránya határozza meg. Amikor az elsődleges tekercs feszültség alá kerül, mágneses fluxus jön létre a magban. Ez a fluxus olyan feszültséget indukál a szekunder tekercsben, amely arányosan megfelel a primer feszültségnek a transzformátor tervezett működési tartományán belül.
Elsődleges tekercselés
A primer tekercs a nagyfeszültségű áramkörhöz csatlakozik. Szigetelő rendszerét ezért úgy tervezték, hogy ellenálljon az elsődleges hálózathoz kapcsolódó elektromos igénybevételeknek.
A termék architektúrájától függően az elsődleges tekercs fizikai felépítése eltérő lehet. Egyes kialakítások hagyományos tekercselési elrendezést alkalmaznak, míg mások a tekercset egy tokozott szigetelőszerkezetbe integrálják.
Másodlagos tekercselés
A szekunder tekercs biztosítja a csökkentett feszültségű jelet a mérőknek, reléknek és egyéb berendezéseknek. Kimenetét úgy tervezték, hogy meghatározott elektromos feltételek mellett arányos maradjon a primer feszültséggel.
Mágneses mag
A mag biztosítja az elektromágneses indukcióhoz szükséges mágneses utat. A mag felépítése és a mágneses jellemzők befolyásolják a pontosságot, a gerjesztési viselkedést, a veszteségeket és a transzformátor stabil másodlagos jelet biztosító képességét.
Szigetelő rendszer
A szigetelőrendszer elválasztja a nagyfeszültségű primer tekercset a szekunder tekercstől, a burkolattól és a környező szerkezettől. A termék kialakításától függően ez száraz szigetelést, epoxigyanta öntést, olajszigetelést, gázszigetelést vagy más dielektromos elrendezést foglalhat magában.
| Összetevő | Elsődleges funkció | Kulcsfontosságú tervezési szempont |
|---|---|---|
| Elsődleges tekercselés | Csatlakozik a nagyfeszültségű áramkörhöz | Elsődleges feszültség- és szigetelési követelmények |
| Másodlagos tekercselés | Csökkentett mérési jelet biztosít | Másodlagos feszültség, pontosság, terhelés |
| Mágneses mag | Biztosítja a mágneses utat | Maganyag és gerjesztési jellemzők |
| Szigetelő rendszer | Fenntartja az elektromos elválasztást | Feszültségfeszültség, környezet, mechanikai stabilitás |
| Tokozás vagy ház | Mechanikai és környezetvédelmet biztosít | A telepítés helye és az expozíciós feltételek |
Másodlagos jelminőség
A hasznos másodlagos jelnek pontosan kell reprezentálnia az elsődleges feszültséget, miközben a csatlakoztatott berendezés a meghatározott terhelést veszi fel. Ha a mérőáramkör túlzottan megterheli a szekundert, az befolyásolhatja a feszültségarányt és a pontosságot.
Ez az oka annak, hogy a transzformátort, a vezetékeket, a sorkapcsokat, a mérőket, a reléket és az egyéb másodlagos berendezéseket egyetlen áramkörként kell értékelni.
A működési elv elvileg egyszerű lehet, de a valós üzemi körülmények között a stabil pontosság eléréséhez a mag, a tekercsek, a szigetelés, a csatlakozások és a mechanikai szerkezet gondos tervezése szükséges.
Melyek a fő típusok és konfigurációk?
A műszerfeszültség-transzformátorokat beépítés, fáziselrendezés, tekercselrendezés, szigetelési technológia és működési elv szerint osztályozhatjuk. Ezek a kategóriák segítenek a mérnököknek szűkíteni a választékot a rendszerkövetelményeknek megfelelően.
Beltéri konfigurációk
A beltéri egységek kapcsolóberendezésekbe, alállomásokba, elektromos helyiségekbe vagy más védett környezetbe történő beépítésre szolgálnak. A burkolat és a szigetelés kialakítása szabályozott beltéri környezethez optimalizálható.
Az epoxigyanta öntvények gyakoriak a kompakt beltéri középfeszültségű alkalmazásokban, mivel a szilárd szigetelés tömített szerkezetet hozhat létre, miközben a fizikai összeállítás viszonylag kompakt marad.
Kültéri konfigurációk
A kültéri egységek közvetlen kitéve esőnek, páratartalomnak, hőmérséklet-változásoknak, napfénynek, pornak, szennyezésnek és egyéb környezeti feltételeknek. A ház és a szigetelés elrendezésének ezért a kültéri szolgáltatással kell foglalkoznia.
Egyfázisú konfigurációk
Az egyfázisú kialakításokat általában akkor használják, ha minden fázist külön mérnek, vagy ahol az alkalmazás meghatározott fázis-föld vagy fázis-fázis mérési elrendezést igényel.
Háromfázisú konfigurációk
A háromfázisú elrendezések koordinált feszültségmérést biztosítanak háromfázisú elektromos hálózatok számára. A pontos csatlakozás a rendszer nulla konfigurációjától és a védelmi vagy mérési funkciótól függ.
Két tekercses és három tekercses konfigurációk
A két tekercses kialakítás egy primer és egy szekunder tekercset tartalmaz. A három tekercses kialakítás egy kiegészítő szekunder tekercset egészít ki, amely az elektromos rendszertől függően támogathat egy külön védelmet vagy földeléssel kapcsolatos funkciót.
Száraz típusú és öntött műgyanta rendszerek
A száraz típusú rendszerek szilárd vagy száraz szigetelést használnak folyékony dielektrikum nélkül. Az epoxigyanta öntvény konstrukciója teljes mértékben be tudja zárni a kiválasztott alkatrészeket, mechanikai stabilitást, valamint nedvességgel és szennyeződésekkel szembeni ellenállást biztosítva.
Olajba merített kivitelek
Az olajba merülő konfigurációk szigetelőolajat használnak a dielektromos és termikus rendszer részeként. Ezek a tervek megfelelő tartályépítést, tömítést, olajkezelést és karbantartási eljárásokat igényelnek.
Felfújható vagy gázszigetelt konfigurációk
Gázszigetelt kivitelek alkalmazhatók ott, ahol a zárt dielektromos rendszerek megfelelőek. Kiválasztásukban figyelembe kell venni a burkolat tömítését, a gáz tulajdonságait, a nyomásszabályozást, a szervizeljárásokat és a környezetvédelmi követelményeket.
Kapacitív és elektronikus technológiák
Nem minden feszültségmérő rendszer támaszkodik hagyományos elektromágneses transzformátorra. A kapacitív feszültségtranszformátorok kapacitív osztót használnak elektromágneses szekcióval kombinálva, míg az elektronikus feszültségérzékelők érzékelési és jelátalakítási módszereket használnak az arányos elektromos kimenet előállítására.
| Osztályozás | Tipikus opciók | Kiválasztás Fókusz |
|---|---|---|
| Telepítés | Beltéri, kültéri | Környezeti expozíció és burkolat kialakítása |
| Fázis | Egyfázisú, háromfázisú | Hálózati konfiguráció és mérési séma |
| Kanyargó | Két tekercses, három tekercses | Mérés, védelem, segédfunkciók |
| Szigetelés | Száraz, öntött gyanta, olaj, gáz | Feszültségosztály, környezet, karbantartás |
| Működési elv | Elektromágneses, kapacitív, elektronikus | Feszültségszint, pontosság, rendszer architektúra |
A kiválasztást az alkalmazási és hálózati követelményekkel kell kezdeni, nem egyszerűen a termékkategóriával. A különböző konfigurációk hasonló mérési funkciókat elégíthetnek ki, miközben eltérő telepítési és karbantartási jellemzőket biztosítanak.
Hogyan befolyásolja a pontosság és a teher a kiválasztást?
A pontosság az egyik legfontosabb műszaki szempont, mivel a másodlagos jel felhasználható energiamérésre, rendszerfelügyeletre, védelemre, vezérlésre vagy több funkcióra egyidejűleg.
Pontossági osztály
A pontossági osztály a megengedett mérési hibát írja le meghatározott feltételek mellett. A különböző alkalmazásokhoz eltérő pontossági követelmények vonatkozhatnak.
A méréshez használt mérőáramkörök nagyobb pontosságot igényelhetnek, mint az olyan alkalmazások, ahol a transzformátor elsősorban védelmi jelet ad. A helyes osztály tehát attól függ, hogy a másodlagos áramkörnek mit kell elérnie.
Névleges teher
A terhelés a szekunder tekercshez csatlakoztatott terhelésre vonatkozik. Ide tartoznak a mérők, relé bemenetek, jelátalakítók, vezetékek, sorkapcsok és egyéb csatlakoztatott eszközök.
Ha a szekunder áramkör tényleges terhelése jelentősen eltér attól a körülménytől, amelyre a transzformátort megadták, a pontosság és a kimeneti viselkedés megváltozhat.
Az arány pontossága
Az átalakítási aránynak a megadott tűréshatáron belül kell maradnia. A tervezett arány és a tényleges arány eltérése befolyásolhatja mind a mérési értékeket, mind a védelmi döntéseket.
Fázis eltolás
A teljesítményszámítást is magában foglaló mérési rendszerekben a fázisviszonyok számítanak. A fáziseltolódás kis hibái befolyásolhatják a feszültség- és áramjelekből származó számítások pontosságát.
| Paraméter | Amit Leír | Miért számít |
|---|---|---|
| Pontossági osztály | Mérési pontosság meghatározott feltételek mellett | Meghatározza a mérésre vagy védelemre való alkalmasságot |
| Névleges teher | Másodlagos áramkör terhelése | Befolyásolja a másodlagos feszültséget és a pontosságot |
| Átalakítási arány | Primer-szekunder feszültség kapcsolat | Biztosítja, hogy a mérés megfelelően reprezentálja az elsődleges rendszert |
| Fázis eltolás | Szögkapcsolat a primer és a szekunder feszültség között | Befolyásolhatja a teljesítmény- és védelmi számításokat |
Mérés és védelmi követelmények
A mérés-orientált alkalmazások általában a pontos arányos kimenet fenntartására összpontosítanak a megfelelő működési tartományban. A védelemorientált alkalmazások nagyobb hangsúlyt fektethetnek a transzformátor viselkedésére rendellenes rendszerkörülmények között, és a szekunder jel azon képességére, hogy támogassa a relé működését.
Ennek a megkülönböztetésnek tükröződnie kell a műszaki leírásban. A csak névleges feszültség szerint kiválasztott termék alkalmatlan lehet, ha pontossága és terhelési jellemzői nem egyeznek a csatlakoztatott áramkörrel.
Miért elengedhetetlen a szigetelés és az elektromos szigetelés?
Az elektromos leválasztás a műszerfeszültség transzformátorok használatának egyik központi oka. A primer áramkör a hagyományos mérő- és vezérlőberendezések biztonságos működési tartományát messze meghaladó feszültségen működhet, ezért a szigetelési rendszernek megbízható elválasztást kell kialakítania a primer és a szekunder áramkörök között.
Elsődleges és másodlagos szigetelés
A szigetelőrendszernek ki kell bírnia a névleges primer feszültséggel és a meghatározott tranziens feltételekkel járó elektromos igénybevételt. A kialakítás magában foglalja a szigetelőanyagokat, a kúszótávokat, a hézagokat, a tekercselés elrendezését, a tokozást, a kapcsokat és a burkolat geometriáját.
Szilárd szigetelés
Az öntött műgyanta kialakítások bezárhatják a tekercseket és más elektromos alkatrészeket. Ez a megközelítés kompakt és mechanikailag stabil szerkezetet biztosít, miközben csökkenti a belső szigetelőfelületek nedvességnek vagy szennyeződésnek való közvetlen kitettségét.
Olajszigetelés
Az olaj dielektromos szigetelést és hőátadási jellemzőket is biztosít. Az olajjal töltött konstrukciók megfelelő elszigetelést és tömítést igényelnek a tervezett belső környezet fenntartásához.
Gázszigetelés
A gázszigetelt szerelvények zárt dielektromos közeget használnak. A háznak meg kell őriznie sértetlenségét, és a szervizelési eljárásoknak figyelembe kell venniük a dielektromos közeget és a berendezés nyomását vagy tömítését.
Kúszás és kiürítés
A hézag a vezető részek közötti legrövidebb levegőtávolságra utal, míg a kúszás a szigetelő felület mentén lévő távolságra vonatkozik. Mindkettő fontos a közép- és nagyfeszültségű berendezések tervezésénél.
A környezetszennyezés növelheti a kúszótávolság jelentőségét, mivel a szigetelő felület szennyeződése szivárgási áramot teremthet.
A szigetelésnek meghibásodás nélkül ki kell bírnia az előírt elektromos igénybevételt.
A szigetelőrendszernek meg kell őriznie funkcióját a várható páratartalom, szennyeződés és hőmérséklet mellett.
A tekercseknek és a szigetelésnek stabilnak kell maradnia a szállítás, a telepítés és a normál működés során.
A kisfeszültségű mérőáramkört megfelelően el kell választani az elsődleges hálózattól.
A szigetelés ezért nem egyetlen anyagválasztás. Ez egy teljes mérnöki rendszer, amely magában foglalja a geometriát, az anyagokat, a gyártási minőséget, a környezeti kitettséget és az elektromos koordinációt.
A vásárlók számára ez azt jelenti, hogy a szigetelés leírásának konkrétnak kell lennie. Kiindulási pontként szolgálnak az olyan kifejezések, mint a száraz típus, öntött műgyanta, olajba merülő vagy gázszigetelt, de a műszaki specifikációnak meg kell magyaráznia a tervezett feszültségosztályt és a beépítési feltételeket is.
Miben különböznek a védelmi és mérési alkalmazások?
Ugyanaz a primer feszültség áramkör szolgáltathat jeleket a mérő- és a védelmi rendszereknek is, de e két funkció követelményei nem azonosak.
Mérési alkalmazások
A mérőrendszereknek stabil arányos feszültségre van szükségük ahhoz, hogy a mérők és a felügyeleti eszközök pontosan reprezentálják az elsődleges rendszert. Ezért különösen fontos a pontosság a normál működési tartományban.
Az alkalmazások magukban foglalhatnak feszültségmérőket, energiamérőket, energiaminőségű berendezéseket, felügyeleti rendszereket és egyéb felügyeleti eszközöket.
Védelmi alkalmazások
A védelmi relék elektromos jeleket használnak a rendellenes állapotok azonosítására. A hálózati architektúrától függően a feszültséginformáció hozzájárulhat az alacsony feszültséghez, a túlfeszültséghez, az irányítottsághoz, a távolsághoz, a szinkronizáláshoz vagy más védelmi funkciókhoz.
A transzformátornak megfelelő jelet kell adnia a védelmi rendszerre vonatkozó feltételek mellett.
Kombinált alkalmazások
Egyes rendszerek külön szekunder tekercseket használnak a különböző funkciókhoz. Az egyik tekercs támogatja a mérést, míg a másik védelemhez van hozzárendelve.
Ez az elrendezés segíthet a különböző áramkörök követelményeinek elkülönítésében, és csökkentheti a mérési terhelések és a védelmi bemenetek közötti kölcsönhatást.
| Alkalmazás | Tipikus másodlagos funkció | Fő tervezési prioritás |
|---|---|---|
| Feszültségmérés | Pontos arányos feszültség | Megadott pontosság és terhelés |
| Energiamérés | Feszültségjel elektromos számításokhoz | Aránypontosság és fázisteljesítmény |
| Relé védelem | Feszültségbemenet a hibalogikához | Védelmi teljesítmény és megfelelő másodlagos viselkedés |
| Irányító rendszerek | Feszültség visszacsatolás vagy szinkronizálás | Stabil és megfelelően skálázott jel |
| Monitoring | Rendszerállapot-adatok | Megbízható jelminőség és integráció |
Segéd szekunder tekercsek
A három tekercses termékek további másodlagos kimenetet biztosíthatnak speciális alkalmazásokhoz. A pontos cél a rendszer konfigurációjától és a védelmi sémától függ.
Ez az egyik oka annak, hogy a műszaki rajzok értékesek. A teljes tekercselési diagram több hasznos információt tár fel, mint egy általános kijelentés, miszerint a terméknek több kimenete van.
Másodlagos áramkör tervezése
A csatlakoztatott áramkört a maga teljességében kell figyelembe venni. A hosszú kábelek, sorkapcsok, mérők, relék, jelátalakítók és egyéb berendezések mind hozzájárulnak a tényleges másodlagos terheléshez és a jel viselkedéséhez.
Mi a különbség az elektromágneses és a kapacitív kialakítások között?
A különböző feszültségmérési technológiák ugyanazt az alapvető problémát különböző módon oldják meg. Működési elveik megértése segít a mérnököknek a berendezést a hálózathoz és az alkalmazáshoz igazítani.
Elektromágneses technológia
A hagyományos elektromágneses kialakítás primer és szekunder tekercseket használ mágneses magon keresztül. Ismert, jól bevált, és számos középfeszültség mérési és védelmi alkalmazásra alkalmas.
Kiválasztása magában foglalja a primer feszültséget, a szekunder feszültséget, a frekvenciát, a pontosságot, a terhelést, a szigetelést és a tekercs konfigurációját.
Kapacitív feszültségtranszformátor technológia
A kapacitív feszültségtranszformátor kapacitív osztót használ az elsődleges feszültség csökkentésére, mielőtt egy elektromágneses transzformátor szakasz feldolgozza a jelet. Ez az architektúra hasznos lehet magasabb feszültségszinteknél, és a felépítésétől függően bizonyos kommunikációs alkalmazásokat is támogathat.
A kapacitív alkatrészek a teljes feszültségmegosztási hálózat részét képezik, ezért a szigetelést, a frekvenciaviselkedést, a kompenzációt és a rendszercsatlakozást alaposan meg kell fontolni.
Elektronikus feszültségérzékelés
Az elektronikus feszültségtranszformátorok vagy érzékelők érzékelőelemeket és elektronikus átalakítókat használhatnak az arányos kimenet előállítására. Ezek a technológiák támogathatják a kompakt rendszerarchitektúrákat és a digitális védelmi vagy felügyeleti rendszerekkel való integrációt.
Egyértelműen meg kell határozni a kimeneti interfészt, a teljesítménykövetelményeket, a jelprotokollt, a pontosságot, a környezeti korlátokat és a kompatibilitást a downstream rendszerrel.
| Technológia | Alapelv | Tipikus kiválasztási szempont |
|---|---|---|
| Elektromágneses | Primer és szekunder tekercsek mágneses csatolással | Arány, pontosság, terhelés, szigetelés, magkialakítás |
| Kapacitív | Kapacitív feszültségosztás transzformátor átalakítással | Feszültségosztály, frekvencia viselkedés, kompenzáció, rendszerintegráció |
| Elektronikus | Érzékelő és elektronikus jelátalakítás | Kimenet típusa, elektronika, kommunikáció, pontosság, környezeti korlátok |
Miért számít a technológiaválasztás?
A megfelelő technológia a hálózattól függ, nem pedig az általános preferenciáktól. Egy kompakt beltéri középfeszültségű kapcsolóberendezés-alkalmazásnak eltérő követelményei lehetnek, mint egy nagyfeszültségű kültéri alállomásnak.
A hely, a környezeti kitettség, a szigetelési követelmények, a karbantartási stratégia, a mérési pontosság, a kommunikációs architektúra és a tervezett védelmi funkció mind befolyásolják a megfelelő technológiát.
Hogyan felelnek meg a beltéri és kültéri minták különböző feltételeknek?
A telepítési környezet befolyásolja a burkolatot, a szigetelést, a felületvédelmet, a kapcsokat, a tömítést, a mechanikai szerkezetet és a karbantartási megközelítést.
Beltéri elektromos helyiségek
A beltéri berendezések jellemzően a szabályozott hőmérséklet és páratartalom előnyeit élvezik, összehasonlítva a kültéri berendezésekkel. Ez lehetővé teszi a kompakt szigetelés és burkolat kialakítását, feltéve, hogy maga a helyiség fenntartja a megfelelő környezeti feltételeket.
A beltéri középfeszültségű berendezéseket is be kell illeszteni a szabványos kapcsolószekrényekbe. Ezért fontossá válik a kompakt méretek, a szerelési elrendezés, a kábelelérés és a kapcsok tájolása.
Kültéri alállomások
A kültéri berendezéseknek ellenállniuk kell az időjárásnak. Az eső, a páratartalom, az ultraibolya sugárzás, a szennyezés, a por, a szél és a hőmérséklet-ciklus mind hatással lehet a berendezésre.
A ház anyagoknak, a tömítésnek, az óloknak, a kúszótávolságnak, a felületkezelésnek és a terminál kialakításának tükröznie kell ezeket a feltételeket.
Szennyezés és szennyeződés
Az ipari telephelyek és a tengerparti területek lényegesen szigorúbb szennyezési feltételeket jelenthetnek, mint a tiszta beltéri környezet.
A szigetelőfelületeknek megfelelő teljesítményt kell fenntartaniuk, ha nedvességnek és szennyeződésnek vannak kitéve. Ezért fontos lehet a szigetelők és védőburkolatok fizikai elrendezése.
Hőmérséklet változás
A kültéri felszerelések jelentős napi és szezonális hőmérsékletváltozásokat tapasztalhatnak. Ezek a változások mechanikai tágulást és összehúzódást, valamint páralecsapódási kockázatot okozhatnak.
| Állapot | Potenciális hatás | Tervezési válasz |
|---|---|---|
| Nedvesség | Kondenzáció és szigetelési feszültség | Megfelelő burkolat és páralecsapódás elleni kialakítás |
| Eső | Nedvesség expozíció | Megfelelő tömítés, ház és kapocsvédelem |
| Környezetszennyezés | Felületi szennyeződések és szivárgási utak | Megfelelő kúszó- és szigetelési elrendezés |
| UV expozíció | Anyagöregedés | Megfelelő kültéri anyagok és felületkezelés |
| Hőmérséklet-ciklus | Kondenzáció és mechanikai igénybevétel | Anyagválasztás és környezeti értékelés |
Beépítési helyzet a kapcsolóberendezésen belül
Ha középfeszültségű kapcsolóberendezésbe szerelik be, a transzformátornak illeszkednie kell a rendelkezésre álló rekeszhez, miközben megtartja a szükséges hézagokat és csatlakozásokat.
A panel tervezési szakaszában felül kell vizsgálni a kábelek útvonalát, az elsődleges csatlakozókat, a másodlagos vezetékeket, az ellenőrzési hozzáférést és a szomszédos berendezéseket.
Miben különböznek az egyfázisú és a háromfázisú alkalmazások?
A fáziselrendezés fontos része a rendszertervezésnek, mivel a transzformátornak meg kell egyeznie az elektromos hálózaton belüli feszültségmérés módjával.
Egyfázisú mérés
Az egyfázisú egységek a bekötési sémától függően egyedi fázis vagy meghatározott fázis-föld vagy fázis-fázis feszültség mérésére használhatók.
Ez az elrendezés általános, ha külön fázismérésekre van szükség, vagy ha a védelmi tervezés meghatározott feszültségreferenciákat használ.
Háromfázisú mérés
A háromfázisú rendszerek a háromfázisú feszültségek összehangolt mérését igénylik. A transzformátor konfigurációja attól függ, hogy a rendszer földelt, földeletlen vagy más semleges elrendezést használ.
A bekötési rajzok ezért elengedhetetlenek, mert két hasonló névleges feszültségű rendszer eltérő transzformátor huzalozást igényelhet.
Tekercselési elrendezések
A kettős tekercselés egy fő szekunder áramkört biztosít. A három tekercses kialakítások további szekunder tekercset egészítenek ki, amely külön funkcióhoz rendelhető.
A kiegészítő tekercs akkor lehet hasznos, ha a mérő- és védelmi áramköröknek külön kimenetekre van szükségük.
Csatlakozási sémák
A lehetséges elrendezések magukban foglalhatják a fázis-fázis mérést, a fázis-föld mérést, a nyitott deltával kapcsolatos elrendezéseket vagy más rendszerspecifikus konfigurációkat. A helyes séma az elektromos hálózattól függ.
Hasznos, ha meghatározott egyedi fázisfeszültséget kell mérni vagy felügyelni.
Alkalmas koordinált feszültségmérésre háromfázisú elektromos hálózatokban.
Egy elsődleges és egy szekunder áramkört biztosít a tervezett mérési vagy vezérlési funkcióhoz.
Kiegészítő szekunder kimenetet ad hozzá egy független védelemhez vagy speciális áramkörhöz.
Miért számít a kapcsolási rajz?
A terméknév önmagában nem mindig tudja közölni a teljes fázis- és tekercskonfigurációt. A kapcsolási rajzon látható, hogy mely kapcsok tartoznak az egyes tekercsekhez, és hogyan kell a transzformátornak csatlakozni a külső rendszerhez.
Ez különösen fontos az egyedi telepítéseknél, ahol a szekunder áramkör több különböző eszközhöz csatlakozik.
Hogyan kell figyelembe venni a biztosítékokat, a másodlagos földelést és a biztonságot?
A műszerfeszültség-transzformátorok közvetlenül a nagyfeszültségű áramkörökhöz csatlakoznak, ezért védelmük és szekunder huzalozásuk gondos tervezést igényel.
Elsődleges biztosítékok
Egyes transzformátorkonfigurációk nagyfeszültségű biztosítékokat tartalmaznak, vagy külső védőbiztosítékokkal vannak felszerelve. Céljuk a belső hibák következményeinek korlátozása és a környező elektromos rendszer védelme a tervezett védelmi séma szerint.
A biztosíték névleges értékének és koordinációjának meg kell egyeznie a transzformátorral és a hálózattal, nem pedig külön kell választani.
Másodlagos földelés
A szekunder áramkör általában meghatározott földelési elrendezést használ az ismert referencia létrehozására, és csökkenti a véletlen szekunder-elsődleges potenciálátvitel kockázatát.
A pontos földelési módszernek követnie kell a transzformátor tervezését, az elektromos előírásokat, a védelmi filozófiát és a helyi telepítési követelményeket.
Terminál azonosítás
Az elsődleges és másodlagos kivezetéseket egyértelműen azonosítani kell. A nem megfelelő bekötés befolyásolhatja a mérési polaritást, a védelmi funkciókat és a szekunder áramkörön dolgozó személyzet biztonságát.
Az összekapcsolás biztonsága
A másodlagos áramköröket úgy kell elvezetni és védeni, hogy ne sérüljenek meg vibrációtól, éles szélektől, hőtől, nedvességtől vagy mechanikai beavatkozástól.
Karbantartási szigetelés
A karbantartó személyzetnek világosan meghatározott eljárásra van szüksége a kapcsolódó elsődleges berendezés leválasztására és a vonatkozó feltételek bizonyítására, mielőtt a szekunder áramkörön vagy a környező berendezéseken dolgozna.
- Erősítse meg az elsődleges védelmet:Ellenőrizze a transzformátorhoz meghatározott biztosítékot vagy védőeszköz-elrendezést.
- Ellenőrizze a másodlagos földelést:Kövesse a jóváhagyott földelési és kötési elrendezést.
- Azonosítson minden terminált:Illessze a kábelezést a jóváhagyott kapcsolási rajzhoz és a transzformátor adattáblájához.
- Védje a másodlagos vezetékeket:Tartsa távol a kábeleket a mechanikai és környezeti veszélyektől.
- Kövesse az elkülönítési eljárásokat:A karbantartást csak a meghatározott elektromos biztonsági eljárás szerint szabad elvégezni.
A biztonság ezért a rendszer felelőssége. A termék felépítésének, telepítésének, védelmének, földelésének, dokumentációjának és üzemeltetési eljárásainak egyaránt támogatniuk kell egymást.
Mely alkalmazások használnak műszerfeszültség mérést?
A modern elektromos infrastruktúra számos részén feszültségmérésre van szükség. A transzformátor pontos konfigurációja a hálózati feszültségtől, a fizikai környezettől, a pontossági követelményektől, a védelmi rendszertől és a csatlakoztatott berendezés típusától függ.
Támogatja a bejövő és kimenő áramkörök feszültségmérését, védelmét, vezérlését, mérését és felügyeletét.
Feszültségjeleket biztosít motorokhoz, transzformátorokhoz, adagolókhoz, védelmi rendszerekhez és elektromos felügyelethez.
Támogatja a feszültségfigyelést és védelmet a nap-, szél- és más, a generálással kapcsolatos hálózatokon belül.
Mérőjeleket biztosít a nagy létesítményeket kiszolgáló középfeszültségű elektromos elosztó rendszerekhez.
Olyan középfeszültségű szerelvényekhez illeszkedik, ahol a mérés és a relévédelem szabályozott feszültségjelet igényel.
Arányos feszültséginformációt biztosít a felügyelethez, vezérléshez, szinkronizáláshoz és az elektromos rendszer automatizálásához.
Alállomási alkalmazások
Az alállomások gyakran igényelnek feszültségjeleket a védelmi relékhez, a mérőrendszerekhez, a vezérlőrendszerekhez és a kezelői felügyelethez. A transzformátor ezért kritikus interfészré válhat az elsődleges hálózat és a vezérlőterem között.
Ipari létesítmények
A nagy ipari létesítményekben több középfeszültségű betápláló is lehet, amelyek motorokat, transzformátorokat, technológiai berendezéseket és elosztótáblákat szolgálnak ki. A feszültségmérés a rutin felügyeletet és a védelmi funkciókat egyaránt támogatja.
Megújuló energia rendszerek
A nap- és szélenergia berendezések elektromos gyűjtő- és átalakító rendszereket használnak, amelyekben a feszültségmérés támogatja a védelmet, a felügyeletet, a szinkronizálást és a hálózatvezérlést.
Kapcsolóberendezési alkalmazások
A kompakt öntött műgyanta kialakítások beépíthetők beltéri kapcsolóberendezésekbe, ahol a helyet, a szigetelést, a szennyeződésállóságot és a vezetékek hozzáférhetőségét egyensúlyban kell tartani.
Kereskedelmi épületek
A nagy kereskedelmi létesítmények középfeszültségű bejövő tápegységeket és belső elosztó rendszereket használhatnak. A műszeres feszültségmérés információkat szolgáltathat az energiagazdálkodási és védelmi rendszerek számára, miközben fenntartja a szükséges elválasztást a primer áramkörtől.
Ezen alkalmazások mindegyikében a transzformátort a tényleges elektromos hálózat, nem pedig egy általános termékkategória alapján kell kiválasztani.
Milyen gyakori kiválasztási hibákat érdemes elkerülni?
Sok mérési probléma a specifikáció szakaszában kezdődik. Előfordulhat, hogy a transzformátor megfelelő névleges primer feszültséggel rendelkezik, miközben még mindig alkalmatlan, mert a szekunder arány, a terhelés, a pontosság, a szigetelés, a tekercselés elrendezése vagy a telepítési környezet nem felel meg a projektnek.
- Csak primer feszültség alapján történő választás:A szekunder feszültség, a pontosság, a terhelés, a fáziselrendezés és a szigetelés is számít.
- A másodlagos terhelés figyelmen kívül hagyása:A mérők, relék, vezetékek és kapcsok együttesen terhelik a másodlagos áramkört.
- Rossz tekercskonfiguráció használata:A védelem és az adagolás külön másodlagos áramkört igényelhet.
- A semleges rendszer figyelmen kívül hagyása:A földelés és a fáziselrendezés befolyásolja a transzformátor megfelelő csatlakozását.
- Beltéri és kültéri követelmények keverése:A környezetvédelemnek meg kell egyeznie a telepítés helyével.
- A biztosíték koordinációjának megtekintése:Az elsődleges védelmet össze kell hangolni a transzformátorral és az elektromos hálózattal.
- A vezetékek hosszának figyelmen kívül hagyása:A másodlagos kábelek hozzájárulnak a teljes terheléshez, és ezeket figyelembe kell venni a számításban.
- Választás kapcsolási rajz nélkül:Előfordulhat, hogy a termékleírás önmagában nem fedi fel a teljes fázist és tekercselést.
Csak az arány problémája
Két termék azonos névleges elsődleges-másodlagos arányú lehet, de eltérő a pontosság, a terhelés, a szigetelés, a fizikai méretek vagy a csatlakozási elrendezés.
Az arány szükséges, de nem elegendő a teljes műszaki összehasonlításhoz.
A „mindenhol ugyanaz a termék” probléma
Egy beltéri kapcsolóberendezés-alkalmazás és egy nyitott kültéri alállomás lényegesen eltérő környezeti követelményeket támaszt. Egyetlen általános konfiguráció használata a helyszíni feltételek felmérése nélkül elkerülhető kockázatokat jelenthet.
A nem teljes másodlagos áramkör probléma
A mérnökök néha anélkül határozzák meg a transzformátort, hogy teljesen azonosítanák a későbbi mérőket és védelmi reléket. Ez megnehezítheti a tényleges terhelési és pontossági feltételek ellenőrzését.
A dokumentációs probléma
A műszaki dokumentációnak egyértelművé kell tennie a tekercskapcsokat, az arányokat, a csatlakozási rajzot, a szigetelés típusát, a szerelési elrendezést és a névleges feltételeket. A hiányos dokumentáció szükségtelenül megnehezítheti a telepítést és az üzembe helyezést.
Mit kell tartalmaznia egy professzionális műszaki specifikációnak?
A professzionális specifikációnak elegendő információt kell nyújtania az elektromos mérnökök, a beszerzési csoportok, a gyártók, a telepítők, az üzembe helyező és a karbantartó személyzet számára ahhoz, hogy pontosan megértsék, melyik transzformátor konfigurációra van szükség.
| Specifikációs terület | Meghatározandó információ | Miért számít |
|---|---|---|
| Elsődleges rendszer | Névleges feszültség, frekvencia, fáziselrendezés | Meghatározza az elektromos működési környezetet |
| Másodlagos rendszer | Másodlagos feszültség és tekercselrendezés | Megfelel a mérőknek, reléknek és vezérlőáramköröknek |
| Pontosság | Pontossági osztály és az alkalmazandó működési feltételek | Megerősíti a mérésre vagy védelemre való alkalmasságot |
| Teher | Névleges másodlagos terhelés és kapcsolódó terhelések | Támogatja a pontos másodlagos kimenetet |
| Szigetelés | Száraz, öntött gyanta, olaj, gáz vagy egyéb rendszer | Megfelel a feszültség- és környezetvédelmi követelményeknek |
| Telepítés | Beltéri vagy kültéri, szerelési méretek, kapocs tájolása | Biztosítja a fizikai kompatibilitást |
| Védelem | Biztosítékok elrendezése, földelés, relé csatlakozások | Támogatja a rendszer biztonságos működését |
| Építés | Ház, burkolat, tekercselés, mag, csatlakozók | Teljes termékleírást ad |
| Tesztelés | Rutinszerű és alkalmazható teljesítményellenőrzés | Támogatja a minőséget és az üzembe helyezés elfogadását |
Kezdje az elektromos hálózattal
A specifikációnak először meg kell határoznia az elsődleges elektromos rendszert. Ez magában foglalja a feszültséget, a frekvenciát, a fáziskonfigurációt, a földelés elrendezését és a tervezett mérési pontot.
Határozzon meg minden másodlagos kimenetet
Minden szekunder tekercsnek meghatározott céllal kell rendelkeznie. Az adagoló tekercset és a védőtekercset nem szabad azonosnak tekinteni pusztán azért, mert mindkettő alacsony feszültséget ad ki.
Határozza meg a kapcsolódó terhelést
A specifikációnak azonosítania kell a mérőket, reléket, jelátalakítókat, vezérlőberendezéseket, sorkapcsokat és hozzávetőleges kábelhosszakat. A teljes csatlakoztatott terhelés határozza meg a szekunder tekercs tényleges terhelési állapotát.
Határozza meg a szigetelési és környezetvédelmi követelményeket
A telepítés helyét egyértelműen meg kell adni. A beltéri és kültéri rendszerek eltérő szigetelést, burkolatot, felületkezelést és környezeti jellemzőket igényelhetnek.
Határozza meg a fizikai méreteket
A szerelési méretek, a kapocspozíciók, a rögzítési lyukak, a teljes magasság, szélesség és mélység kritikussá válhatnak, ha a transzformátort egy kapcsolószekrénybe szerelik be.
Határozza meg a bekötési és csatlakozási rajzokat
A vezérelt kapcsolási rajznak azonosítania kell az elsődleges kivezetéseket, a szekunder kapcsokat, a tekercselési kapcsolatokat, a földelési pontokat és a külső védelmi elrendezéseket.
Határozza meg az ellenőrzést és tesztelést
A tesztelésnek meg kell felelnie a transzformátor típusának és a projekt követelményeinek. A rutinellenőrzések magukban foglalhatják az elektromos teljesítményt, a szigeteléssel kapcsolatos ellenőrzéseket, a tekercselési kapcsolatokat és a funkcionális ellenőrzést.
Ellenőrizze a primer feszültséget, a szekunder feszültséget, a frekvenciát, a fáziselrendezést, a földelési rendszert, a pontosságot és a terhelést.
Erősítse meg a méreteket, a szerelési pozíciót, a kapocs tájolását, a burkolat elrendezését és a szerviz hozzáférést.
Ellenőrizze a beltéri vagy kültéri expozíciót, páratartalmat, szennyeződést, hőmérsékletet, magasságot és korróziós körülményeket.
Erősítse meg az elsődleges biztosítékot, a másodlagos földelést, a relécsatlakozásokat és a tervezett védelmi filozófiát.
Praktikus kiválasztási munkafolyamat
- Határozza meg az elsődleges hálózatot:Határozza meg a feszültséget, frekvenciát, fáziskonfigurációt, a földelés elrendezését és a mérés helyét.
- Határozza meg a másodlagos követelményeket:Adja meg a szekunder feszültséget, a tekercsek számát és az egyes kimenetek célját.
- A pontosság meghatározása:Igazítsa a pontossági osztályt a mérési, felügyeleti, védelmi vagy szabályozási követelményekhez.
- Terhelés kiszámítása:Tartalmazza a mérőket, reléket, vezetékeket, sorkapcsokat, jelátalakítókat és egyéb csatlakoztatott berendezéseket.
- Válassza ki a szigetelést:Válasszon megfelelő száraz, öntött gyanta, olaj, gáz vagy egyéb szigetelő architektúrát.
- Környezet ellenőrzése:Értékelje a beltéri vagy kültéri körülményeket, a páratartalmat, a szennyezést, a hőmérsékletet és a tengerszint feletti magasságot.
- Ellenőrizze a védelmet:Ellenőrizze a biztosítékok elrendezését, a földelést és a védőáramkör integrációját.
- Ellenőrizze a fizikai alkalmasságot:Erősítse meg a szerelési méreteket és a csatlakozók elrendezését a végső telepítés során.
- Dokumentáció ellenőrzése:Győződjön meg arról, hogy a rajzok, adattábla adatok, kapcsolási rajz és műszaki leírás ugyanazt a konfigurációt írja le.
Ez a megközelítés világosabb műszaki utat teremt a rendszertervezéstől a termékválasztásig. Csökkenti annak az esélyét is, hogy egy látszólag apró részlet, mint például a teher vagy a terminál helye, problémát okozzon a telepítés során.
Mit kell kérniük a vásárlóknak a jóváhagyás előtt?
- Méretrajz:Ellenőrizze a teljes méreteket, a rögzítési pontokat, a kapcsokat és a rendelkezésre álló beépítési helyet.
- Bekötési rajz:Ellenőrizze az elsődleges és másodlagos kivezetés kapcsolatokat és a földelési pontokat.
- Adattábla információ:Ellenőrizze a feszültségarányt, a frekvenciát, a pontosságot és az egyéb névleges jellemzőket.
- Szigetelés leírása:Ellenőrizze a dielektromos szerkezetet és a tervezett telepítési környezetet.
- Vizsgálati információk:Erősítse meg a kiválasztott konfigurációra vonatkozó rutin- vagy teljesítményteszteket.
Gyakran Ismételt Kérdések
Mire használható a feszültségváltó?
A magas primer feszültséget arányos szekunder feszültségre csökkenti, amely alkalmas mérésre, mérésre, védelemre, felügyeletre és vezérlésre. Ezenkívül elektromos elválasztást biztosít a nagyfeszültségű áramkör és a másodlagos berendezés között.
Mi a különbség a feszültségtranszformátor és a teljesítménytranszformátor között?
A teljesítménytranszformátort elsősorban az áramkörök közötti elektromos energia átvitelére tervezték, míg a műszeres feszültségtranszformátort úgy, hogy arányos feszültségjelet biztosítson a méréshez és a védelemhez. Másodlagos kimenete a csatlakoztatott műszerek és vezérlőberendezések számára készült, nem pedig tömeges energiaátvitelre.
Hogyan működik az elektromágneses tervezés?
Az elektromágneses kialakítás primer és szekunder tekercseket használ mágneses magon keresztül. A primer feszültség mágneses fluxust hoz létre, amely arányos feszültséget indukál a szekunder tekercsben.
Mit jelent az átalakítási arány?
Az átalakítási arány a primer és szekunder feszültség arányos viszonyát írja le. Lehetővé teszi, hogy a magas rendszerfeszültséget egy alacsonyabb szekunder feszültség képviselje, amely mérőkkel és relékkel feldolgozható.
Miért számít a pontossági osztály?
A pontossági osztály határozza meg a megengedett mérési hibát meghatározott feltételek mellett. A mérési, felügyeleti és védelmi alkalmazásoknak eltérő követelményei lehetnek, ezért a kiválasztott osztálynak meg kell felelnie a kívánt funkciónak.
Mi a terhelés egy szekunder körben?
A terhelés a szekunder tekercshez csatlakoztatott terhelés. Tartalmaz olyan eszközöket, mint a mérők, védelmi relék, jelátalakítók, sorkapcsok és csatlakozó kábelek. A teljes terhelés befolyásolhatja a másodlagos teljesítményt és a pontosságot.
Miért lehet egy transzformátornak több szekunder tekercselése?
A több szekunder tekercs lehetővé teszi, hogy külön áramkörök különböző funkciókat hajtsanak végre. Például az egyik tekercs mérést szolgálhat, míg a másik támogatja a védelmet vagy egy másik meghatározott alkalmazást.
Mi a különbség a száraz típusú és az öntött műgyanta konstrukció között?
Mindkettő elkerüli a hagyományos folyékony szigetelést, de az öntött műgyanta konstrukció epoxigyantát használ a kiválasztott alkatrészek kapszulázásához. Ezzel zárt, mechanikailag stabil szerkezet jöhet létre, amely jól ellenáll a nedvességnek és a szennyeződéseknek megfelelő beltéri alkalmazásokban.
Mikor van szükség kültéri konfigurációra?
Kültéri konfigurációt használnak, ha a transzformátort szabadon lévő helyre, például kültéri alállomásra telepítik. A tervezésnek figyelembe kell vennie az esőt, a páratartalmat, a hőmérséklet-ciklusokat, a szennyezést, az ultraibolya expozíciót és az egyéb helyszíni körülményeket.
Használható-e ugyanaz a transzformátor beltéren és kültéren?
Nem feltétlenül. Az elektromos besorolások hasonlónak tűnhetnek, de a burkolat, a szigetelés, a felületvédelem, a környezeti ellenállás és a szerelési követelmények jelentősen eltérhetnek a beltéri és kültéri berendezések között.
Mi az a kapacitív feszültségváltó?
A kapacitív feszültségtranszformátor kapacitív feszültségosztást használ egy transzformátorszakasszal együtt, hogy skálázott feszültségjelet kapjon. Megfelelő nagyfeszültségű mérési és védelmi alkalmazásokban használható, és a kialakítástól függően bizonyos kommunikációs funkciókat is támogathat.
Mi az az elektronikus feszültségváltó?
Az elektronikus feszültségtranszformátor vagy érzékelő érzékelőelemet és elektronikus jelátalakítást használ az arányos kimenet biztosítására. A specifikációnak ki kell terjednie az érzékelő technológiájára, a kimeneti interfésre, a pontosságra, az energiaigényre, a környezeti feltételekre és a későbbi berendezések kompatibilitására.
Hogyan támogatja a feszültségváltó a relévédelmet?
Méretezett feszültségjelet ad a védelmi reléknek. A védelmi sémától függően a relé felhasználhatja ezt a jelet olyan funkciókhoz, mint a túlfeszültség, az alacsony feszültség, az irány logika, a szinkronizálás vagy más alkalmazás-specifikus védelmi számítások.
Miért fontos a másodlagos földelés?
Egy meghatározott másodlagos földelési elrendezés szabályozott elektromos referenciát hoz létre, és támogatja a szekunder áramkör biztonságát. A pontos földelési módszernek követnie kell a berendezés tervezését és a vonatkozó elektromos követelményeket.
Miért kerülhet bele nagyfeszültségű biztosíték?
A biztosíték primer oldali védelmet nyújthat a transzformátor számára, és csökkentheti bizonyos belső hibák következményeit. Besorolását és koordinációját a transzformátorhoz és a környező elektromos hálózathoz kell igazítani.
Milyen műszaki adatokat érdemes ellenőrizni rendelés előtt?
A fontos információk közé tartozik a primer feszültség, a szekunder feszültség, a frekvencia, a fáziskonfiguráció, a földelés elrendezése, a pontossági osztály, a terhelés, a tekercskonfiguráció, a szigetelés típusa, a telepítési hely, a méretek, a kivezetések elrendezése, a védelmi követelmények és a vonatkozó vizsgálati követelmények.
Testreszabható-e egy feszültségváltó egy adott kapcsolóberendezés-projekthez?
A projektspecifikus konfigurációk magukban foglalhatják a feszültségarányt, a szekunder tekercselés elrendezését, a szerelési méreteket, a kapocskonfigurációt, a szigetelés felépítését, a biztosítékok integrálását és más meghatározott műszaki követelményeket. A testreszabott terveket jóváhagyott rajzokon és műszaki előírásokon keresztül kell ellenőrizni.
Miért kell a transzformátort és a relét vagy mérőt együtt megadni?
A másodlagos eszköz létrehozza a transzformátor tényleges terhelésének egy részét, és meghatározza a szükséges jeljellemzőket. A transzformátornak a csatlakoztatott mérőműszerrel vagy relével való összehangolása segít abban, hogy az arány, a pontosság, a terhelés és a bekötési feltételek megfelelőek legyenek a teljes mérési lánchoz.
Hogyan erősítheti meg a jobb feszültségmérés az energiarendszer védelmét?
A megbízható feszültséginformáció a modern elektromos védelem és szabályozás egyik alapja. Az üzemeltetőknek tudniuk kell, hogy mi történik az elsődleges hálózatban, a mérőknek stabil mérési jelekre van szükségük, a védőreléknek pedig megbízható elektromos bemenetekre van szükségük, amikor abnormális körülményekkel kapcsolatos döntéseket hoznak.
A műszertranszformátor technológia hidat teremt e követelmények és a nagyfeszültségű elektromos rendszer között. Az arányos másodlagos jel és az elektromos elválasztás biztosításával a berendezés lehetővé teszi, hogy a mérő- és védelmi eszközök kezelhető feszültséggel működjenek, miközben funkcionálisan csatlakoznak az elsődleges hálózathoz.
A kiválasztási folyamatnak a tényleges jelentkezéssel kell kezdődnie. A termék véglegesítése előtt meg kell határozni az elsődleges feszültséget, a szekunder feszültséget, a frekvenciát, a fáziskonfigurációt, a földelés elrendezését, a pontosságot, a terhelést, a tekercsszámot, a szigetelést, a telepítési környezetet, a védelmet és a fizikai méreteket.
A technológiaválasztás is számít. Az elektromágneses rendszerek továbbra is széles körben alkalmazhatók a középfeszültség mérésére és védelmére. A kapacitív tervezések megfelelő megoldást nyújthatnak bizonyos nagyobb feszültségű alkalmazásokhoz, míg az elektronikus érzékelési technológiák támogathatják az egyre digitálisabb elektromos architektúrákat.
A környezeti és mechanikai feltételeket ugyanolyan gondossággal kell figyelembe venni. A beltéri berendezések ellenőrzött kapcsolóberendezési környezetben működhetnek, míg a kültéri egységeknek meg kell küzdeniük az időjárással, a szennyezéssel, a hőmérséklet-ingadozásokkal és az ultraibolya sugárzással.
A gyártók és a projektcsapatok számára a pontos dokumentáció ugyanolyan fontos, mint maga a hardver. A méretrajzok, tekercselési rajzok, adattábla-információk, kapocsazonosítók, szigetelési adatok, vizsgálati információk és szerelési utasítások lehetővé teszik a transzformátor megfelelő integrálását a végső elektromos rendszerbe.
Végső soron egy megfelelően meghatározottFeszültség transzformátortöbb mint egy mérési összetevő. Interfész a primer áramhálózat és a mérési, védelmi, felügyeleti és vezérlőrendszerek között, amely a modern elektromos infrastruktúrát megfigyelhető és kezelhetővé teszi.
Feszültségmérési megoldásra van szüksége elektromos rendszeréhez?
Comewilltámogatja az alkalmazás-specifikus feszültségmérési megoldásokat, beleértve a beltéri és kültéri konfigurációkat, a tekercselési elrendezéseket, a szigetelési rendszereket, a védelmi követelményeket és az egyedi műszaki specifikációkat. Projektkövetelményekhez és műszaki megbeszélésekhez,lépjen kapcsolatba velünk.
