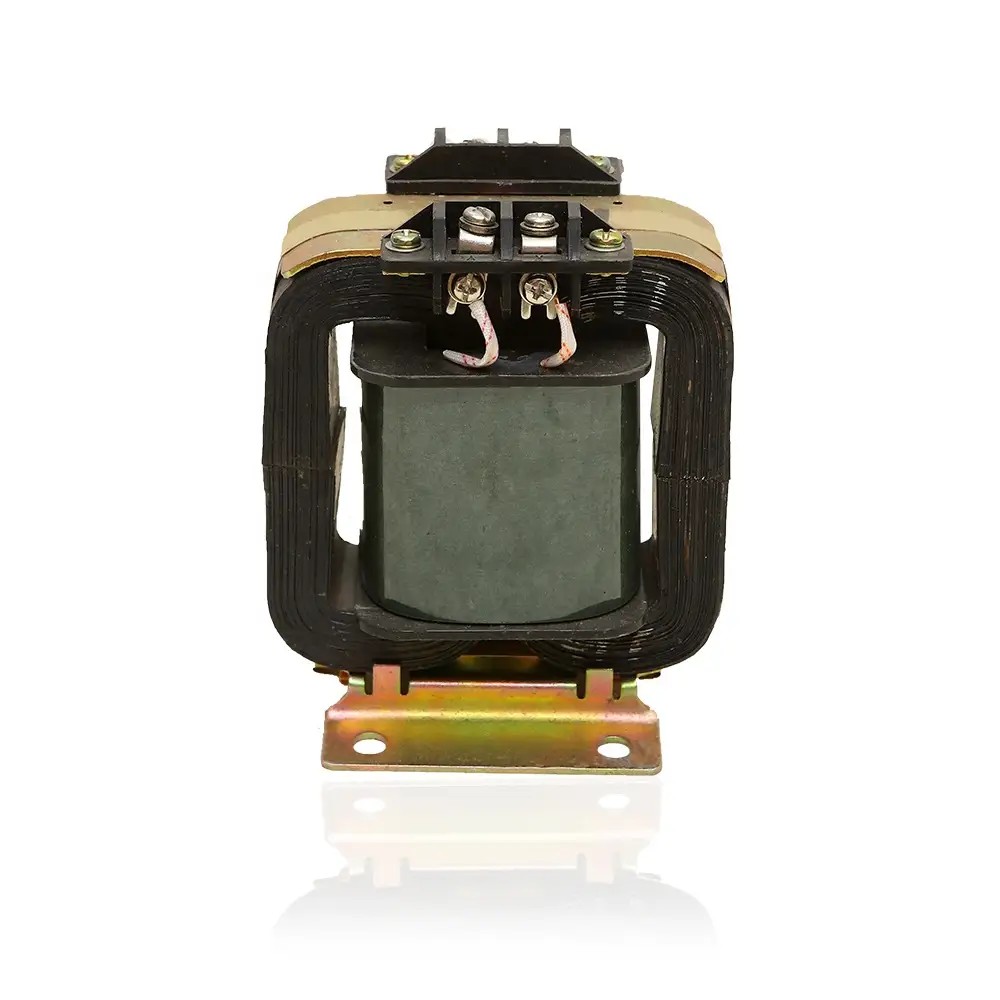

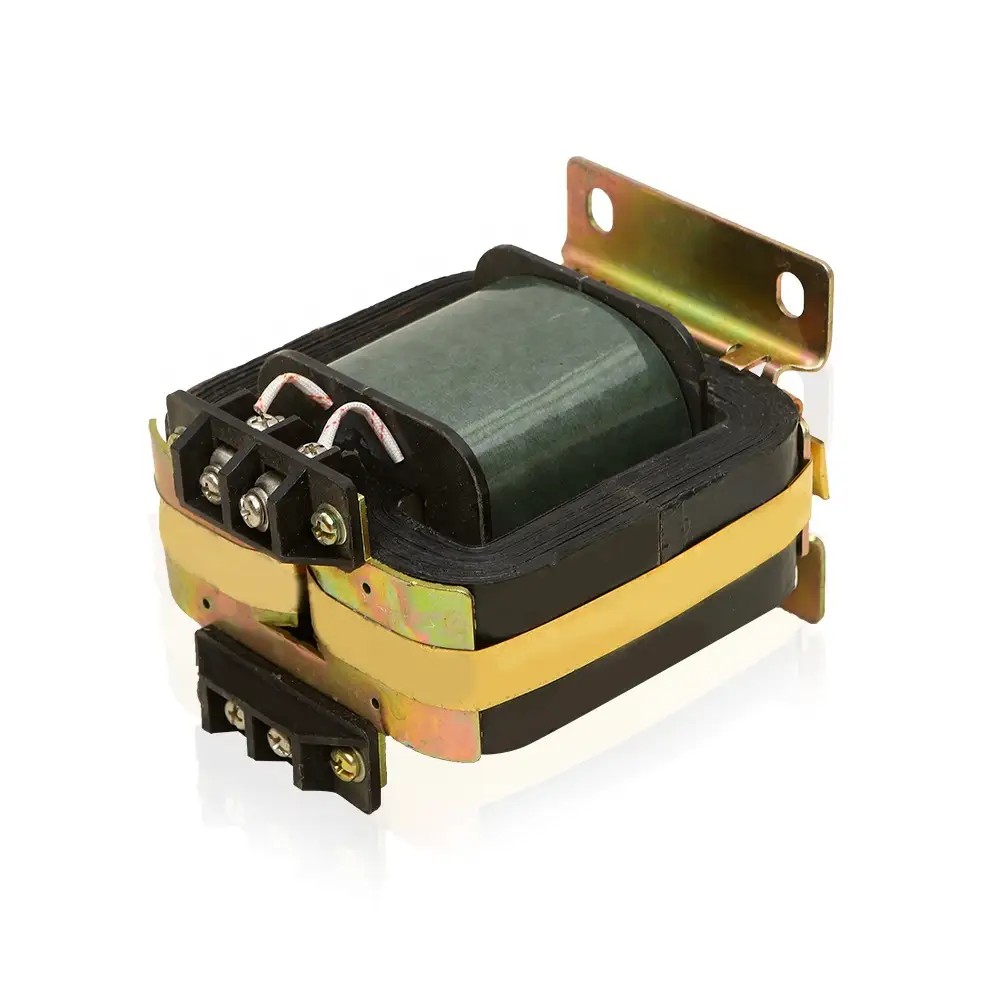

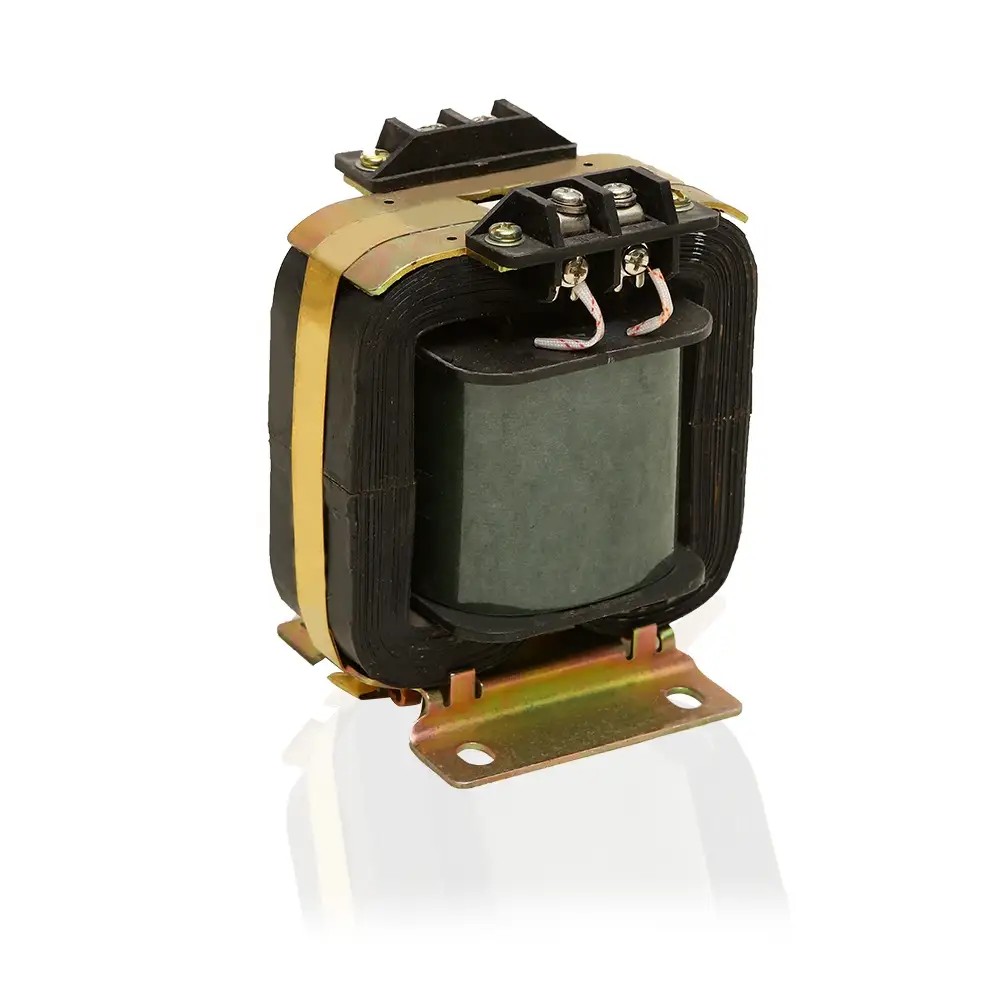

Professzionális kínai gyártóként a Comewill a JJDG4-0.5 feszültségtranszformátort kínálja, amelyet pontos feszültségmérésre, energiamérésre és relévédelemre terveztek. Masszív, hőre keményedő fenolvázzal és kiváló minőségű szilikonacél magokkal készült, megfelel a GB1207 és az IEC60044-2 szabványoknak.
Masszív felépítés: strapabíró, hőre keményedő fenol műanyag keret kiváló minőségű hidegen hengerelt szilikonacél magokkal párosítva. Ez a szilárd felépítés három kötelező funkciót kínál beszerzési igényeinknek: pontszerű feszültségmérés, megbízható energiamérés és állandó relévédelem – mindez elengedhetetlen az energiarendszer infrastruktúrájának zökkenőmentes működéséhez. Ellenőrzi mind a hazai GB1207 szabványok, mind a nemzetközi IEC60044-2:2003 szabványok mindegyikét, megfelelve a cégünk által a beszerzési projektekhez meghatározott szigorú minőségi és megfelelőségi korlátnak.
Alapvető beszerzési prioritásainkat – pontosságot, biztonságot és hosszú élettartamot – szem előtt tartva megépített JDG4-0.5 feszültségtranszformátor tökéletesen megfelel igényeinknek mérőműszerek vagy védőrelérendszerek felszerelésekor. Kompakt, de robusztus kialakítása ellenáll a túlterhelésnek, és továbbra is egyenletesen működik még nehéz beltéri körülmények között is, közvetlenül növelve az általunk telepített energiarendszerek hatékonyságát és biztonságát. Akár tömeges vásárlásról, akár célzott berendezés-frissítésről van szó, ez a transzformátor megbízható, költséghatékony választásnak bizonyul, amely tökéletesen megfelel cégünk beszerzési minőségi követelményeinek és funkcionális igényeinek.
| TÍPUS | Arány (kv) | Osztály | Relatív névleges teljesítmény (VA) | Másodlagos határérték kimenet (VA) | Névleges szigetelési szint (kv) | Súly (kg) |
| JDG4-0.5 | 360/100 | 0,2 (0,5) | 10. cikk (15) | 150 | 0,72/3 | 5 |
| 380/100 | 0,2 (0,5) | 10. cikk (15) | 150 | |||
| 400/100 | 0,2 (0,5) | 10. cikk (15) | 150 | |||
| 500/100 | 0,2 (0,5) | 10. cikk (15) | 150 | |||
| JDG4-0,72 | 630/100 | 0,2 (0,5) | 10. cikk (15) | 150 | 0,72/3 | |
| 690/100 | 0,2 (0,5) | 10. cikk (15) | 150 | |||
| 800/100 | 0,2 (0,5) | 10. cikk (15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0,2 (0,5) | 10. cikk (15) | 150 | 1,2/3 | |
| JDG4-0,72 | 690/√3/100/√3 | 0,2 (0,5) | 10. cikk (15) | 150 | 0,72/3 | |
| 800/√3/100/√3 | 0,2 (0,5) | 10. cikk (15) | 150 | |||
| JDG4-1 | 950/√3/100/√3 | 0,2 (0,5) | 10. cikk (15) | 150 | 1,2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0,2 (0,5) | 10. cikk (15) | 150 | ||
| Megjegyzés: Ha a felhasználó által kért paraméterek meghaladják a fenti táblázatban megadott tartományt, akkor azok a cégünkkel való egyeztetés alapján határozhatók meg. | ||||||

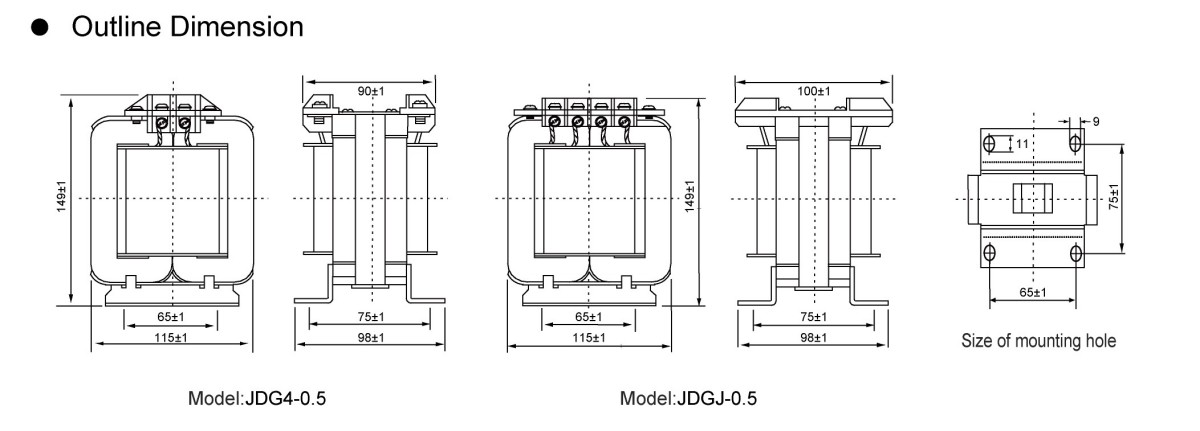

JDG4-0.5 beltéri kisfeszültségű transzformátor beépítési méretei

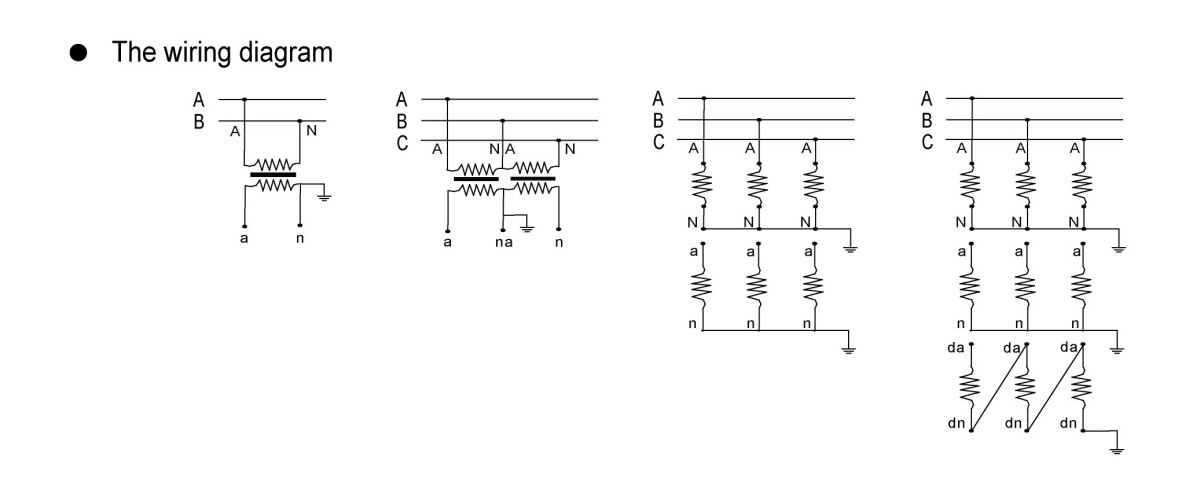

A feszültségtranszformátorok (PT-k) gyárunkból történő kiválasztása és beszerzése során három speciális csatlakozási séma tűnik ki mérnöki gyakorlatiasságukkal – mindegyik egyedi rendszerkövetelményekhez és funkcionális prioritásokhoz igazodik, biztosítva a projektbeszerzési szabványokhoz való igazodást:
1. Csillag (Y-Y) földelt kapcsolat
Ez a csatlakozás kizárólag a földeletlen nullapontokkal vagy ívelnyomó tekercsekkel földelt áramellátó rendszerekre vonatkozik, ez a csatlakozás megköveteli az elsődleges tekercs nullapólusának közvetlen földelését. Alapvető beszerzési értéke abban rejlik, hogy lehetővé teszi a precíz fázis-föld feszültségméréseket, ami az ilyen rendszerarchitektúrák szigetelési állapotának megfigyelésének megkérdőjelezhetetlen követelménye.
2. V-V hiányos Delta csatlakozás
Ez a két egyfázisú PT felhasználásával készült séma az elektromos hálózat UAB és UBC vonali feszültségeihez kapcsolódik, így egy hiányos delta szerkezetet alkot. Használható opció 20 kV-os és az alatti földeletlen/ívelnyomó tekercses földelt hálózatok beszerzéséhez, kiváló a fázisok közötti feszültség érzékelésében. Kritikus beszerzési szempont: nem képes a fázis-föld feszültség mérésére, így nem alkalmas a teljes feszültségfigyelést igénylő forgatókönyvekhez.
3. Nyissa meg a Delta Multi-Winding Connection alkalmazást
Ez a három egyfázisú, három tekercses PT-ből álló konfiguráció YN, yn, d11 vagy YN, y, d11 vezetékeket alkalmaz – a másodlagos csillag tekercs nullapontja a B-fázison keresztül van földelve. Sokoldalú beszerzési lehetőségként minden feszültségszintet alkalmaz, különösen a 3-15 kV-os rendszereket. A szekunder tekercs kettős funkcionalitást biztosít (fázisközi és fázis-föld feszültségmérés), míg a segéd szekunder tekercs nyitott delta kialakítása támogatja a csatlakozást a szigetelésfigyelőkhöz, a földeletlen hálózati relékhez vagy a közvetlen földelési rendszer védelmi eszközeihez – kiterjesztve alkalmazhatóságát a különböző beszerzési forgatókönyvekre.
