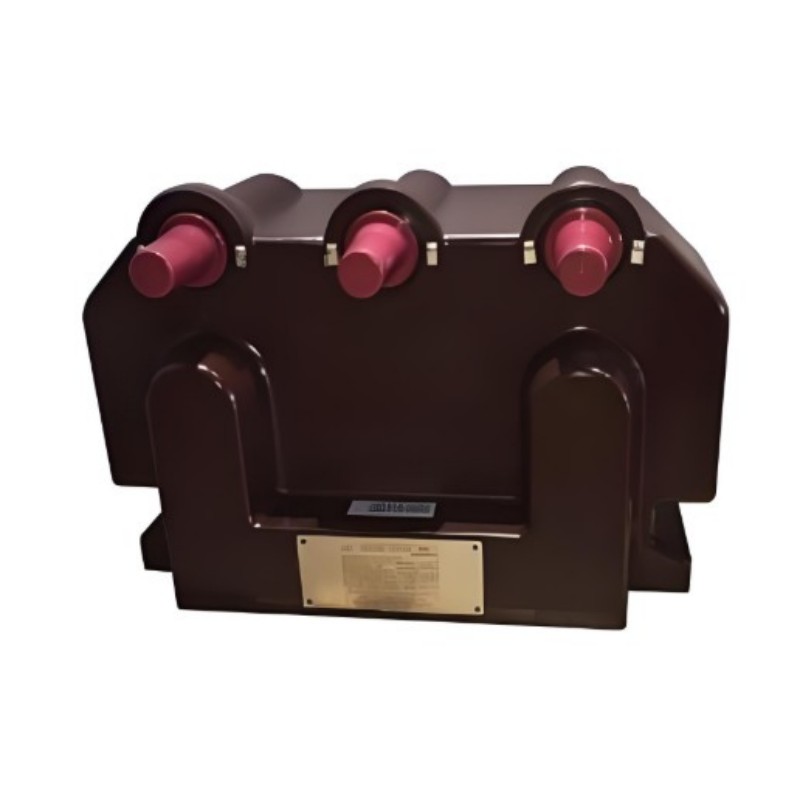

JSZV18-24R feszültség transzformátor

A JSZV18-24R feszültségtranszformátor gyártásában szerzett sokéves tapasztalattal a Welcome (Wenzhou) Electric Co., Ltd. 0,72-40,5 kV-os beltéri feszültségtranszformátorok széles választékát tudja szállítani. Ennek a transzformátorunknak olyan szerkezeti felépítése és alkalmazási forgatókönyvei vannak, amelyek különösen igazodnak a középfeszültségű rendszerek követelményeihez:

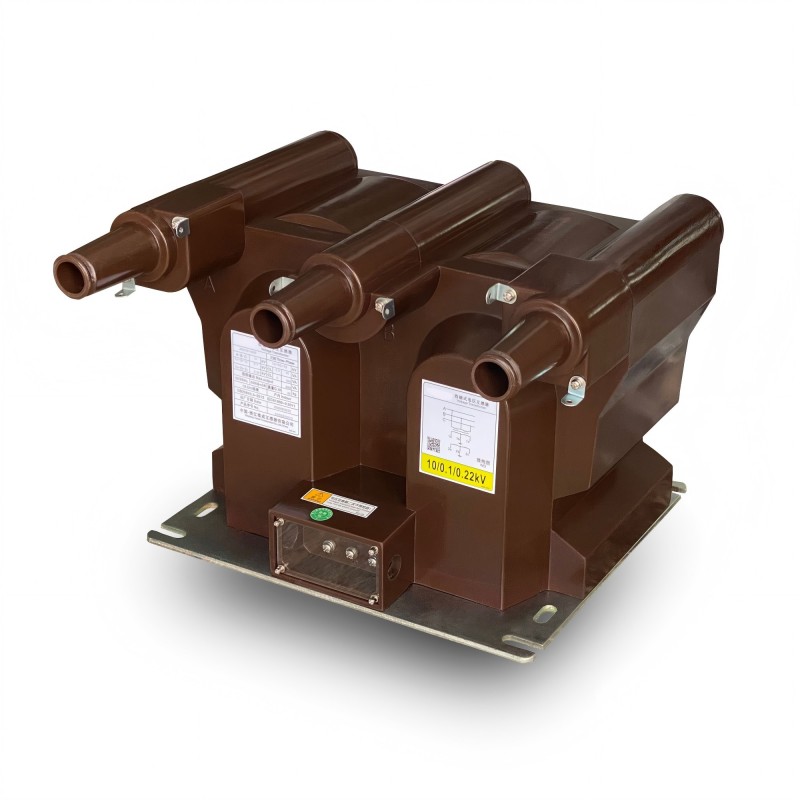

Ez a transzformátor teljesen zárt epoxigyanta öntvény szigetelő szerkezetet alkalmaz, amely beburkolja az elsődleges tekercset, a szekunder tekercset és a kör alakú vasmagot, és képes közvetlenül ellenállni a szennyezésnek és a nedvességnek. A termék könyök alakú dugóval is fel van szerelve, ami nem csak a környezeti tömítést javítja, hanem a telepítést is megkönnyíti, a helyszíni vezetékezés pedig nem igényel nagy erőfeszítést.

A minőségi JSZV18-24R feszültségtranszformátort kifejezetten beltéri használatra tervezték, ahol a nullapont nincs földelve. Legyen szó árammérésről, elektromos energia számításáról vagy relévédelemről, nagy hasznát veheti. Képes alkalmazkodni az 50Hz-es vagy 60Hz-es frekvenciákhoz, képes ellenállni 24kV-os berendezési feszültségig, valamint stabilan és pontosan végrehajtani a feszültségfigyelést középfeszültségű villamosenergia-rendszerekben, teljes mértékben kielégítve a helyszíni követelményeket.

Fő műszaki paraméter

1. Névleges primer feszültség: opcionális 20 kV vagy 22 kV, alkalmas középfeszültségű rendszerek különböző feszültségigényeire;
2. Névleges másodlagos feszültség: Három specifikáció létezik: 100 V, 100/100 V és 100/220 V, amelyek különböző másodlagos berendezések vezetékeihez illeszthetők;
3. A maradékfeszültség-tekercs névleges feszültsége: 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, megfelel a speciális követelményeknek, mint például a földelésvédelem;
4. Terhelési teljesítménytényező: cos Φ=0,8 (hiszterézis), összhangban van a hagyományos szekunder körök terhelési jellemzőivel;
5.Végrehajtási szabványok: Kövesse az IEC60044-2:2003 vagy az IEC61869-1&3 szabványt, a teljesítmény és a minőség összehasonlítása a nemzetközi szabványokkal.

További műszaki paramétereket lásd az alábbiak szerint:

Megjegyzések: Kérésre szívesen szállítunk olyan transzformátorokat, amelyek megfelelnek más szabványoknak, vagy amelyek nem szabványos műszaki jellemzőkkel rendelkeznek.

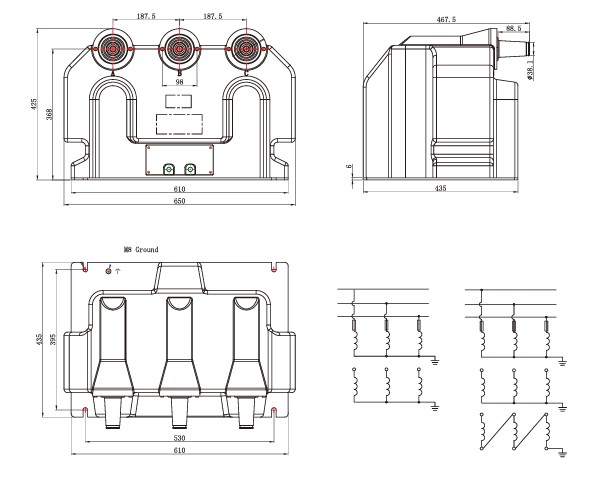

Vázlatrajz

Főbb jellemzők

A Welcome (Wenzhou) Electric Co., Ltd. JSZV18-24R feszültségtranszformátora szilárd teljesítményelőnyeivel alkalmas a középfeszültségű rendszerkövetelményekre. A konkrét kiemelések a következők:

1. Széles feszültség-alkalmazhatóság
A 24 kV-os névleges feszültségű JSZV18-24R feszültségtranszformátor jelentős feszültségingadozásokat kezel, biztosítva a stabil felügyeletet és a pontos jelkimenetet tranziens vagy rendszerszabályozás során.

2.Fast Response
Gyorsan rögzíti a feszültségváltozásokat, és azonnal továbbítja a jeleket a védelmi eszközöknek, lehetővé téve a gyors hibaelhárítást és a rendszer fokozott megbízhatóságát.

3. Alacsony hiszterézisveszteség
A fejlett mágneses anyagok és az optimalizált kialakítás csökkenti az energiaveszteséget, javítja a hatékonyságot, minimalizálja a hőtermelést és meghosszabbítja az élettartamot.

Legyen szó gyakori feszültségingadozásokkal járó forgatókönyvről, vagy egy közepes feszültségű rendszerről, amelyre a válaszadási sebesség és az energiafogyasztás követelményei vonatkoznak, ez a transzformátor kitart. Ha szeretné tudni a forgatókönyv konkrét adaptációs részleteit, csak mondja el közvetlenül!
