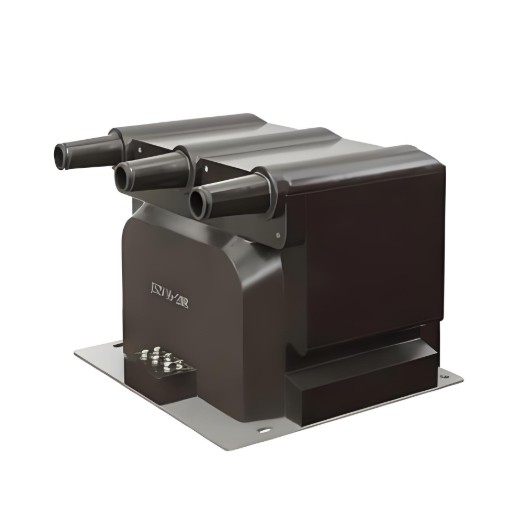

JDZ16-24R feszültség transzformátor

A Comewill gyár JDZ16-24R feszültségtranszformátora 50 Hz-es vagy 60 Hz-es frekvenciákhoz és 24 kV-os maximális feszültségszintű berendezésekhez tud alkalmazkodni, így különösen alkalmas középfeszültségű elosztórendszerekben. Ez a transzformátor stabil teljesítménnyel, alacsony maggerjesztési veszteséggel és nagy külső szigetelési kúszási távolsággal rendelkezik; Ráadásul a kialakítás nem igényel napi karbantartást, és még a magas beltéri környezeti követelményeket, hosszú távú precíz működést és tartósságot támasztó forgatókönyveket is kibír.

Mi az a JDZ16-24R feszültségtranszformátor?

Welcome (Wenzhou) Electric Co., Ltd. JDZ16-24R feszültségtranszformátora egy teljesen epoxigyantából öntött, teljesen zárt szerkezetű beltéri berendezés, amely képes feszültséget mérni, elektromos energiát számítani és relévédelmet végezni egyfázisú és háromfázisú váltakozó áramú áramkörök esetében egyaránt.

A termék paraméterei

Üdvözöljük (Wenzhou) Electric Co., Ltd. transzformátora világos mag elektromos paraméterekkel rendelkezik:

A berendezés maximális ellenállási feszültsége: 12kV
Névleges primer feszültség: 11kV
Névleges szekunder feszültség: opcionális 100/220V, 110/220V, vagy külön 100V vagy 110V, teljes mértékben igazodik a különböző rendszerek huzalozási követelményeihez

Ami a műszaki szabványokat illeti, a teljes folyamat az IEC 60044-2:2003 "Műszertranszformátorok 2. része: Induktív feszültségtranszformátorok" szabványt követi, a teljesítmény és a minőség pedig megfelel a nemzetközi szabványoknak, így nem kell aggódnia a futásteljesítmény nem megfelelősége vagy kompatibilitási problémák miatt.

Megjegyzések: Az ügyfél kérésére szívesen biztosítunk olyan transzformátorokat, amelyek megfelelnek más szabványoknak, vagy amelyek nem szabványos műszaki jellemzőkkel rendelkeznek.

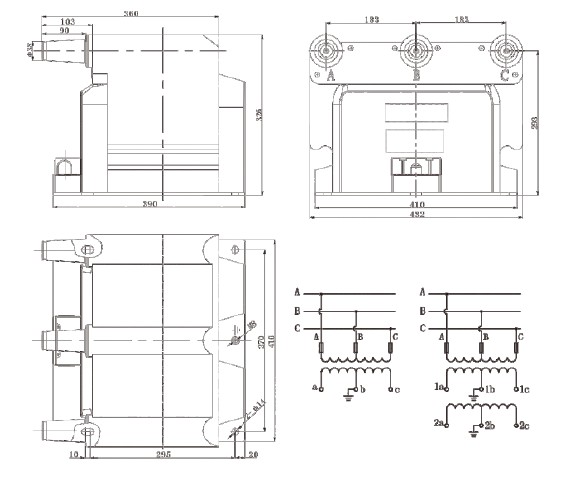

Vázlatrajz

Főbb jellemzők

Üdvözöljük (Wenzhou) Electric Co., Ltd. JDZ16-24R feszültségtranszformátora 24 kV-os középfeszültségű rendszerekben is megállja a helyét ennek a három praktikus tulajdonságnak köszönhetően:

1. Biztosítékkal jár, nem kell aggódni a túlfeszültség elleni védelem miatt
Ez a JDZ16-24R feszültségtranszformátor közvetlenül integrál egy biztosítékot, amelyet kifejezetten a rendellenes feszültséghelyzetek kezelésére terveztek. Ha a 24kV-os rendszerben hirtelen feszültséglökés lép fel, a biztosíték azonnal megszakíthatja az áramkört, védve a transzformátort és megakadályozva, hogy a csatlakoztatott elektromos berendezés nagyfeszültség miatt kiégjen. Nemcsak az elektromos rendszert teszi biztonságosabbá, de a transzformátorok élettartamát is meghosszabbítja anélkül, hogy további védőtartozékokra lenne szükség.
2. A pontos mérés és a megbízható adatok a nyugalom kulcsa
Belsőleg nagy pontosságú alkatrészeket használnak, és a szerkezeti kialakítást úgy optimalizálták, hogy a primer oldalon lévő 24 kV-os nagyfeszültséget minimális hibával stabilan alakítsák át kisfeszültségű jellé a szekunder oldalon. Legyen szó villanyszámlák méréséről, napi rendszerességű feszültségfigyelésről vagy jelek továbbításáról a relévédelmi berendezésekre, a mért értékek nagyon pontosak. Az elektromos rendszer stabilan és hatékonyan működik, nem lesz hiba a mérésben és a hibadiagnosztikában.

3. Kis méretű, helytakarékos és könnyen telepíthető
Az általános kialakítás kompakt és nagyon kis helyet foglal, kifejezetten helyszűke forgatókönyvekhez, például kapcsolóberendezésekhez és alállomásokhoz igazítva, megkönnyítve a telepítést. Kis mérete ellenére teljesítménye mit sem csökkent; Ezenkívül a kompakt kialakítás sokkal kényelmesebbé teszi a szállítást és a telepítést, így helyet takarít meg a telepítéshez és csökkenti a támogatási költségeket.
