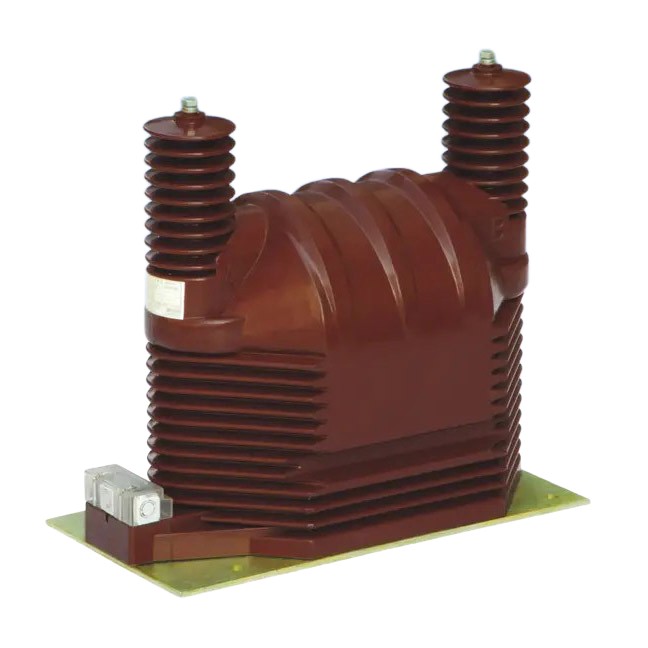

JDZ9-35Q feszültség transzformátor

JDZ9-35Q feszültségtranszformátorok: 35 kV-os mag rendszerkomponensek

A felső polcokon lévő szigetelőanyagokból készült, kiváló minőségű JDZ9-35Q feszültségtranszformátorok, amelyeket a Comewill professzionális kínai gyártó gyárt, kompakt, de strapabíró kialakításúak. Ez azt jelenti, hogy mechanikailag jól tartanak, és szilárd elektromos szigetelést kínálnak – nem spórolva a tartósságon. Minden modellnek megvan a maga különlegessége is: a JDZ9-35Q profi módon kezeli a nedvességet, így tökéletes párás vagy nedves helyekre. A JDZ9-35G viszont erős túlfeszültség-védelemmel rendelkezik – megvédi elektromos rendszerét a hirtelen feszültségcsúcsoktól.

Akár JDZ9-35Q feszültségtranszformátort használ alállomásokban, ipari üzemekben vagy áramelosztó hálózatokban, mindkét modell konzisztens, pontos feszültségméréseket biztosít hosszú távon. Nem csak a munkát végzik el – biztonságosabbá és hatékonyabbá teszik elektromos rendszerét.

Alapparaméterek

Névleges feszültség: 35 kV (elsődleges oldal)
Névleges átalakítási arány: 35000/100 V (egyes modellek támogatják a több tekercses konfigurációt)
Pontossági szint: 0,2, 0,5, 1,0, 3,0, 6P (egyes modellek támogatják a kombinációs szintet, például a 0,2/0,5/6P)
Névleges szigetelési szint: 40,5/95/200 kV (egyes modellek 42/95/185 kV)
Maximális teljesítmény: 1000 VA (egyes modellek akár 2000 VA-t is elérhetnek)

Szerkezeti jellemzők

Teljesen zárt epoxigyanta öntvény, ellenáll a szennyeződésnek és a nedvességnek, alkalmas trópusi területekre.
Alsólemez beépítés, kompakt méret, bármilyen irányban támogatja a telepítést.
A másodlagos kimeneti csatlakozódoboz több irányba vezetheti a vezetékeket, és lopásgátló kialakítású.

Alkalmazási forgatókönyvek

Energiamérés, feszültségfigyelés és relévédelem az elektromos rendszerben.
A JDZ9-35Q feszültségtranszformátor KYN-35 típusú és más nagyfeszültségű kapcsolóberendezésekbe is beépíthető.

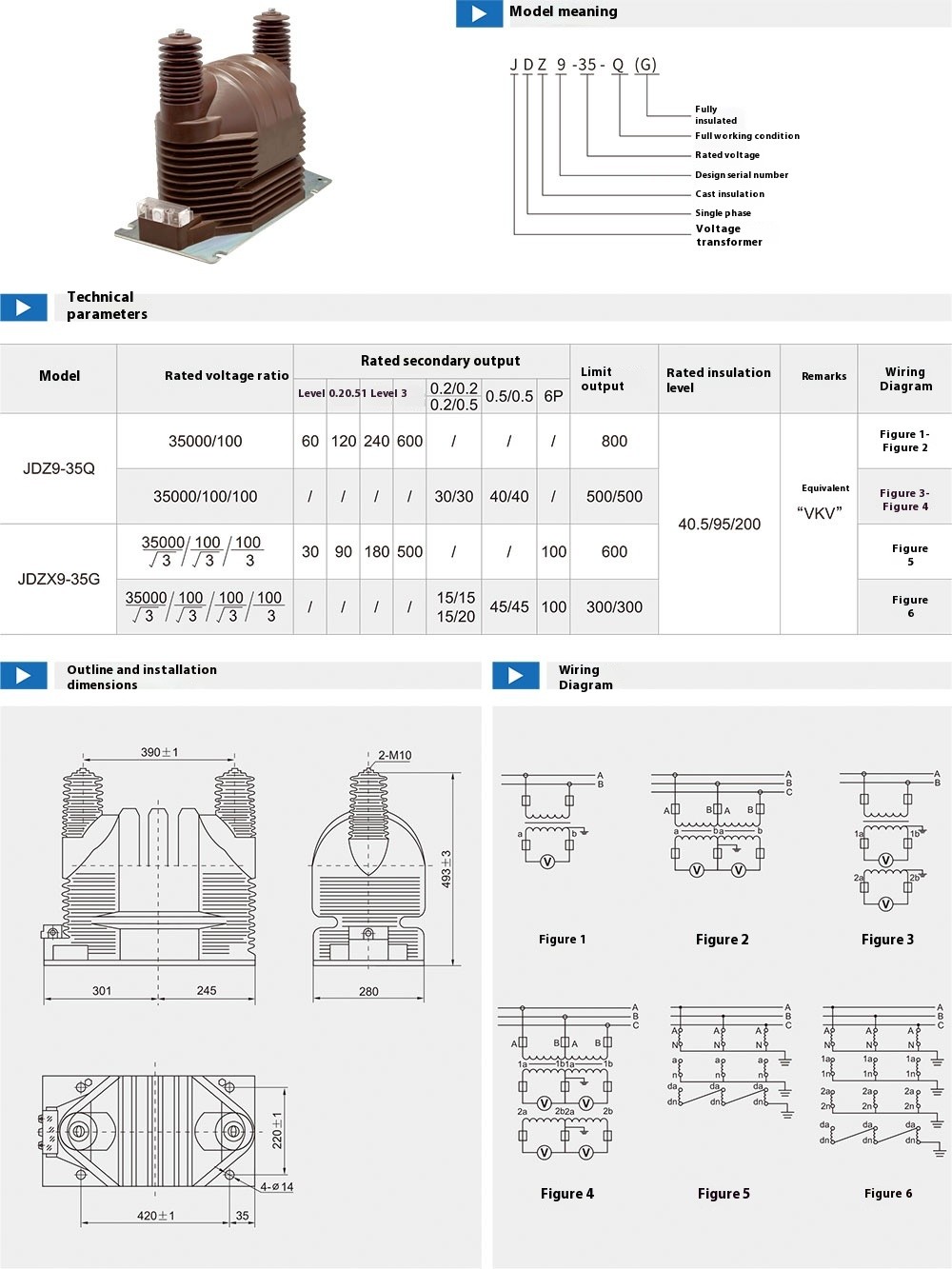

Műszaki adatok
