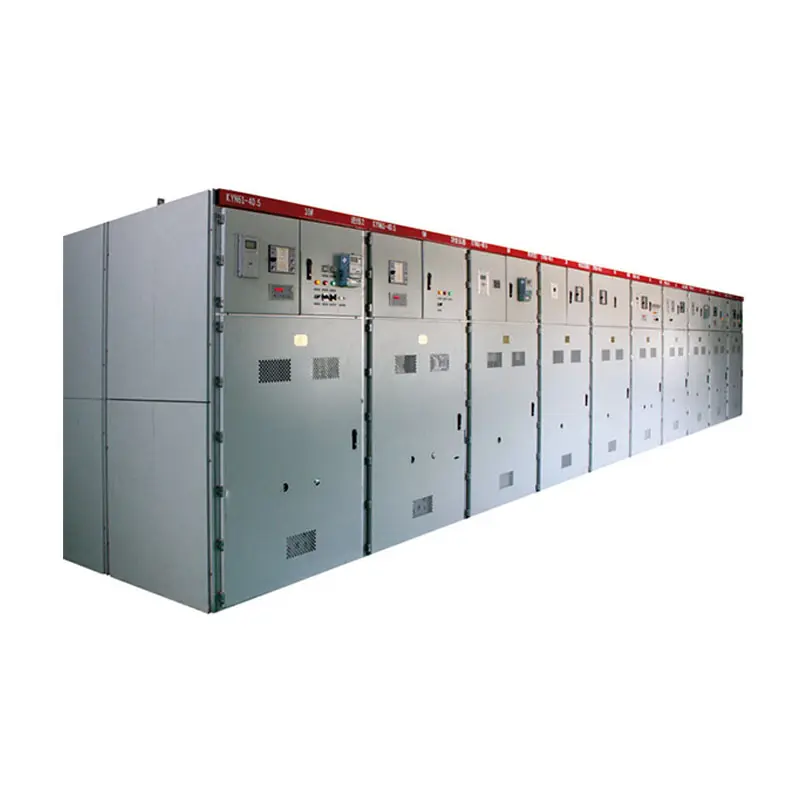

KYN61-40.5KV kapcsolóberendezés

Megbízható kínai gyártóként és beszállítóként a Comewill minőségi KYN61-40.5KV kapcsolóberendezéseket szállít olyan alállomásokhoz, erőművekhez és ipari létesítményekhez, amelyek biztonságos, hatékony és folyamatos áramelosztást igényelnek. A masszív, fémbevonatú konstrukció kiválóan alkalmas a nagyfeszültségű rendszerekre: biztosítja az üzembiztonságot és a rendszer stabilitását, még igényes beltéri környezetben is. Ráadásul teljesíti az összes megfelelőségi jelölést – megfelel a GB/T11022, GB3906 és DL404 nemzeti és ipari szabványoknak –, így Ön olyan felszerelést szerez be, amely teljesítménye, megbízhatósága és biztonsága bizonyított beltéri középfeszültségű alkalmazásokhoz.



Akár új alállomást épít ki, akár erőmű elosztórendszerét korszerűsíti, akár ipari telephelyet keres, a Welcome (Wenzhou) Electric Co., Ltd. KYN61-40.5(Z) kapcsolóberendezése készen áll a tömeges beszerzésre. A konfigurációkat az Ön pontos működési igényeihez igazíthatjuk, így nincs minden kompromisszum.





Modell jelentés

Felhasználási feltételek



Vágjunk bele, mit tud kezelni ez a KYN61-40.5KV kapcsolóberendezés – nincs szakzsargon, csak egyértelmű specifikációk a beszerzési ellenőrzésekhez:



Működési környezeti feltételek

Környezeti hőmérséklet: +40°C-on felülemelkedik, -15°C-ig süllyed – a legtöbb beltéri klímán működik.

Páratartalomra vonatkozó szabályok: Napi átlag ≤95%, havi átlag ≤90%; a vízgőznyomás max. 2,2 kPa naponta, 1,8 kPa havonta – még nedves helyeken is kitart.

Tengerszint feletti magasság: maximum 1000 méter tengerszint feletti magasságban (bármilyen magasabban, beszélgessünk).

Földrengésállóság: ≤8 fokos Richter-skála szerinti rengéseket vesz igénybe – stabil, ahol számít.

Levegőminőség: Korrozív/gyúlékony gázoktól, felesleges portól, vízgőztől vagy erős szennyező anyagoktól mentes levegőre van szüksége – megakadályozza a belső alkatrészek gyors elhasználódását.

Rezgés: A telepítési hely nem rázhat erősen – védi a kényes alkatrészeket.



Ha webhelye körülményei túlmutatnak a GB3906-ban meghatározottakon (például magasabb tengerszint feletti magasság vagy zordabb levegő), forduljon a Welcome (Wenzhou) Electric Co., Ltd.-hez. Együttműködünk Önnel, hogy kidolgozzuk a projektjéhez illő speciális intézkedéseket.



Legyen szó alállomásról, erőműről vagy ipari telephelyről vásárol, a KYN61-40,5KV kapcsolóberendezés használati feltételeinek ismerete segít kiválasztani a tartós felszerelést – mi pedig azért vagyunk itt, hogy megbizonyosodjunk arról, hogy ez tökéletesen illeszkedik.



KYN61-40.5 paraméterek

A kapcsolóberendezés panel paraméterei
Tétel		Egység	Adat
Névleges feszültség		kV	40.5
Névleges áram	A fő gyűjtősín névleges árama	A	1250.1600.2000.(2500)
	Az illesztett VCB névleges árama	A	1250.1600,2000.(2500)
	1 perc teljesítményfrekvencia-ellenállási feszültség	KV	95
	Villámálló feszültség	kV	185
	A teljesítményfrekvencia ellenáll a segédáramkör és a vezérlőáramkör feszültségének	V/1 perc	2000
Névleges frekvencia		Hz	50
Névleges rövidzárlati megszakítóáram		kA	20 25 31.5
Névleges rövid idejű ellenállási áram/ Névleges rövidzárlati vezetékes idő		kAMs	20 25 31.5
Névleges áramnak ellenáll (csúcs)		kA	50 63 80*
Névleges zárlatképző áram		kA	50 63 80*
A vezérlőáramkör névleges feszültsége		V	DC: 110 220
			AC: 110 220
Termelési szint	Kapcsolóberendezés héja		IP3X
	Rekeszek (nyitott ajtó)		IP2X

VCB paraméter
Tétel		Egység	Adat
Névleges feszültség		kV	40.5
Névleges áram		A	1250,1600,2000,(2500)
Névleges frekvencia		Hz	50
Névleges rövid idejű megszakítóáram		kA	20 25 31.5
Névleges zárlatképző áram		kA	50 63 80
Névleges csúcsállóságú áram		kA	50 63 80
Névleges rövid idejű qithstand áram/Névleges rövidzárlati folyamatos idő		kA/4s	20 25 31.5
Névleges szigetelési szint	1 perc teljesítmény-frekvencia-ellenállási feszültség (rms)	kV	95
	Mennydörgés ellenállási feszültség (rms)	kV	185
	A segédáramkör és a vezérlőáramkör teljesítmény-frekvencia-ellenállási feszültsége	V/1 perc	2000
Mechanikai élettartam		Times	10000
Időt csinálni	Elektromágneses mechanizmus	s	≤0,2
	Rugós mechanizmus	s	≤0,15
Törési idő		s	≤0,07
Névleges műveletsor			ope-0.3s-zárás nyitás-180-as bezárás

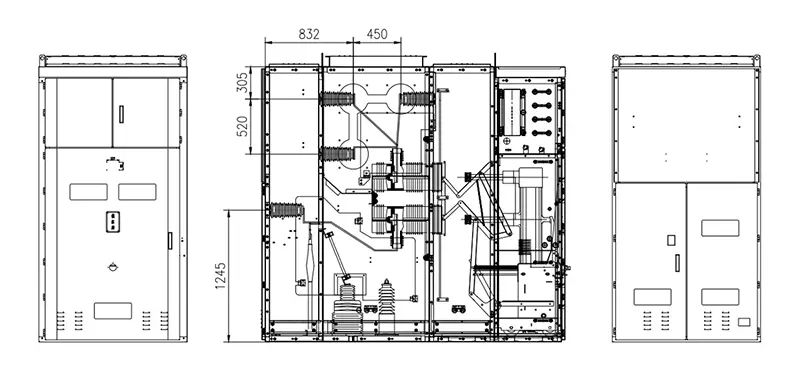

VÁZLAT ÉS TELEPÍTÉSI MÉRETE

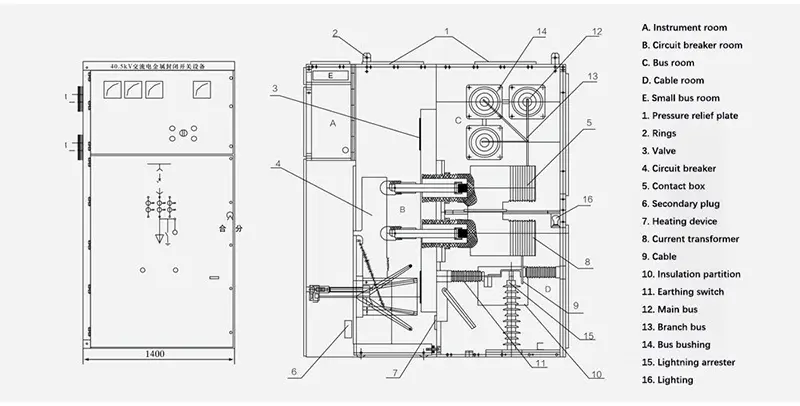

Berendezés szerkezeti diagram



Főbb jellemzők



1. Smart Cabinet & Breaker Design

A KYN61-40.5KV kapcsolóberendezés összeszerelő szerkezettel készült – könnyen összeszerelhető és szükség esetén finomítható. Az áramkör-megszakító padló típusú kézikocsi-beállítást használ, így stabil, de még mindig rugalmas a karbantartáshoz.

2. Kiváló VCB szigetelés

Egy vadonatúj kompozit szigetelésű vákuummegszakítót szereltünk ide. Nem csak megbízható – szükség esetén könnyen cserélhető, és jól működik más összetevőkkel (nem okoz kompatibilitási fejfájást a beszerzési csapatnak).

3. Sima kézikocsi működés

A kézikocsi váza csavaros anyás hajtómechanizmussal rendelkezik – rendkívül könnyen mozgatható, nehéz emelés nélkül. És megakadályozza, hogy a helytelen működés elrontsa a tolószerkezetet, így nem kell költséges károkat okoznia.

4. Ajtó zárt működése

Minden kezelőszerv akkor is működik, ha a szekrény ajtaja zárva van – nem kell kinyitni a beállítások módosításához. Sokkal biztonságosabb a csapata számára, és sokkal kényelmesebb a nap mint nap.

5. „Öt védelem” mechanikus zár

A kötelező mechanikus zárak összekapcsolják a főkapcsolót, a kocsit és a szekrényajtót – ez a kritikus „öt védelmi” biztonsági funkció elérése. Nincs véletlen átkapcsolás vagy nem biztonságos hozzáférés, pont.

6. Tágas kábelszoba

A kábelszoba elég tágas ahhoz, hogy több kábelt is csatlakoztathassunk – nincs zsúfoltság, nincs rendetlen vezetékezés. Tökéletes olyan webhelyekhez, ahol bővítésre van szükség, vagy bonyolult kábelbeállításokkal rendelkeznek.

7. Gyors földelési kapcsoló

Gyors földkapcsolóval rendelkezik a földeléshez és a vezetékes rövidzárlatokhoz – azonnal reagál, amikor szüksége van rá, és további biztonsági réteget ad.

8. Szilárd védelmi minősítések

A héj védelme eléri az IP3X-et (kint tartja a port és a kis tárgyakat), és amikor a kézikocsi szoba ajtaja nyitva van, IP2X-es marad – ez ellenáll bármilyen beltéri környezetnek.

9. Teljes megfelelés

Megfelel az összes kulcsfontosságú szabványnak: IEC62271-200, GB 3906-2006, DL/T 404-2007, valamint nemzetközi IEC 298 referenciák. Így Ön olyan felszerelést vásárol, amely tanúsított, megbízható és megfelel a globális benchmarkoknak.



A Welcome (Wenzhou) Electric Co., Ltd.-nél ezek a jellemzők nem csupán specifikációk – azért készültek, hogy gördülékenyebbé tegyék a beszerzést és a működést. Akár ömlesztve vásárol egy alállomáshoz, akár egy ipari telephelyre testreszabja, ez a kapcsolóberendezés biztonságot, rugalmasságot és tartósságot biztosít.



Beltéri kapcsolóberendezés: működési feltételek

Vágjunk a hajrához – a beltéri KYN61-40,5KV kapcsolókészülékeink az IEC-szabványoknak megfelelően a következőket kezelik az Ön beszerzési igényeihez:



Környezeti hőmérséklet

Legfeljebb 40 ℃, 24 órás átlag 35 ℃ alatt marad

Már -5 ℃-ig süllyed (-25 ℃-ot szeretne? Csak kérdezzen – megtehetjük)

Magasság

Maximum 1000 méterrel a tengerszint felett

Ha webhelye ennél magasabb, akkor csökkentő együtthatót alkalmazunk – csak lépjen kapcsolatba a részletekkel

Atmoszféra és rengésállóság

Tiszta levegőt igényel: nincs por, füst, maró/gyúlékony gázok/gőzök vagy só (megakadályozza a belső alkatrészek gyors lebontását)

Akár 8-as erősségű földrengéseket is elvisel – ott marad, ahol számít

Nedvesség

24 órás átlagos páratartalom ≤95%

Havi átlagos páratartalom ≤90%

24 órás átlagos gőznyomás ≤2,2 kPa

Havi átlagos gőznyomás ≤1,8 kPa



Függetlenül attól, hogy alállomást, gyárat vagy kereskedelmi területet vásárol, ezek a feltételek biztosítják a felszerelés kitartását. Üdvözöljük (Wenzhou) Electric Co., Ltd. kapcsolóberendezése ragaszkodik ezekhez a specifikációkhoz – és ha webhelyén módosításra van szükség, készséggel állunk rendelkezésére.
