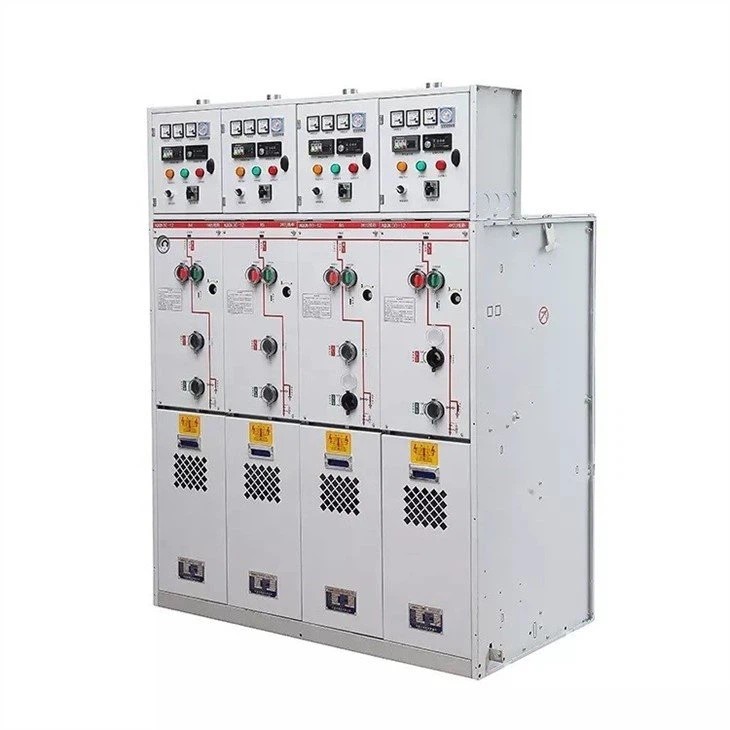

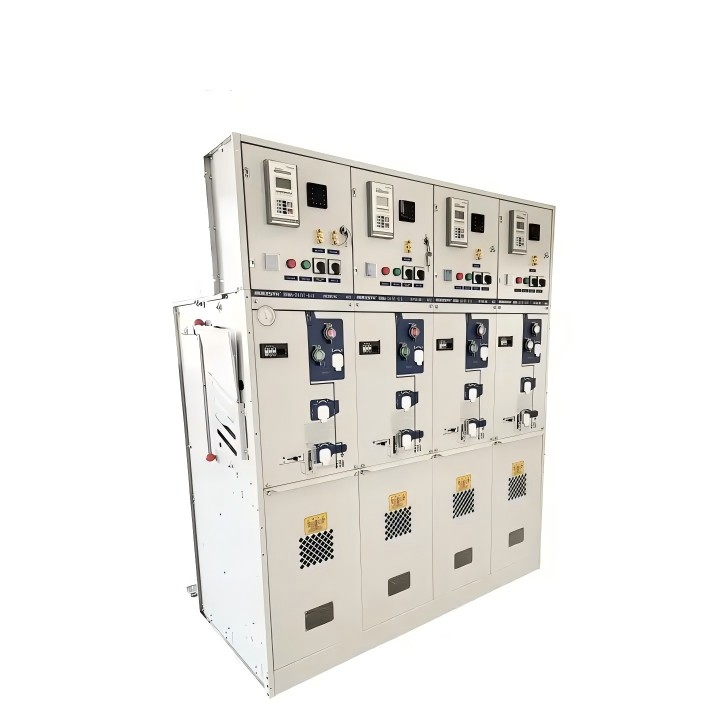

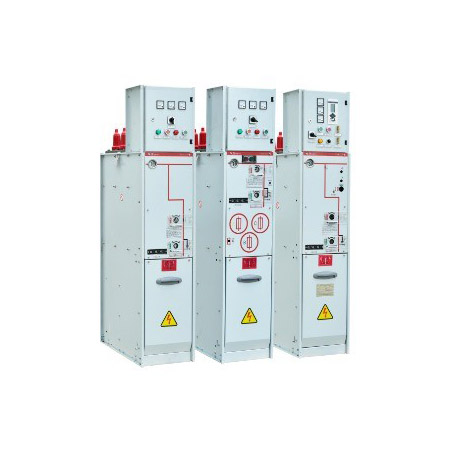

Minőségi 24 kV-os gyűrűs főegység SF6 gázszigetelt kapcsolóberendezést keres? A Comewill gyár sokoldalú, moduláris RMU megoldást kínál. Akár 24 kV névleges feszültséggel és 0,25‰ alatti szivárgási sebességgel kapcsolóberendezéseink vákuum/SF6 megszakítókat és 3 állomásos terheléskapcsolókat tartalmaznak.
Robotlézeres hegesztési technológia: A kézi hegesztéssel ellentétben, amely hajlamos a mikroszkopikus repedésekre, az SF6 "légzsákjainkat" (gáztartályainkat) precíziós robotikával zárják le. Ez évi ≤0,25‰ szivárgást biztosít, ami jelentősen meghaladja a szabványos követelményeket.
Hosszú elektromos élettartam: Terhelési kapcsolók: elérje az E3 szintet, a legmagasabb fokozat a gyakori kapcsolási műveletekhez.
Megszakítók: Az E2 szintet elérve robusztus rövidzárlati teljesítményt biztosít az érintkezők gyakori cseréje nélkül.
Környezetvédelmi ellenálló képesség: Az IP67 besorolással az elsődleges nagyfeszültségű alkatrészek teljesen védettek a por és az ideiglenes vízbemerülés ellen, így a 24 kV-os gyűrűs főegység SF6 gázszigetelt kapcsolóberendezése tökéletes párás tengerparti területekhez vagy poros ipari üzemekhez.
Üzembiztonság: A gáznyomás szigorúan 1,4 bar-ra van korlátozva, és a 3 állásos terheléskapcsoló kialakítása egyértelmű "Zárt-Nyitott Föld" pozicionálást biztosít, amelyet a típusvizsgálati jelentések teljes mértékben hitelesítenek.
*SF6 szigetelőgyűrű fő egység
*Belső középfeszültségű elosztó kapcsolóberendezés
*Névleges feszültség: 3,3kV, 6kV, 10kV, 11kV, 12,5kV, 13,8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40,5kV.
* Padlón álló
*Éves szivárgási arány ≤0,25‰ évente
*Az SF6 gáznyomás 20 ℃-on 0,4 bar (relatív nyomás)
*Szabvány: IEC, ANSI, GB
| Névleges feszültség | kV | 12 | 17,5 | 24 | 36 |
| Teljesítmény-frekvencia-ellenállási feszültség | kV | 281) | 38 | 50 | 70 |
| Impulzusálló feszültség | kV | 95 | 95 | 125 | 170 |
| Névleges normál áram | A | 630 | 630 | 630 | 630 |
| Megszakítási kapacitások: |
|
|
|
|
|
| – aktív terhelés | A | 630 | 630 | 630 | 630 |
| – zárt hurok | A | 650 | 650 | 650 | 630 |
| – terhelés nélküli kábeltöltés | A | 140 | 140 | 140 | 20 |
| – földzárlat | A | 205 | 160 | 160 | 60 |
| – földzárlati kábel töltés | A | 117 | 91 | 91 | 35 |
| Kapacitás kialakítása | kA | 62.5 | 52.5 | 52.5 | 50 |
| Rövid idejű áram 3 mp. | kA | 25 | 21 | 21 | 20 |
| Mechanikai műveletek száma | 1000 bezárás / nyitás kézikönyv | ||||
| Földelő kapcsoló | |||||
| Névleges feszültség | kV | 12 | 17,5 | 24 | 36 |
| Teljesítmény-frekvencia-ellenállási feszültség | kV | 281) | 38 | 50 | 70 |
| Impulzusálló feszültség | kV | 95 | 95 | 125 | 170 |
| Kapacitás kialakítása | kA | 62.5 | 50 | 50 | 50 |
| Rövid idejű áram 3 mp. | kA | 25 | 21 | 21 | 20 |
| Mechanikai műveletek száma | 1000 bezárás / nyitás kézikönyv | ||||
42kV-os tápfrekvenciás feszültségállósággal kapható
| Szakaszoló kapcsoló | |||||
| Névleges feszültség | kV | 12 | 17,5 | 24 | 36 |
| Teljesítmény-frekvencia-ellenállási feszültség | kV | 282) | 38 | 50 | 70 |
| Impulzusálló feszültség | kV | 95 | 95 | 125 | 170 |
| Névleges normál áram | A | 200 | 200 | 200 | 630 |
| Megszakítási kapacitások: |
|
|
|
|
|
| – terhelés nélküli transzformátor | A | 20 | 20 | 20 | 630 |
| Kapacitás kialakítása | kA | 1) | 1) | 1) | 50 |
| Mechanikai műveletek száma | 1000 bezárás / nyitás kézikönyv | ||||
| Földelő kapcsoló | |||||
| Névleges feszültség | kV | 12 | 17,5 | 24 | 36 |
| Teljesítmény-frekvencia-ellenállási feszültség | kV | 282) | 38 | 50 | 70 |
| Impulzusálló feszültség | kV | 95 | 95 | 125 | 170 |
| Kapacitás kialakítása | kA | 12.5 | 12.5 | 12.5 | 50 |
| Rövid idejű áram 1 mp. | kA | 5 | 5 | 5 | 20 |
| Mechanikai műveletek száma | 1000 bezárás / nyitás kézikönyv | ||||
1) Nagyfeszültségű biztosítékok korlátozzák
2) Elérhető 42 kV-os tápfrekvencia-ellenállási feszültséggel
| Szakaszoló kapcsoló | |||||
| Névleges feszültség | kV | 12 | 17,5 | 24 | 36 |
| Teljesítmény-frekvencia-ellenállási feszültség | kV | 281) | 38 | 50 | 70 |
| Impulzusálló feszültség | kV | 95 | 95 | 125 | 170 |
| Névleges normál áram | A | 200/6302) | |||
| Megszakítási kapacitások: |
|
|
|
|
|
| – rövidzárlati megszakítóáram | kA | 21 | 16 | 16 | 20 |
| Kapacitás kialakítása | kA | 52.5 | 40 | 40 | 50 |
| Rövid idejű áram 3 mp. 3) | kA | 21 | 16 | 16 | 20 |
| Mechanikai műveletek száma | 2000 bezárási / nyitási kézikönyv | ||||
| Műveletek sorrendje | O – 3 perc – CO – 3 perc – CO | ||||
| Földelő kapcsoló lefelé | |||||
| Névleges feszültség | kV | 12 | 17,5 | 24 | 36 |
| Teljesítmény-frekvencia-ellenállási feszültség | kV | 281) | 38 | 50 | 70 |
| Impulzusálló feszültség | kV | 95 | 95 | 125 | 170 |
| Kapacitás kialakítása | kA | 52.5 | 40 | 40 | 50 |
| Rövid idejű áram 3 mp. | kA | 21 | 16 | 16 | 20 |
| Mechanikai műveletek száma | 1000 bezárás / nyitás kézikönyv | ||||
1) 42 kV-os tápfrekvencia-ellenállási feszültséggel kapható
2) A használt persely típusától függően
3) A interfész – 12,5kA/1s, B interfész – 16kA/1s
Q1: Mi a maximális névleges feszültség az Ön RMU sorozatában?
V: Míg zászlóshajónk a 24 kV-os egység, kínálatunk 3,3 kV-tól 40,5 kV-ig terjed, hogy megfeleljen a különféle nemzetközi hálózati követelményeknek.
2. kérdés: Választhatok a vákuum és az SF6 megszakítók között?
V: Igen. "V" szekrényünkben mindkét lehetőséget kínáljuk. A vákuum-megszakítókat gyakran előnyben részesítik alacsony karbantartási igényük miatt, míg az SF6 megszakítók az adott terhelés és környezeti igények alapján állnak rendelkezésre.
Q3: Hogyan biztosítja a gáznyomás biztonságosságát?
V: 0,4 bar relatív nyomást használunk (20°C-on) és 1,4 bar maximális határértéket. Minden egység tartalmaz egy nyomásmérőt segédérintkezőkkel a távfelügyelethez és a riasztásokhoz.
4. kérdés: Alkalmas-e a berendezés zord kültéri környezetre?
V: Igen. Míg az RMU beltéri kialakítású, a mag SF6 tartály IP67 besorolású. Megfelelő kültéri kioszkban (kompakt alállomás) elhelyezve jól boldogul magas páratartalmú vagy nagy szennyezettségű területeken.
