1. Legjobb biztonság. Teljesen szigetelt zárt szerkezet (IP67), továbbfejlesztett fázisszétválasztás, független fáziskapcsoló felügyelet – megfelel a szigorú beszerzési biztonsági előírásoknak.

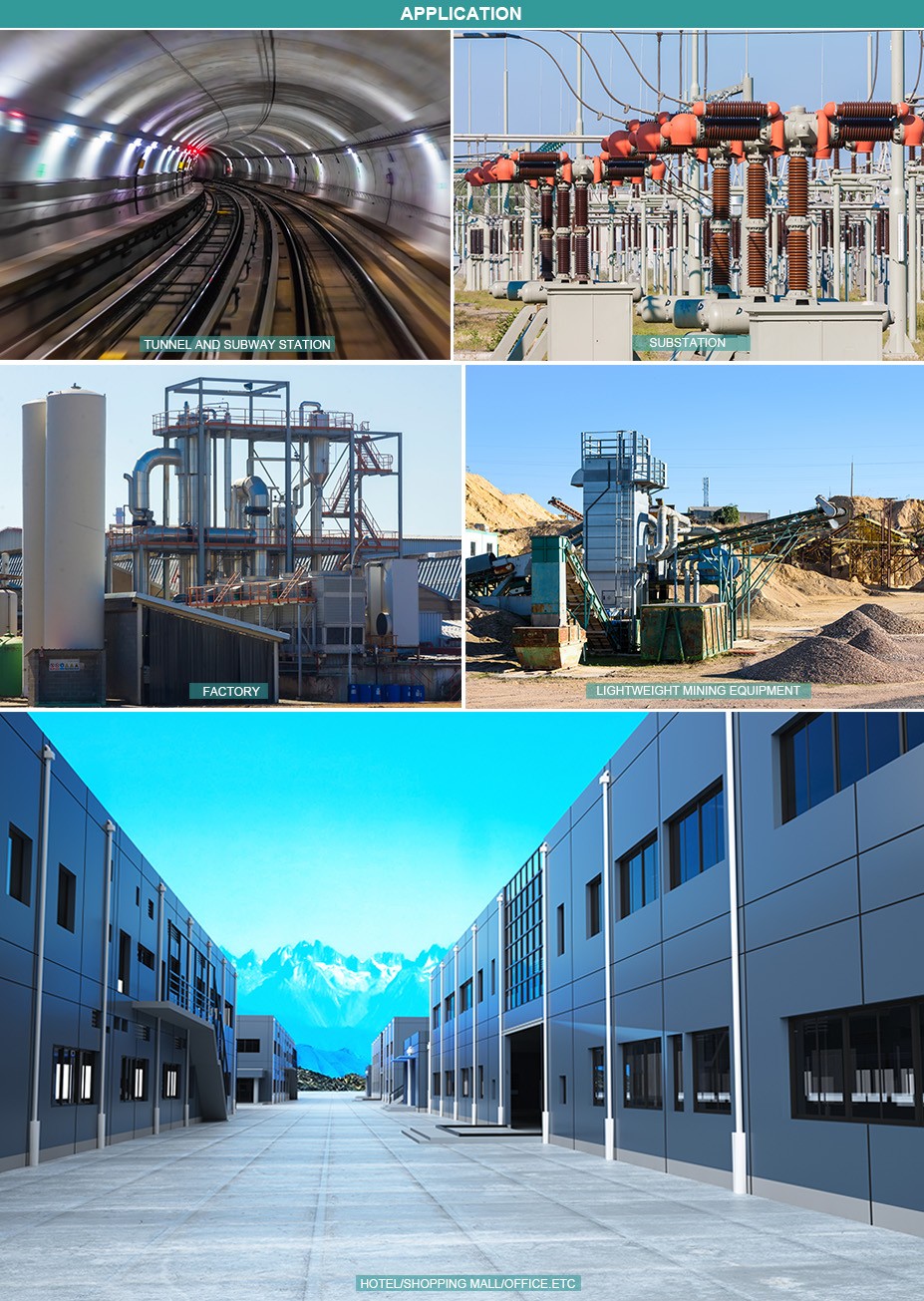

2. Minden környezethez alkalmazkodó. A Comewill gyári kiváló minőségű 12 kV-os szilárd szigetelésű kapcsolóberendezése, az SF6 gyűrűs főegység alacsony/magas hőmérsékleten, nagy magasságban, magas páratartalom mellett, korrózióálló, alacsonyan fekvő, robbanásbiztos zónákban működik – a beszerzési forgatókönyv korlátozása nélkül.
3. Rugalmas és kényelmes. Szabványos moduláris felépítés a könnyű bővítés/módosítás/csere érdekében. A kompakt méret leegyszerűsíti a szállítást és a beszerzés utáni karbantartást.
4.Környezetbarát. Az SF6-ot epoxigyantára cseréli – kiegyensúlyozza a teljesítményt és a környezetbarát beszerzésnek való megfelelést.
A Kínában gyártott 1,12 kV-os szilárd szigetelt kapcsolóberendezés SF6 gyűrűs főegysége 2000 métert meg nem haladó tengerszint feletti magasságban történő használatra alkalmas.
2. Megbízhatóan működik a -40 ℃ és +55 ℃ közötti relatív hőmérsékleti tartományban.
3. Legfeljebb 95%-os átlagos napi páratartalomnak és legfeljebb 90%-os átlagos havi páratartalomnak ellenáll.
4. A 12 kV-os szilárd szigetelt kapcsolóberendezés SF6 gyűrűs főegység kialakítása a Richter-skála szerinti 8-ig terjedő szeizmikus intenzitást képes ellenállni.
| Név | Egység | Terheléskapcsoló egység | Kombinált készülékegység | Megszakító egység | |
| Névleges feszültség | kV | 12 | |||
| Névleges frekvenc. | Hz | 50 | |||
| Névleges áram | A | 630 | ≤125 | 630/1250 | |
| Névleges szigetelési szint | Tápfrekvencia-ellenállási feszültség (fázis-fázis vagy fázis-föld) | kV | 42 | ||
| Tápfrekvencia-ellenállási feszültség (nyitott érintkezők között) | 48 | ||||
| Tápfrekvencia-ellenállási feszültség (vezérlő és segédáramkörök) | 2 | ||||
| Villámimpulzus-ellenállási feszültség (fázisról fázisra vagy fázisról földre) | 95 | ||||
| Villámimpulzus-ellenállási feszültség (nyitott érintkezők között) | 110 | ||||
| Névleges rövid idejű ellenállási áram | Fő áramkör (4s/2s) | kA | 20/25 | — | 20/25 |
| Földelő áramkör (2s) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Névleges csúcsellenállási áram | Fő áramkör | kA | 50/63 | — | 50/63 |
| Földelő áramkör | 43,5/54,3 | — | 43,5/54,3 | ||
| Névleges rövidzárlati megszakító áram | kA | — | 31.5 | 20/25 | |
| Névleges rövidzárlati áram | kA | 50/63 | 80 | 50/63 | |
| Névleges átviteli áram | A | — | 1600 | — | |
| Mechanikai élettartam | Terhelési kapcsoló / megszakító | Times | 5000 | 5000 | 10000 |
| Leválasztó kapcsoló / földelő kapcsoló | Times | 3000 | 3000 | 3000 | |
| Az SF6 gáz névleges nyomása (relatív érték 20 ℃-on) | Névleges töltési nyomás | MPa | 0.035 | ||
| Min. funkcionális töltőnyomás | 0.02 | ||||
| Védelmi fokozat | Szekrénytest |
|
IP4X | ||
| Gázdoboz |
|
IP67 | |||
| A gáz éves relatív szivárgási sebessége | %/Y | ≤0,05 | |||
