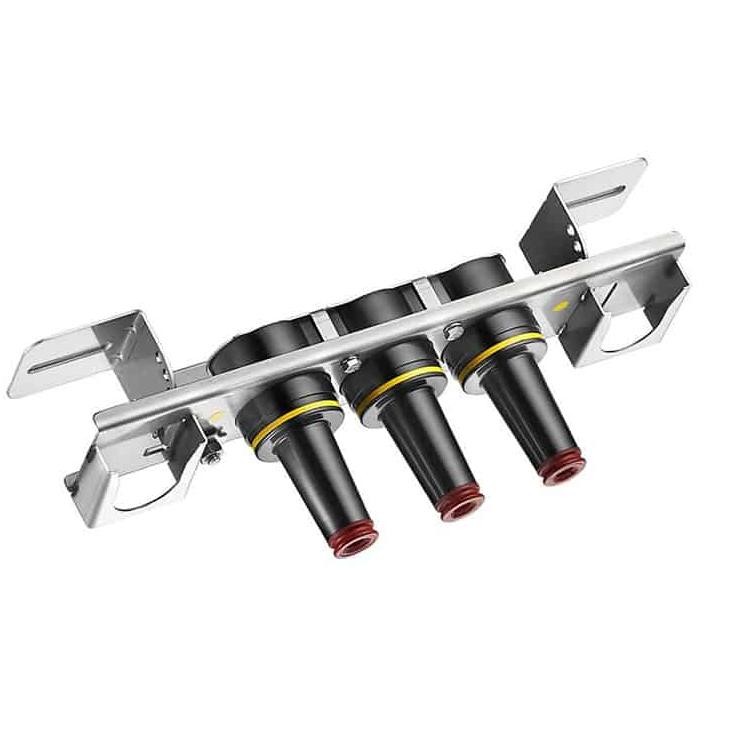

A Comewill gyár 15KV 200A Loadbreak Junction-ja egy teljesen rézből álló áramvezető utat tartalmaz, amely megbízható, egyenletes teljesítményt biztosít a körülményektől függetlenül.
Teljes mértékben megfelel az IEEE 386 szabvány követelményeinek, és teljes mértékben felcserélhető a versenytársak termékeivel és más, az IEEE 386 szabványnak is megfelelő komponenseivel. Egyező alkatrészekkel szerelve ez a terhelésmegszakító csomópont teljesen árnyékolt kapcsolatot biztosít, amely ideális terheléstörési alkalmazásokhoz.
A 15KV 200A Loadbreak Junction egy középfeszültségű kábelcsatlakozó eszköz, amelyet áramelosztó rendszerekben használnak a 15 kV-os földkábelek biztonságos csatlakoztatására, leágazására és szakaszolására, miközben lehetővé teszi a terhelésmegszakítást (élő kapcsolás). Általában több 200A-es interfészt tartalmaz (például 2-, 3- vagy 4-utas), amelyek belső buszozással vannak összekötve, lehetővé téve a rugalmas hurok-, leágazás- vagy illesztési konfigurációkat. Az IEEE 386-os szabványnak megfelelően teljesen árnyékolt, biztonságos és megbízható működést biztosít a padra szerelt transzformátorokban, kapcsolóberendezésekben és földalatti páncélszekrényekben.
A teszteket az IEEE/ANSI 386 szabvány szerint végezték el.
Minimális koronafeszültség szint – 11 kV
AC 1 perces ellenállás – 34 kV
A Chardon gyártási folyamat követelményeinek megfelelően végzett vizsgálatok:
Fizikai ellenőrzés
Periodikus boncolás
Időszakos röntgenelemzés
FESZÜLTSÉG BESZÁMÍTÁSA
Feszültségosztály 15 kV
Max. Névleges feszültség fázistól fázisig 14,4 kV
Max. Névleges fázis-föld 8,3 kV
AC 1 perc Ellenállás 34 kV
DC 15 perc Ellenállás 53 kV
BIL és Full Wave Crest 95 kV
Minimális koronafeszültség szint 11 kV
AKTUÁLIS ÉRTÉKELÉSEK
Folyamatos: 200 Amperes effektív
Kapcsolás: 10 művelet 200 amperes effektív feszültségen 14,4 kV-on
Hiba zárva: 10 000 amperes effektív szimmetrikus 14,4 kV-on 0,17 másodpercig 10 egymást követő sikeres kapcsolási művelet után
Rövid idő:
• 10 000 amper effektív szimmetrikus 0,17 másodpercig
• 3500 amper effektív szimmetrikus 3,0 másodpercig
1. Rögzítse biztonságosan a szorítópálcát a húzószemhez.
2. Ne alkalmazzon húzóerőt – csak enyhén csavarja el a csatlakozót az óramutató járásával megegyező irányba, hogy megtörje a felületi súrlódást a könyök és a persely között.
3. Gyors, határozott mozdulattal egyenesen húzza ki a csatlakozót a perselyből. Ügyeljen arra, hogy a csatlakozót távol tartsa az alaplapoktól.
4. Helyezze a csatlakozót a megfelelő tartozék eszközre a tartozék használati utasítását követve.
5. Egy szorítórúd segítségével tegyen egy szigetelt védőkupakot (a rendszer földeléséhez csatlakoztatott leeresztő vezetékkel) minden szabadon lévő feszültség alatt álló perselyre.
Mi a 15KV 200A Loadbreak Junction fő funkciója?
Középfeszültségű kábelek szakaszolására, hurkolására, leágazására vagy toldására használják, miközben biztonságos terhelésmegszakítást tesz lehetővé feszültség alatt álló elosztórendszerekben.
Más márkákkal kompatibilis?
Igen, teljes mértékben megfelel az IEEE 386™ szabványnak, biztosítva a teljes felcserélhetőséget más kompatibilis, szétválasztható szigetelt csatlakozórendszerekkel.
Használható földalatti létesítményekben?
Teljesen. Kifejezetten alátétre szerelt berendezésekhez és földalatti boltozatokhoz készült, ahol gyakori a nedvesség, a por és a helyszűke.
Milyen biztonsági funkciókat kínál a 15KV 200A Loadbreak Junction?
Teljesen árnyékolt EPDM szigetelést, szabályozott terheléstörést, nagy impulzusállóságot és stabil ívmegszakítási teljesítményt kínál a biztonságos kapcsolás érdekében.
