EKL-4DXN Vonalhiba jelző élő állapottal

Mi az az EKL-4DXN vonalhibajelző élő állapottal?

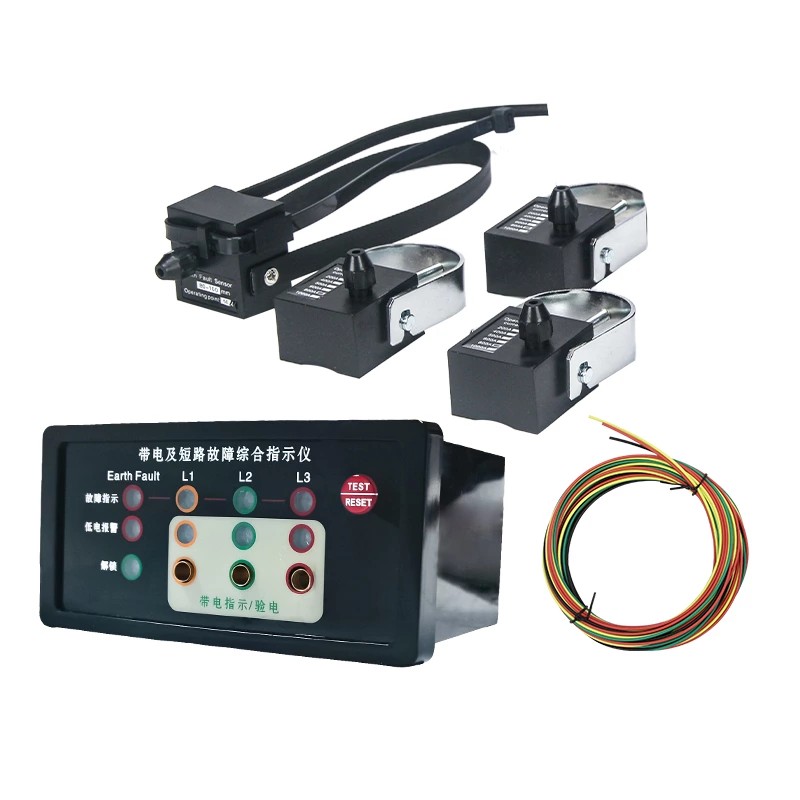

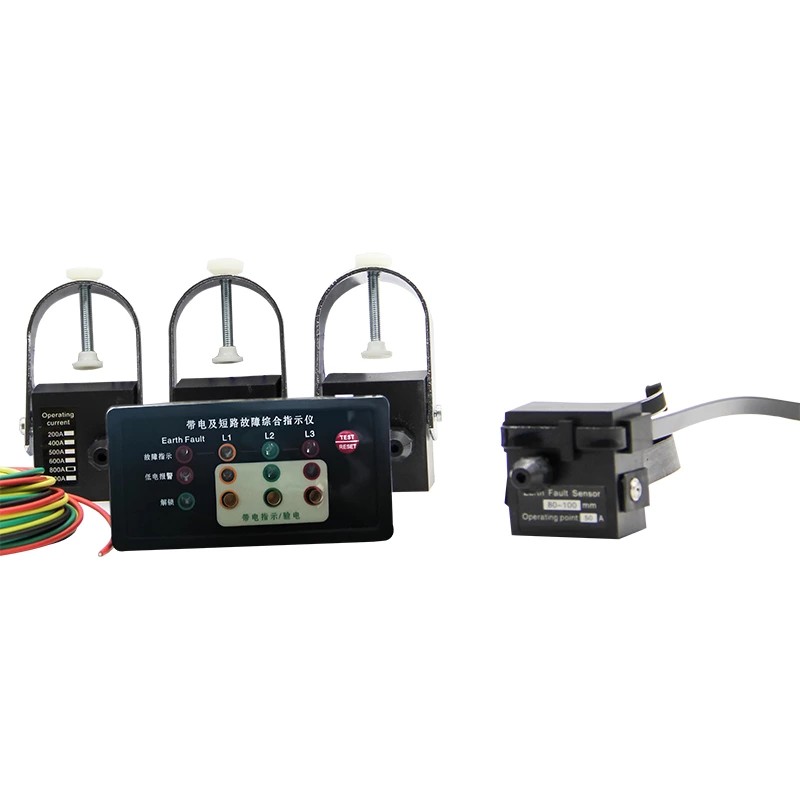

Az EKL-4DXN Line Fault Indicator élő állapotú egy online felügyeleti eszköz, amelyet a Comewill kifejezetten a 20 kV alatti nagyfeszültségű kapcsolóberendezésekhez és elosztóhálózatokhoz fejlesztett ki. Ez az eszköz integrálja a hibaészlelést, az éles jelzést és a fázisellenőrzési funkciókat. Moduláris felépítésének és száloptikai kommunikációs technológiájának felhasználásával összetett elektromágneses környezetben is stabilan tud működni, megbízható támogatást nyújtva az energiaellátó rendszerek napi ellenőrzéséhez és hibadiagnosztikájához.

Termékjellemzők

1. Alapvető hibariasztási funkciók

Rövidzárlati hiba riasztás

Amikor rövidzárlat lép fel a vezetékben, az EKL-4DXN vonali hibajelzőbe épített rövidzárlat-érzékelő éles állapotú azonnal rögzíti a hibaáramot, és optikai kábelen keresztül továbbítja a riasztási jelet a gazdaszámítógépnek. A száloptikai kommunikáció erős interferencia-ellenes képességekkel rendelkezik, elkerülve a kapcsolóberendezésen belüli elektromágneses zaj hatását a jelátvitelre. A jel vételekor a gazdaszámítógép bekapcsolja a megfelelő rövidzárlati hibajelző lámpát, segítve a helyszíni személyzetet a hibás áramkör gyors megtalálásában.

Földhiba riasztás

A földelés érzékelő folyamatosan figyeli a vonal nulla sorrendű áramát. Amikor a földzárlati áram eléri vagy meghaladja az előre beállított riasztási küszöböt, az érzékelő optikai szálon keresztül jelet küld a főegységnek, és a főegység azonnal aktiválja a földzárlat riasztást. Ez a funkció segít a földzárlat korai felismerésében, megakadályozza a berendezés szigetelésének további romlását, és csökkenti az áramütés kockázatát.

2. Nagyfeszültséggel kapcsolatos funkciók

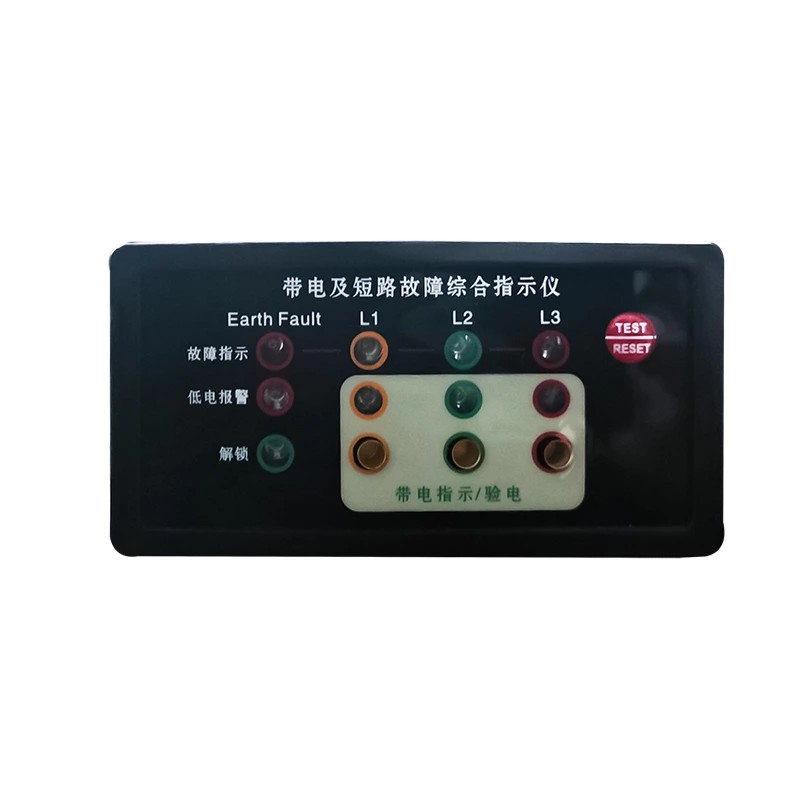

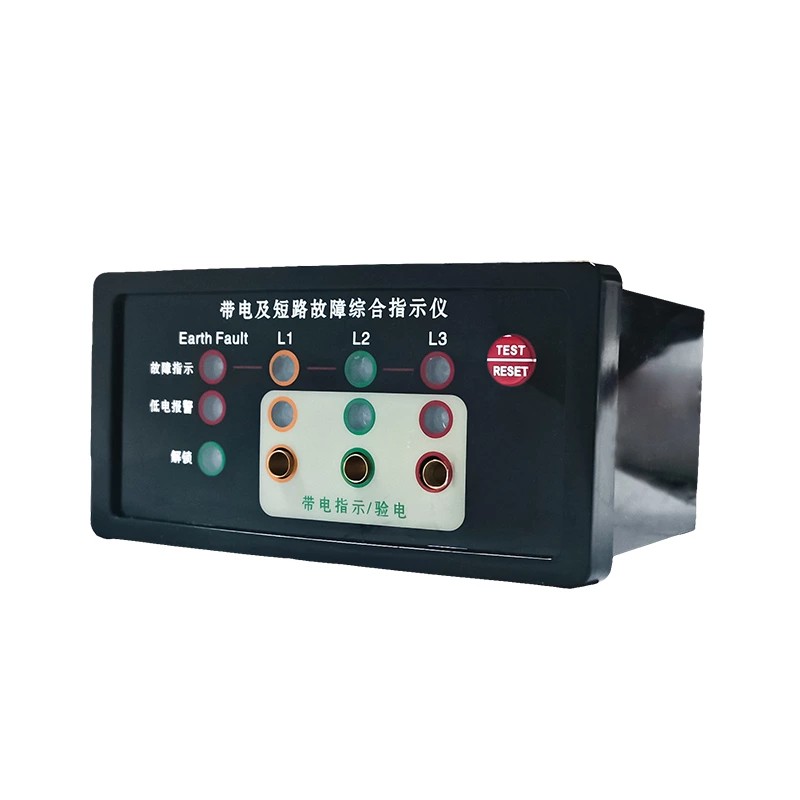

Nagyfeszültségű éles állapotjelző: A minőségi EKL-4DXN vonali hibajelző feszültség alatti állapottal folyamatosan figyeli a nagyfeszültségű vezetékek feszültség alatti állapotát. A fő egység panelje nagy fényerejű LED-jelzőkkel van felszerelve, amelyek megfelelnek az L1, L2 és L3 fázisoknak. A jelzőfények villogási gyakorisága nagyjából a feszültségszintet tükrözi. A LED-ek táplálása közvetlenül a nagyfeszültségű elektromos térből történik, anélkül, hogy a fő egység beépített akkumulátorát fogyasztanák. Ez a kialakítás biztosítja az éles állapotjelzés folyamatosságát és meghosszabbítja az akkumulátor teljes élettartamát.

Nagyfeszültségű fázisellenőrzés: A fő egység panelje külön fázisellenőrző interfésszel rendelkezik. A karbantartó személyzet ezt az interfészt használhatja a nagyfeszültségű feszültség alatti bemeneti jel és a hibajelzés pontosságának tesztelésére és megerősítésére. Ezzel a funkcióval a fázis ellenőrzésére a vonalcsatlakoztatási vagy karbantartási munkák előtt segít elkerülni a fázishibák által okozott berendezéshibákat.

3. Rugalmas visszaállítási módok

A különböző helyszíneken a különböző munkaritmusokhoz való alkalmazkodás érdekében az EKL-4DXN három alaphelyzetbe állítási módot kínál:

Automatikus visszaállítás: A hiba elhárítása után a készülék egy előre beállított időpontban automatikusan újraindul. Az opcionális visszaállítási időközök 8 másodperc, 12 óra, 24 óra és 48 óra (a gyári alapbeállítás 12 óra). Ez az üzemmód felügyelet nélküli vagy távoli telephelyeken használható, csökkentve a karbantartó személyzet által végzett helyszíni visszaállítások gyakoriságát.

Kézi visszaállítás: A hiba elhárítása után a helyszíni személyzet közvetlenül megnyomhatja a "Reset/Test" gombot az EKL-4DXN vonali hibajelzőn élő állapot panelen, hogy azonnal törölje a riasztási állapotot, biztosítva, hogy az eszköz jelzése összhangban legyen az aktuális vonal állapotával.

Távoli alaphelyzetbe állítás: A készülék támogatja a riasztási jelek küldését a vezérlőközpontnak, és távoli visszaállítási parancsokat is tud fogadni a vezérlőközponttól. A számos távoli eszközzel rendelkező nagy elosztóhálózatok esetében ez a funkció segít a diszpécsereknek távolról kezelni az eszközök állapotát, csökkentve a szükségtelen helyszíni látogatásokat.

4. Önteszt és alacsony feszültségű riasztási funkciók

Automatikus tesztelési funkció: A berendezés normál működési állapotának biztosításához a felhasználó megnyomhatja a "Reset/Test" gombot a fő egység paneljén. Ekkor az L1, L2, L3 és L4 jelzőlámpák kilencszer felvillannak, majd automatikusan visszaállnak. A teszt manuálisan is leállítható a gomb újbóli megnyomásával. Ez az egyszerű önellenőrzési folyamat segít a személyzetnek a működés előtt gyorsan megbizonyosodni arról, hogy a jelzőfunkciók normálisak, így nincs szükség további tesztelő műszerekre.

Alacsony feszültség riasztás:

Az élő állapotú EKL-4DXN vonali hibajelzőt beépített lítium akkumulátor táplálja. Ha az akkumulátor feszültsége alacsonyabb, mint a normál működési tartomány, a készülék alacsony feszültségű riasztást indít, és arra kéri a felhasználót, hogy időben cserélje ki az akkumulátort. Ez a funkció segít megelőzni, hogy a készülék ne jelenítse meg pontosan a hibainformációkat az akkumulátor lemerülése miatt, így megőrzi a berendezés folyamatos megbízhatóságát.

5. Állítható paraméterbeállítások

Professzionális gyártóként a Comewill lehetővé teszi a felhasználók számára, hogy több riasztási paramétert állítsanak be a tényleges működési feltételeknek megfelelően. Legyen szó a rövidzárlati áramküszöbről, a földáram küszöbértékről vagy az automatikus visszaállítási időről, mindez a helyszínen beállítható, lehetővé téve a berendezés számára, hogy alkalmazkodjon a különböző vezetékviszonyokhoz és működési követelményekhez.
