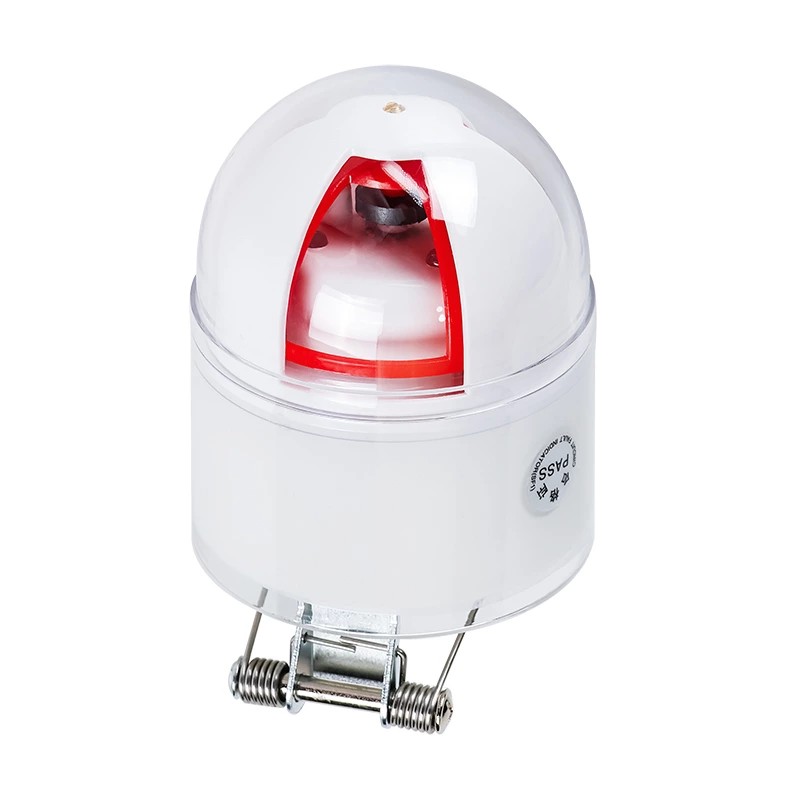

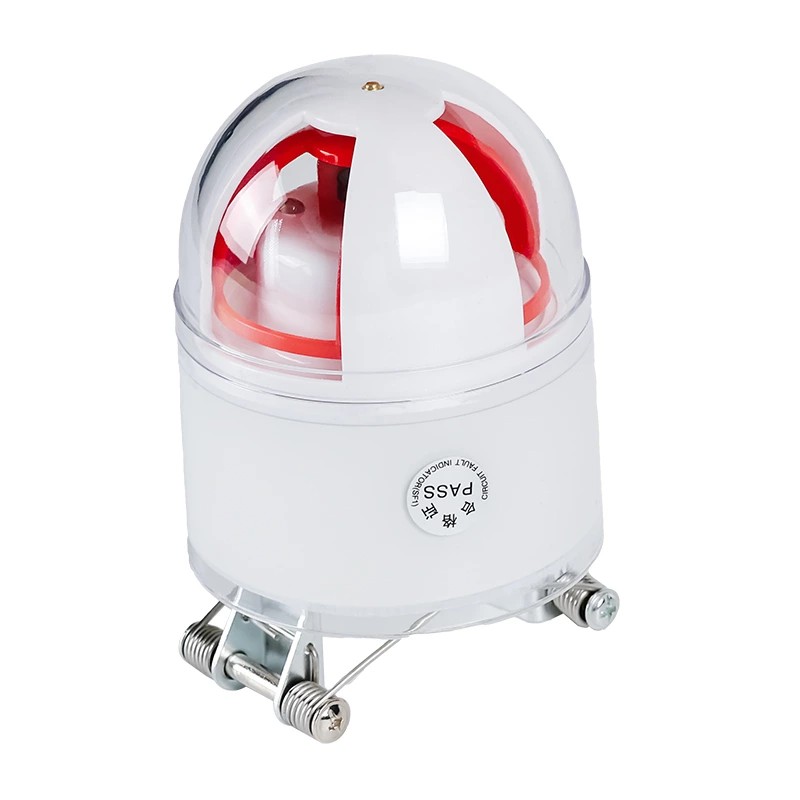

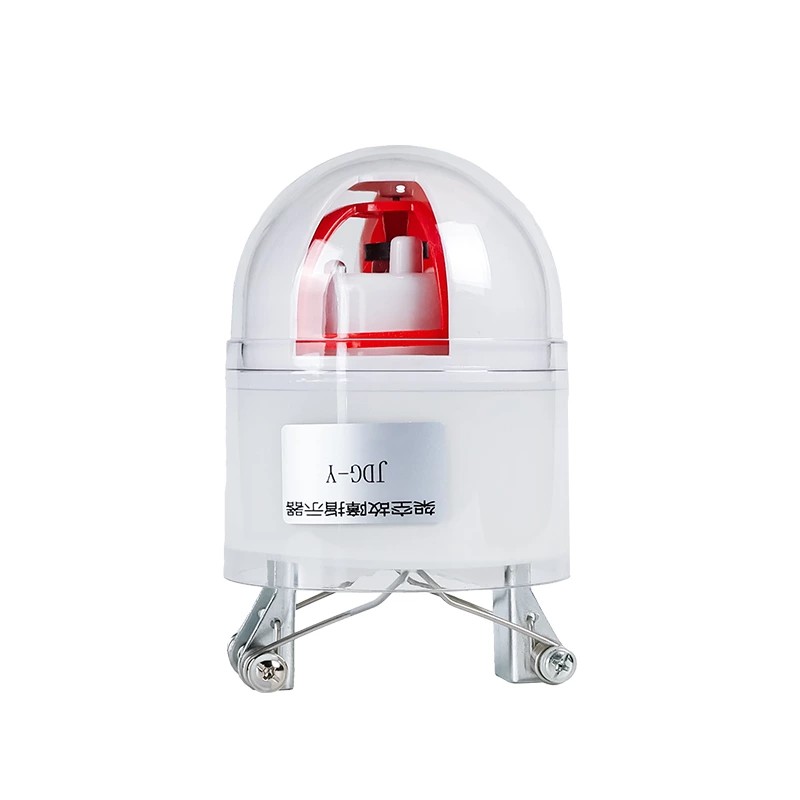

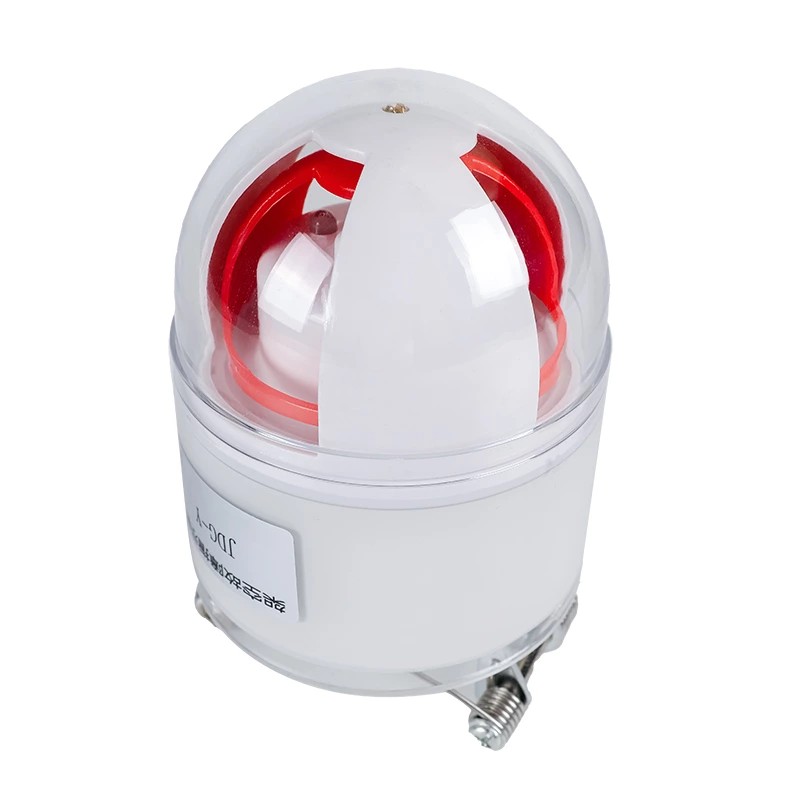

Négy az egyben kompressziós rugó felfüggesztett hibajelző JDG-F

Termék részletek

1. Négy az egyben hibaészlelés az elosztóvezetékeknél

A Comewill minőségi négy az egyben kompressziós rugós felfüggesztésű hibajelző JDG-F egy elektromágneses hibaérzékelő eszköz, amelyet közép- és kisfeszültségű áramelosztó rendszerekben használnak. Segít a terepi mérnököknek gyorsan meghatározni a vezeték azon szakaszát, ahol rövidzárlati hiba történt.

Működési elv

Amikor a felügyelt vezetéken rövidzárlati áram folyik, a készülék érzékeli a hirtelen áramváltozást.

A mechanizmus egy látható piros hibajelző kártyát vált ki.

A karbantartó csapatok vizuálisan meg tudják találni az aktivált jelzőket a vonal mentén.

A hibapont az utoljára aktivált visszajelző és az első nem aktivált visszajelző között kerül azonosításra.

Ez az egyértelmű zónázási módszer jelentősen csökkenti az ellenőrzési időt a kézi vonalas járőrözéshez képest.

A Comewill személyre szabott négy az egyben kompressziós rugós felfüggesztés hibajelző JDG-F széles körben használatos az áramelosztó hálózatokban, ahol a gyors hibakeresés csökkenti a kimaradások időtartamát és javítja a karbantartási hatékonyságot.

2. Szerkezeti komponensek és funkcionális modulok

A teljes, négy az egyben kompressziós rugós felfüggesztésű hibajelző JDG-F több funkcionális modult integrál, amelyek együttműködnek a megbízható észlelés és jelzés biztosítása érdekében.

Áram- és feszültségészlelő modul

Ez a modul elektromágneses indukció és elektromos térérzékelés segítségével érzékeli az áram és a feszültség változásait a vonalon. Ezek az érzékelési módszerek nem igényelnek közvetlen érintkezést a feszültség alatt álló vezetőkkel, segítve a telepítés biztonságát.

Hiba diszkriminációs áramkör

A belső áramkör elemzi a jelváltozásokat, hogy megkülönböztesse a tényleges rövidzárlati hibákat az átmeneti ingadozásoktól vagy terhelésváltozásoktól. Az importált elektronikus alkatrészek és mikrokontrollerek javítják a jelfeldolgozás stabilitását.

Mechanikus visszajelző hajtásrendszer

A hiba megerősítése után a meghajtó mechanizmus aktiválja a piros fluoreszkáló jelzőkártyát, amely a visszaállításig látható marad. A mechanikus szerkezetet kültéri megbízhatóságra és hosszú távú működésre tervezték.

Hibaállapot kijelző

A készülék élénkvörös fluoreszkáló bevonatot használ, hogy tiszta láthatóságot biztosítson nappali és éjszakai fényviszonyok között. A kijelző mechanizmusa még hosszú ultraibolya sugárzás után is ellenáll a fakulásnak.

Automatikus késleltetett visszaállítás

A hibaállapot törlése után a négy az egyben kompressziós rugó felfüggesztett hibajelző JDG-F automatikusan visszaáll egy előre beállított késleltetés után. Ez a funkció csökkenti a kézi beavatkozás szükségességét távoli helyeken.

3. Anyagtervezés és szerkezeti tartósság

A hosszú távú kültéri működés támogatása érdekében a Comewill négy az egyben kompressziós rugós felfüggesztés hibajelző JDG-F speciális anyagokat és szerkezeti kialakítást használ.

Aviation-Grade Housing

A külső héj nagy szilárdságú repülési anyagok felhasználásával, egylépéses fröccsöntési technológiával készül. A nanoanyag felületkezelés javítja a környezeti szennyeződésekkel és öregedéssel szembeni ellenállást.

Nikkelezett mágneses alkatrészek

A kulcsfontosságú mágneses elemek nikkelezettek a mágneses vezetőképesség javítása és az elektromágneses érzékelési teljesítmény javítása érdekében.

Időjárásállóság

A burkolat szerkezetét úgy tervezték, hogy ellenálljon:

UV sugárzás

Eső és por

Szennyezés felhalmozódása

Ez a konstrukció lehetővé teszi, hogy az eszköz stabil teljesítményt tartson fenn kültéri áramelosztási környezetben.

4. Energiaellátó rendszer és élettartam

A hosszú évekig tartó megbízható működés elengedhetetlen az elosztóvezeték-felügyeleti berendezésekhez.

A négy az egyben kompressziós rugó felfüggesztett hibajelző JDG-F a következőket tartalmazza:

Nagy teljesítményű akkumulátorrendszer, élettartama meghaladja a 8 évet

Kis teljesítményű elektronikus áramkör kialakítása

Mikrokontroller alapú vezérlés a stabil működés érdekében

Ezek a funkciók biztosítják, hogy az eszköz több ellenőrzési cikluson keresztül is működjön, gyakori karbantartás nélkül.

5. Telepítés és Live-Line működés

A négy az egyben kompressziós rugós felfüggesztésű hibajelző JDG-F feszültség alatti telepítésre készült, ami azt jelenti, hogy az eszköz az elosztóvezeték leállítása nélkül is felszerelhető.

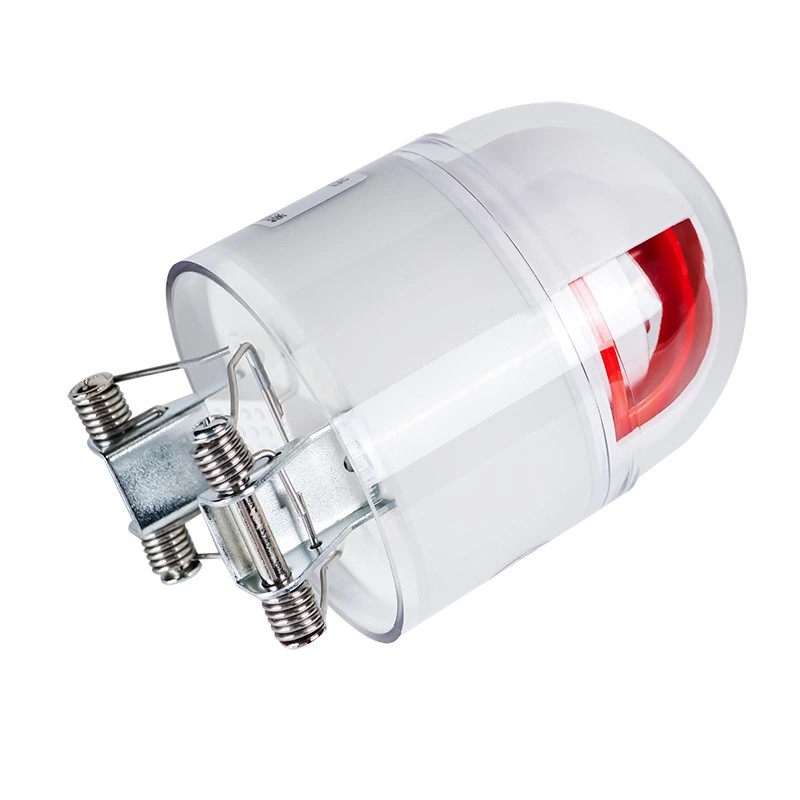

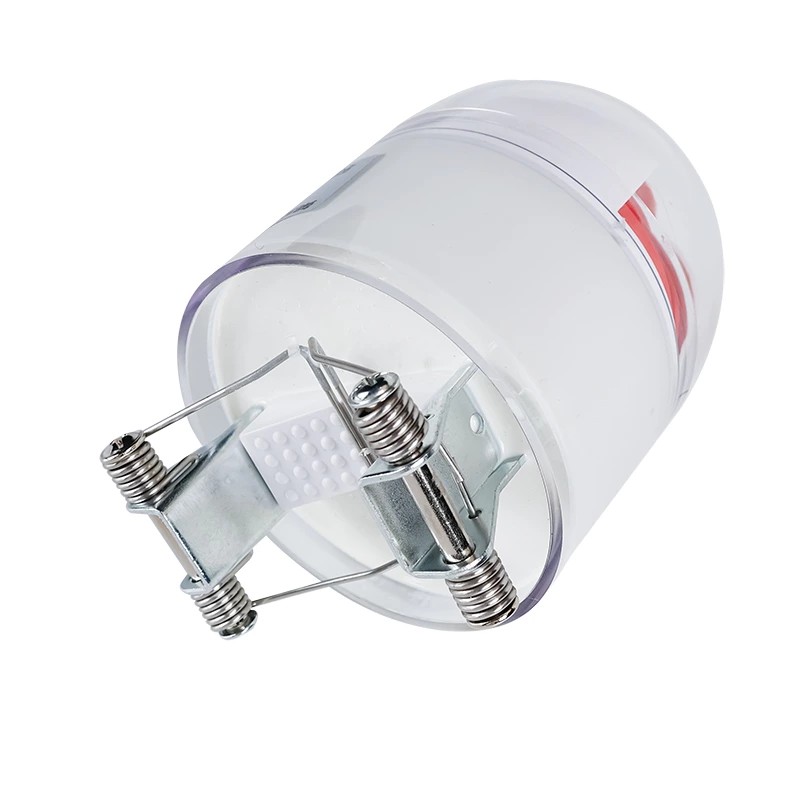

Nyomórugóval felfüggesztett szerkezet

A jelző kártyahuzalos nyomórugós szerkezetet használ, amely lehetővé teszi, hogy biztonságosan rögzítse a felső vezetékeket.

A legfontosabb telepítési jellemzők a következők:

Telepítés vezetékvágás nélkül

A telepítés során nincs szükség áramszünetre

Mechanikai stabilitás csupasz és szigetelt vezetékeken egyaránt

Ez a kialakítás segít a közműveknek abban, hogy hibajelzőket telepítsenek az elosztóhálózatokon, minimális működési zavarokkal.

6. Tipikus alkalmazási forgatókönyvek

A Comewill négy az egyben kompressziós rugó felfüggesztett hibajelzője, a JDG-F több áramelosztási forgatókönyvben használatos:

Felső elosztó vezetékek

Közüzemi pólusvezetékekre szerelve a rövidzárlati hibák észlelésére és kijelzésére.

Kábelelosztó rendszerek

Felülszigetelt kábeleken vagy föld alatti kábelátmeneteken használható.

Elosztóhálózat figyelése

Segít a karbantartó csapatoknak gyorsan azonosítani a hibaszakaszokat és megszervezni a célzott ellenőrzéseket.

Közmű-karbantartási műveletek

Támogatja a gyorsabb hibaelhárítást, és csökkenti a teljes vonalon végzett járőrvizsgálatokra fordított időt.

7. Gyártási és ellátási képesség

Kínai gyártóként és gyárként a Comewill gyártási és szállítási támogatást nyújt elosztóhálózat-felügyeleti eszközökhöz.

A képességek a következők:

OEM és testreszabott termékkonfigurációk

Stabil gyártási kapacitás mérnöki projektekhez

Minőségellenőrzés a gyártás és összeszerelés során

A Comewill négy az egyben kompressziós rugós felfüggesztett hibajelző JDG-F globális közművek, mérnöki vállalkozók és elektromos berendezések forgalmazói számára érhető el, akik Kínában gyártott hibaérzékelő eszközök kínai szállítóját keresik.

MŰKÖDÉSI ELVE

A rövidzárlat észlelésének elve:

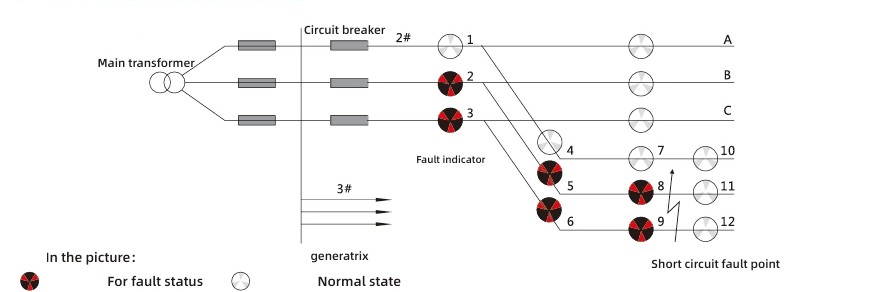

A rövidzárlati hibák jellemzői alapján a működési kritérium a védelmi berendezés áramkimaradásával együtt járó hirtelen áramváltozás. A hibajelzési diagram értelmezési logikája a következő: ha a 2. vonal A fázisának 2., 5. és 8. jelzői, valamint a 2. vonal C fázisának 3., 6. és 9. jelzői pirosra váltanak, míg a 11. és 12. jelzők fehérek maradnak, akkor megállapítható, hogy a kimenő vonal pontján rövidzárlati hiba történt.
