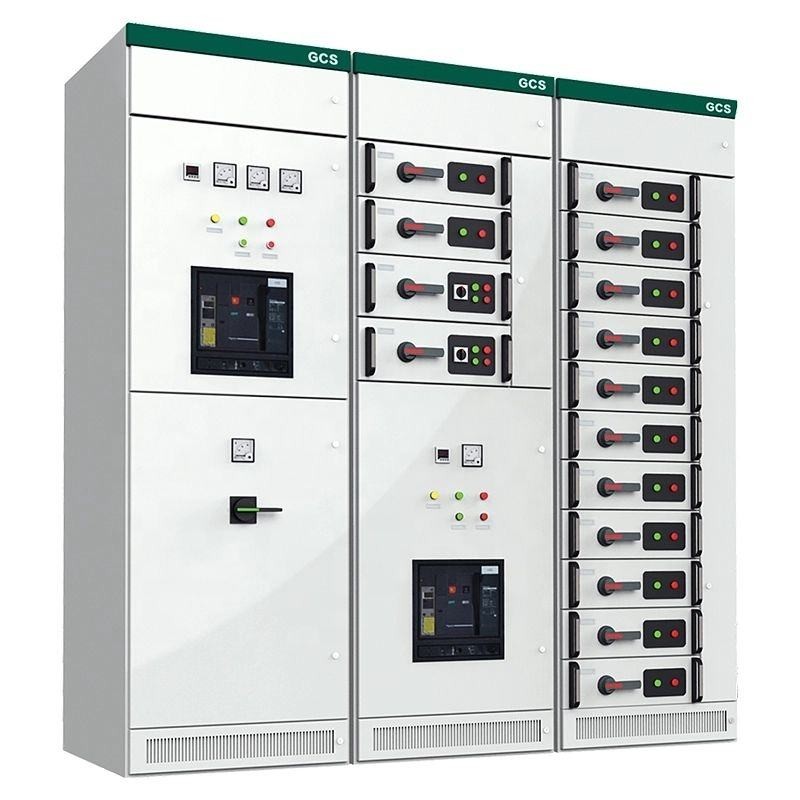

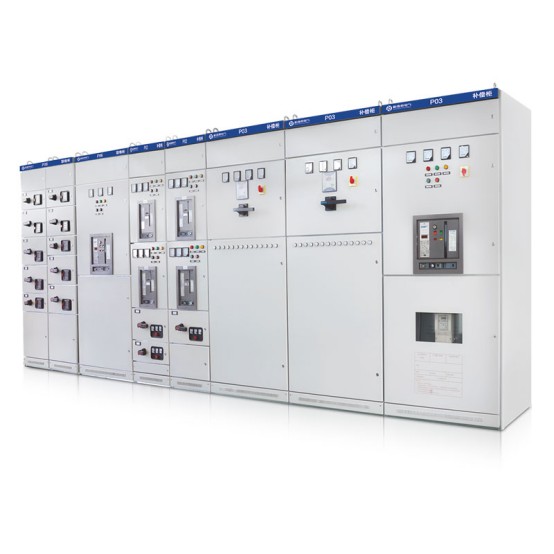

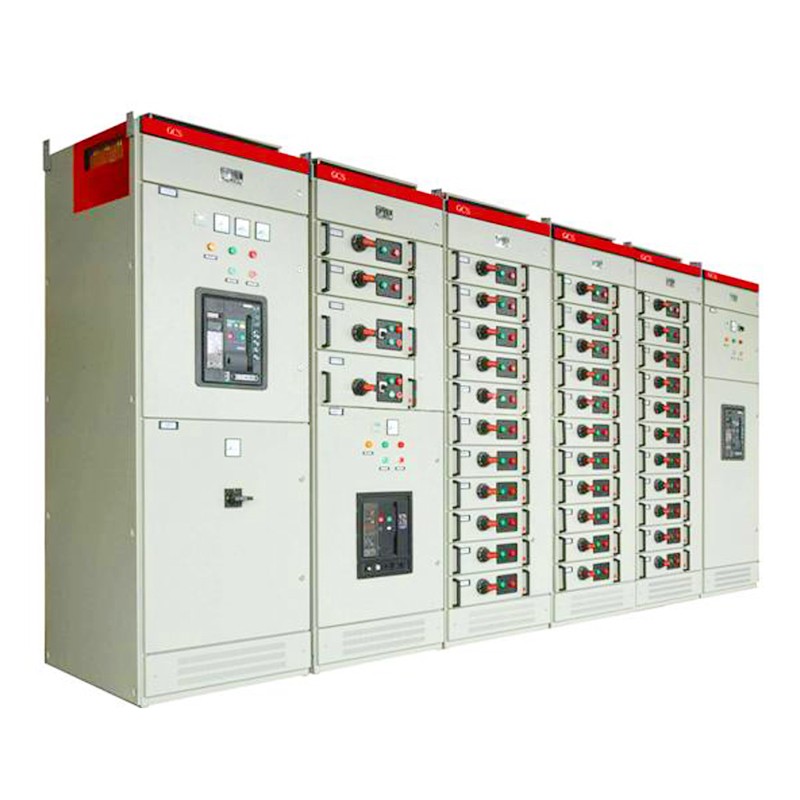

GCS kisfeszültségű kihúzható kapcsolóberendezés

A Comewill kiváló minőségű GCS kisfeszültségű kihúzható kapcsolóberendezései magas gyártási és megszakítási képességekkel, jó dinamikai és termikus stabilitással, fejlett és ésszerű szerkezettel, rugalmas elektromos rendszerrel, magas védelmi szinttel, biztonsággal és megbízhatósággal, könnyű karbantartással és kiváló műszaki teljesítménymutatókkal rendelkeznek.

Funkció

1. A GCS kisfeszültségű kihúzható kapcsolóberendezések szekrényváza kettős összecsukási technológiát alkalmaz, és alumínium-horganyzott acéllemezekből készül. A moduláris 25 mm-es osztású lyukakkal (K-profil) tervezett keret egyszerű szerkezettel és kivételes tartóssággal büszkélkedhet. A precíz kereszt- és hosszirányú csavarkötésekkel összeszerelve a teljes keret teljes élettartama alatt nem igényel karbantartást.
2. A szekrény héja galvanizáláson és porbevonaton esik át a fokozott védelem érdekében. A vízszintes gyűjtősínrekesz felső burkolata levehető, ami megkönnyíti a gyűjtősín helyszíni beszerelését és csökkenti az üzemeltetés bonyolultságát.
3. A szekrényen belüli funkcionális zónák egyértelműen el vannak osztva, főként funkcionális egység rekeszeket és kábelrekeszeket tartalmaznak. Mindegyik egység egymástól függetlenül működik, elkülönített funkciókkal, így biztosítva a kölcsönös interferenciát a különböző alkatrészek között.
4. A vízszintes gyűjtősín vízszintesen van felszerelve a szekrény aljára, jelentősen javítva a rövidzárlati áramok által kiváltott elektromos igénybevételek ellenálló képességét.
5. A fiókos szerkezetű szekrény legfeljebb 36 áramkört tud befogadni, mindegyik 400 A vagy annál alacsonyabb névleges áramerősséggel. A fiókáramkörök támogatják a háromállású átalakítást anélkül, hogy veszélyeztetnék a szekrény védettségét.
6. Mindegyik funkcionális egység maximum 11 teljes méretű fiókot vagy 22 félméretű (1/2) fiókot tartalmazhat, rugalmas konfigurációs lehetőségeket kínálva.
7. A fiókok öt működési pozícióval vannak felszerelve: Nyitott, Zárt, Teszt, Kihúzott és Elszigetelt. A megfelelő hang-, vizuális és szöveges jelzők egyértelmű állapotjelzést adnak az intuitív kezeléshez.

Termék áttekintése

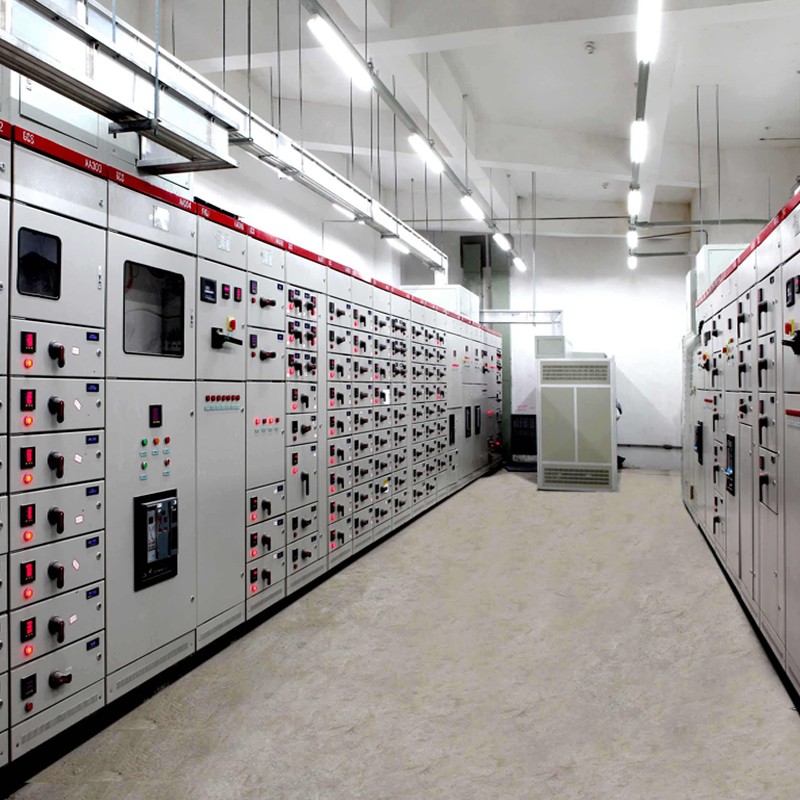

A Welcome (Wenzhou) Electric Co., Ltd. által önállóan kifejlesztett és szállított GCS alacsony feszültségű kihúzható kapcsolóberendezés egy prémium teljesítményű komplett berendezés, amelyet alacsony feszültségű áramelosztó rendszerekhez szabtak – ideális választás mérnöki beszerzésekhez, projektek egyeztetéséhez és tömeges berendezések beszerzéséhez. A tudományos moduláris felépítést megbízható elektromos teljesítménnyel integrálva ezt a kapcsolóberendezést széles körben beszerezték és alkalmazzák olyan kulcsfontosságú forgatókönyvekben, mint például erőművek, ipari műhelyek, sokemeletes épületek és nagyméretű kereskedelmi komplexumok, amelyek központi eszközként szolgálnak az áramelosztás szabályozásához és a pontos energiaelosztáshoz.
Alapvető beszerzési előnye a fejlett "kihúzható" kialakításban rejlik: minden funkcionális egység (beleértve a megszakítókat, mágneskapcsolókat stb.) könnyen kivehető vagy behelyezhető anélkül, hogy megzavarná a rendszer működését. Ez jelentősen leegyszerűsíti a beszerzés utáni karbantartási és javítási folyamatokat, minimalizálja a berendezések leállási idejét, és hatékonyan csökkenti a beszerzési felek teljes üzemeltetési és karbantartási költségeit.
A gyártás során a Welcome (Wenzhou) Electric Co., Ltd. betartja a szigorú minőség-ellenőrzési szabványokat, kiváló minőségű szigetelőanyagokat és precíziós gyártási technikákat alkalmaz. A kapcsolóberendezés számos átfogó biztonsági védelmi mechanizmussal (zárlatvédelem, túlterhelésvédelem stb.) van felszerelve, amelyek lehetővé teszik, hogy stabilan alkalmazkodjanak az összetett hálózati környezetekhez, és biztosítsák az elosztórendszer biztonságos és folyamatos működését – teljes mértékben megfelelve a beszerzési projektek magas megbízhatósági követelményeinek. Ezenkívül rugalmas moduláris felépítése támogatja az igény szerinti bővítést, amely pontosan illeszkedik a különböző projektek testreszabott beszerzési igényeihez a különböző kapacitásokhoz és vezérlési módokhoz, javítva a beszerzés alkalmazkodóképességét és költséghatékonyságát. Költséghatékony, hatékony és biztonságos kisfeszültségű áramelosztó berendezésként a modern kisfeszültségű áramelosztó területén megbízható beszerzési lehetőséggé vált.
Ez a GCS kisfeszültségű kihúzható kapcsolókészülék teljes mértékben megfelel a vonatkozó nemzetközi és nemzeti szabványoknak, mint például az IEC60439-1, GB7251.1 „Kisfeszültségű komplett kapcsoló- és vezérlőberendezések” és GB/T 24274 „Kisfeszültségű kihúzható komplett kapcsoló- és vezérlőberendezések”, biztosítva, hogy a beszerzési projektek megfeleljenek a szabványosítási és megfelelőségi követelményeknek, és megbízható beszerzési döntési minőséget biztosítsanak.
‌

Normál használati környezeti feltételek

Környezeti hőmérséklet: A környezeti levegő hőmérséklete nem haladhatja meg a +40 ℃-ot vagy nem lehet alacsonyabb, mint -5 ℃, és a 24 órás átlaghőmérséklet nem haladhatja meg a +35 ℃-ot. A fenti hőmérsékleti tartományon túli felhasználással járó beszerzési projekteknél a GCS kisfeszültségű kihúzható kapcsolóberendezést csökkentett kapacitással kell üzemeltetni az üzembiztonság és a teljesítmény stabilitása érdekében.
Relatív páratartalom: Amikor a maximális környezeti hőmérséklet eléri a +40 ℃-ot, a relatív páratartalom nem haladhatja meg az 50%-ot. Alacsonyabb hőmérsékleten magasabb páratartalom megengedett (pl. 90% relatív páratartalom +20 ℃-on). A beszerzés és az azt követő telepítés során kellőképpen figyelembe kell venni a hirtelen hőmérséklet-változások által okozott lehetséges páralecsapódási kockázatokat a berendezés meghibásodásának elkerülése érdekében.
Tengerszint feletti magasság: A telepítési hely szabványos magassága nem haladhatja meg a 2000 m tengerszint feletti magasságot. A 2000 m feletti területek beszerzési projektjeinél a berendezést ennek megfelelően le kell csökkenteni a használathoz, és a vonatkozó követelményeket egyértelműen meg kell határozni a beszerzési szerződésben.
A telepítés helyének feltételei: A kapcsolóberendezést tűzveszélytől, robbanásveszélytől, erős portól, vegyi korróziótól és erős vibrációtól vagy ütéstől mentes helyre kell felszerelni. A beszerző feleknek meg kell erősíteniük, hogy a helyszíni környezet megfelel a fenti követelményeknek, a berendezés élettartamának és megbízhatóságának biztosítása érdekében.
Speciális környezeti egyeztetés: Ha a beszerzési projekt tényleges használati környezete nem felel meg a fent említett követelményeknek, a vevőnek haladéktalanul kommunikálnia kell a Welcome (Wenzhou) Electric Co., Ltd.-vel, és meg kell tárgyalnia testreszabott megoldásokat (például speciális anyag- vagy szerkezeti fejlesztéseket), hogy biztosítsa a projekt működési igényeinek való megfelelést.

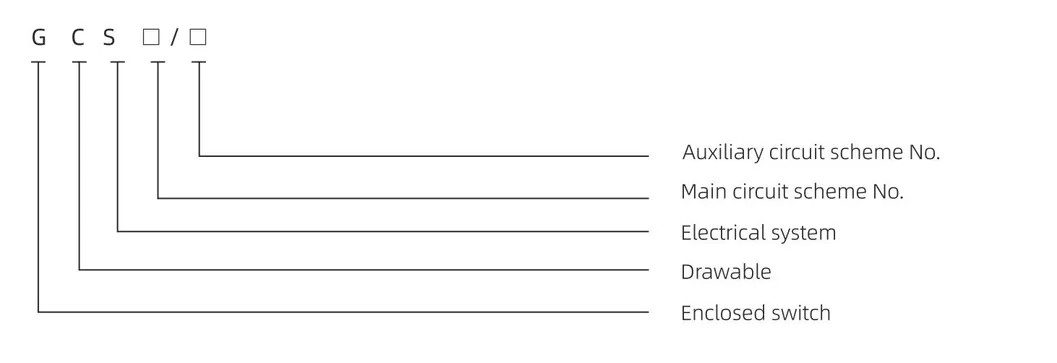

Fő műszaki paraméterek

Megjegyzés: A hátsó huzalozási megoldáshoz 1000 mm-es szekrénymélység javasolt.

Telepítési diagram

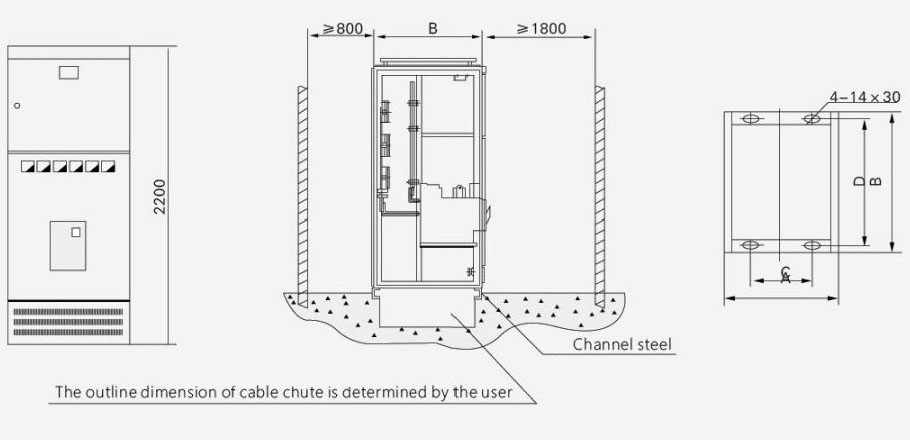

2. ÁBRA PC-szekrény beépítési rajza

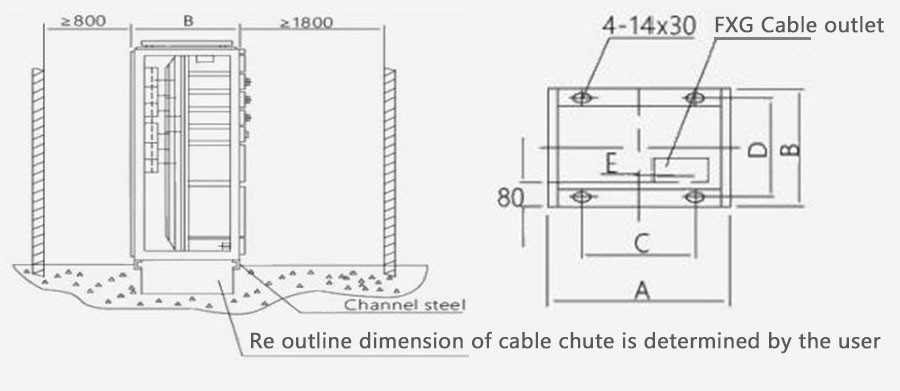

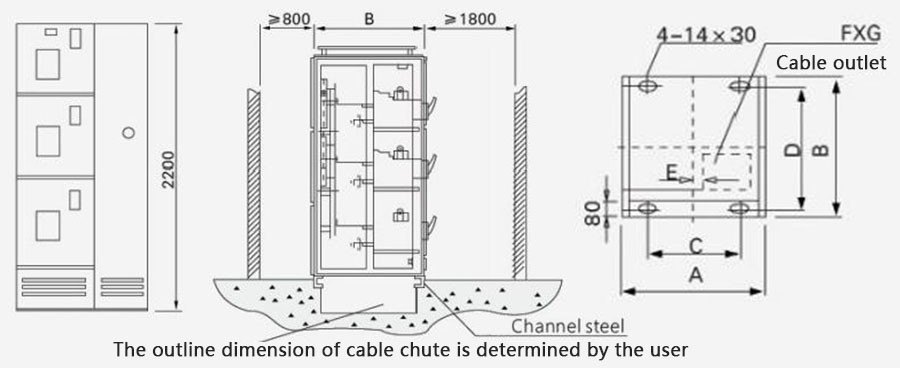

3 MCC szekrény beépítési rajza
