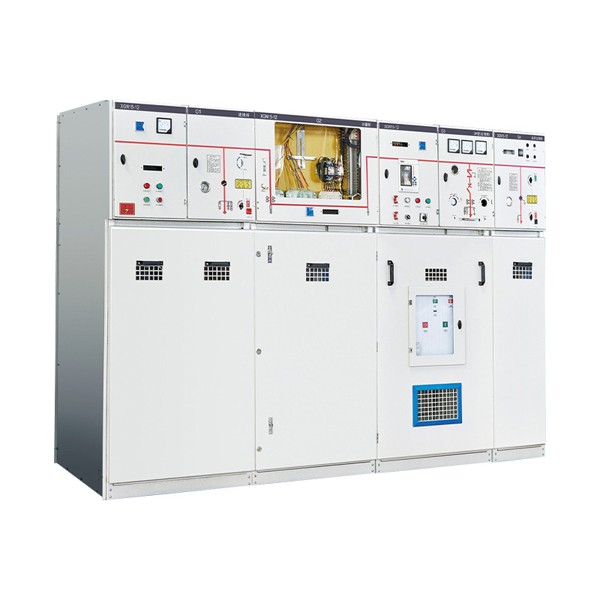

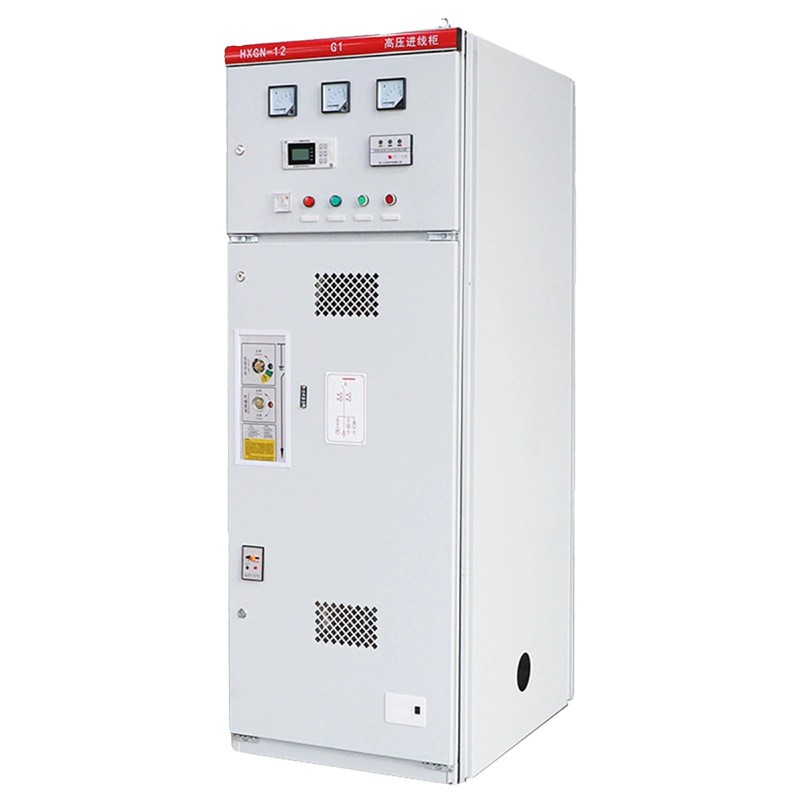

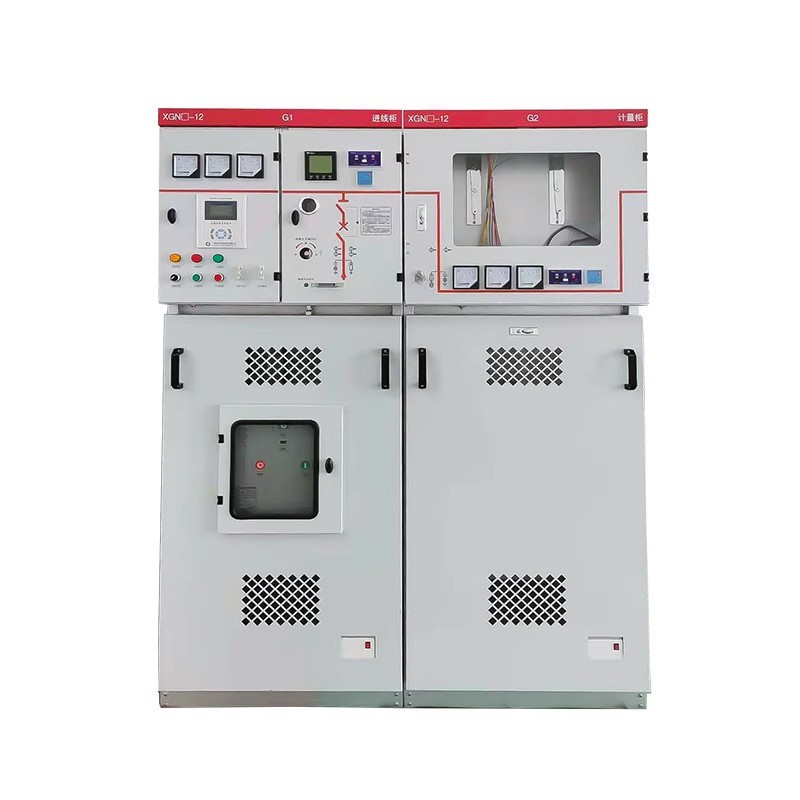

Mindenki számára, aki az elektromos beszerzésben navigál, a megfelelő funkciók kevesebb gondot, nagyobb biztonságot és hosszú távú értéket jelentenek – a Kínában gyártott, 12 kV-os gyűrűs főegység SF6 gázszigetelt kapcsolókészülékünk pedig pontosan ezt szolgálja, minden részletet a valós világ igényeihez igazítva.
Teljesen szigetelt, 100%-ban tömített szerkezettel és IP67-es besorolással mindent megtettünk a védelem terén.
Legyen szó heves esőzésről, porviharról vagy párás körülményekről, a berendezés védve marad, így a belső alkatrészek éveken át épek és megbízhatóak maradnak – nincs költséges leállás a környezeti károk miatt.
A fenntarthatóság is előtérben van: környezettudatos anyagokat szerzünk be, és a legtöbb alkatrész felhasználás után újrahasznosítható, így a beszerzési döntései összhangban vannak a zöld kezdeményezésekkel a teljesítmény feláldozása nélkül.
A biztonság itt nem csak egy kiegészítő – minden rétegbe be van építve. A teljes héjföldelési rendszer kéz a kézben működik a teljes öt-megelőző reteszeléssel, megállítva a félrelépéseket és a veszélyeket. A helyszíni csapata továbbra is védett marad, és elkerülheti a nem megfelelő biztonsági funkciókkal járó kockázatokat. És ha karbantartásról van szó? A karbantartást nem igénylő kialakítással megszüntettük a fejfájást: a nagyfeszültségű feszültség alatt álló részek SF6 gázdobozba vannak zárva, így nincs szükség rendszeres tisztításra vagy szervizelésre – időt, munkát és utólagos beszerzési költségeket takarít meg.
A 12 kV-os gyűrűs főegység SF6 gázszigetelésű kapcsolóberendezése is intuitív. A műveleti pozíciókat a valódi felhasználók szem előtt tartásával tervezték: minimális erő szükséges, logikusan haladó lépések és nincsenek zavaró kezelőszervek. Csapata gyorsan felpörög, nincs szükség extra edzésre. Ráadásul végtelenül alkalmazkodóképes – a rugalmas bővítés lehetővé teszi, hogy a projektjeivel együtt növekedjen, és széles alkalmazási köre illeszkedik a városi elektromos hálózatokhoz, ipari telephelyekhez és egyebekhez. Ez nem csak egy berendezés; ez egy sokoldalú megoldás, amely bármilyen beszerzési igény esetén működik.
Minden funkció abban gyökerezik, ami az Ön számára a legfontosabb: a rendíthetetlen biztonság, a problémamentes használhatóság, a környezetbarát kialakítás és a tartósság, amely kiállja az idő próbáját. Amikor termékünket választja, nem csak felszerelést vásárol – zökkenőmentes, megbízható élménybe fektet be a beszerzéstől a hosszú távú használatig.
| Név | Egység | Terheléskapcsoló egység | Kombinált készülékegység | Megszakító egység | |
| Névleges feszültség | kV | 12 | |||
| Névleges frekvenc. | Hz | 50 | |||
| Névleges áram | A | 630 | ≤125 | 630/1250 | |
| Névleges szigetelési szint | Tápfrekvencia-ellenállási feszültség (fázis-fázis vagy fázis-föld) | kV | 42 | ||
| Tápfrekvencia-ellenállási feszültség (nyitott érintkezők között) | 48 | ||||
| Tápfrekvencia-ellenállási feszültség (vezérlő és segédáramkörök) | 2 | ||||
| Villámimpulzus-ellenállási feszültség (fázisról fázisra vagy fázisról földre) | 95 | ||||
| Villámimpulzus-ellenállási feszültség (nyitott érintkezők között) | 110 | ||||
| Névleges rövid idejű ellenállási áram | Fő áramkör (4s/2s) | kA | 20/25 | — | 20/25 |
| Földelő áramkör (2s) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Névleges csúcsellenállási áram | Fő áramkör | kA | 50/63 | — | 50/63 |
| Földelő áramkör | 43,5/54,3 | — | 43,5/54,3 | ||
| Névleges rövidzárlati megszakító áram | kA | — | 31.5 | 20/25 | |
| Névleges rövidzárlati áram | kA | 50/63 | 80 | 50/63 | |
| Névleges átviteli áram | A | — | 1600 | — | |
| Mechanikai élettartam | Terhelési kapcsoló / megszakító | Times | 5000 | 5000 | 10000 |
| Leválasztó kapcsoló / földelő kapcsoló | Times | 3000 | 3000 | 3000 | |
| Az SF6 gáz névleges nyomása (relatív érték 20 ℃-on) | Névleges töltési nyomás | MPa | 0.035 | ||
| Min. funkcionális töltőnyomás | 0.02 | ||||
| Védelmi fokozat | Szekrénytest |
|
IP4X | ||
| Gázdoboz |
|
IP67 | |||
| A gáz éves relatív szivárgási sebessége | %/Y | ≤0,05 | |||
| Paraméter | Egység | 12kV | 17,5 kV | 24kV |
| Névleges feszültség | kV | 12 | 17.5 | 24 |
| Impulzusálló feszültség | kV | 75 | 95 | 125 |
| Egyperces teljesítmény-frekvencia-ellenállási feszültség | kV | 28 | 38 | 50 |
| Névleges áram | A | 630 | 630 | 630 |
| Kapacitás létrehozása | kA | 50 | 50 | 40 |
| Hőálló áram | kA/s | 20, 3 | -- | -- |
| Breaking Capacity | A | 1700 | -- | -- |
| Max biztosíték | A | 125 | -- | -- |
| Pole Pitch | mm | 210 | 210 | 210 |
| Paraméter | Egység | 12kV | 17,5 kV | 24kV |
| Névleges feszültség | kV | 12 | 17.5 | 24 |
| Impulzusálló feszültség | kV | 75 | 95 | 125 |
| Teljesítmény Frekvencia Ellenállás Feszültség | kV | 28 | 38 | 50 |
| Névleges áram | A | 630 | 630 | 630 |
| Hőálló áram | kA/s | 20, 3 | -- | -- |
| Pole Pitch | mm | 210 | 210 | 210 |
